轴向磁通磁路结构电机三维数模

　　轴向磁通结构的电磁动力部件，常应用在对轴向安装空间有严格限制的动力输出场景，比如轮毂直驱、小型伺服执行机构、紧凑型工业传动单元中，相比传统径向磁通电机，这类结构的轴向尺寸可以压缩40%以上，同时能在低转速区间输出更高的扭矩密度，适合直接驱动负载省去中间减速环节，降低整套传动系统的背隙与传动损耗。

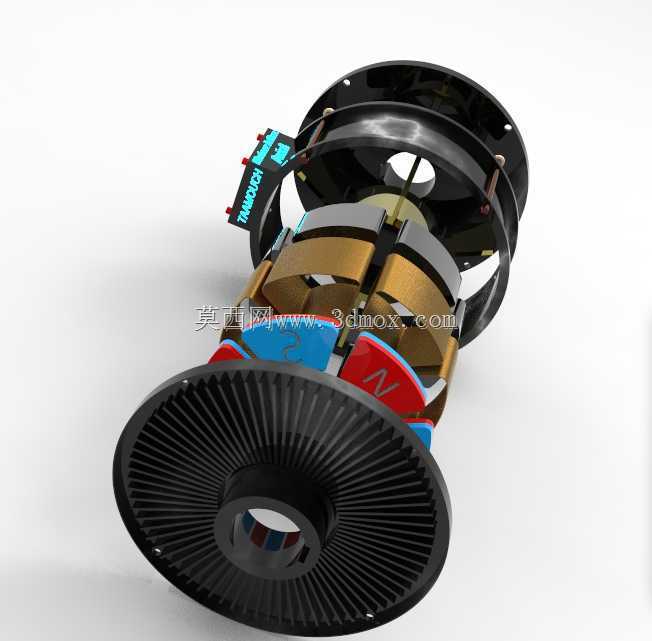

　　从结构设计逻辑来看，这套数模完整还原了轴向磁通电机的核心磁路组件：两侧的定子轭部采用导磁钢材加工，表面开有均匀分布的齿槽用于嵌放绕组，中间的转子盘采用非导磁基材固定多块永磁磁钢，磁钢按照N/S极交替的方式沿圆周排布，相邻磁钢之间设置有隔磁结构，避免极间漏磁影响气隙磁密。转子盘中心设计有花键轴安装位，可直接与输出轴配合传递扭矩，两侧端盖通过周向均匀分布的长螺栓锁紧，螺栓穿过定子轭部的定位孔，保证定转子之间的气隙均匀度控制在0.2-0.5mm区间，避免运行过程中出现扫膛问题。

　　在安装边界设计上，该结构的外径尺寸适配常规120mm规格的轮毂安装位，轴向总厚度控制在65mm以内，端盖外侧预留有标准的轴承安装台阶，可适配6203系列深沟球轴承，保证转子转动的同轴度。绕组端部的走线槽设置在定子轭部的外侧，可直接引出三相动力线，无需额外预留走线空间，适配紧凑安装场景的布线需求。磁钢采用表贴式固定方式，表面设计有碳纤维绑扎带的安装槽，高速运行时可抵消磁钢受到的离心力，避免磁钢脱落引发故障。

　　从功能特性来看，这种轴向磁通结构的气隙是平面形态，磁路沿轴向闭合，相比径向磁通结构的圆柱面气隙，有效气隙面积更大，相同体积下的扭矩输出能力提升30%左右，同时因为转子盘的转动惯量更低，动态响应速度更快，适合需要频繁正反转、快速启停的伺服应用场景。数模中完整还原了每一块磁钢的安装角度、定子齿的槽型结构、紧固件的安装位置，可直接用于电磁仿真的模型导入，也可作为结构设计阶段的干涉检查参考，验证端盖、轴承、输出轴之间的配合公差是否合理。

　　在实际工程应用中，这类结构的电机还常被用于小型风力发电的直驱发电机、电动两轮车的轮毂电机、协作机器人的关节驱动单元，因为轴向尺寸短，可以直接集成在负载的转动关节内部，不需要额外设计传动连接结构。设计过程中需要重点关注定转子之间的气隙均匀度，因为平面气隙的加工公差对磁拉力不平衡的影响更明显，如果气隙偏差超过0.1mm，就会产生明显的单边磁拉力，加剧轴承磨损，同时带来运行振动和噪音问题。数模中特意将定子轭部的安装孔设计为长圆孔形式，可在装配过程中微调定子的径向位置，保证气隙均匀度达到设计要求。另外磁钢的排布采用了斜极设计，每块磁钢沿圆周方向偏移一定角度，可有效降低齿槽转矩，让电机低速运行时的输出更平稳，减少低速爬行现象。转子盘的散热结构直接集成在端盖外侧，采用辐射状的散热筋设计，运行时随转子转动带动空气流动，带走绕组和磁钢产生的热量，不需要额外加装散热风扇，进一步压缩了整体轴向尺寸，适配空间受限的安装场景。
