差速器用带轴锥型连接齿轮结构

　　在差速传动系统的布局中，这类带一体式轴颈的锥齿轮是动力分流环节的核心传力构件，日常接触的乘用车辆驱动桥、小型工程机械行走机构、特种作业设备的轮边差速单元里，都能见到这类零件的应用，它承担着把主减速器输入的动力拆分传递到两侧输出端的作用，同时允许两侧输出端存在合理转速差，避免机构转弯或者走不平路面时出现轮胎拖滑、传动件卡滞的问题。

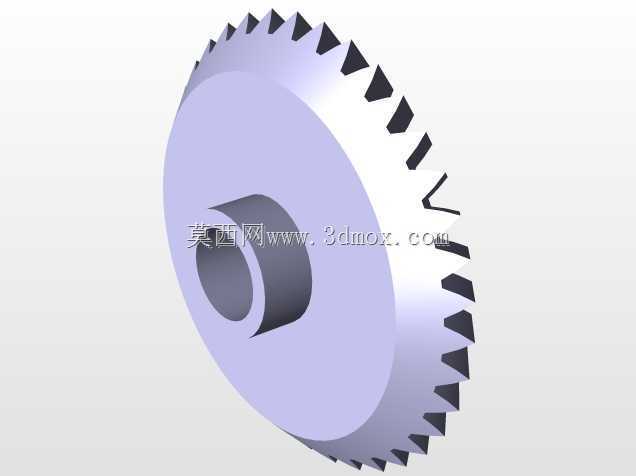

　　从结构设计逻辑来看，这个零件把锥齿圈和安装轴颈做成了一体式结构，没有采用齿圈与轴过盈配合或者键连接的分体方案，优势在于能消除配合间隙带来的传动回差，在频繁正反转、交变载荷的差速工况下，不会出现配合面松动、键槽压溃的失效问题，整体刚性也比分体结构更优，适合中小扭矩的紧凑型差速场景。齿部采用的是直齿锥齿形，相比螺旋锥齿轮，它的轴向力更小，对两端支撑轴承的载荷要求更低，加工和装配调整的难度也更低，不需要复杂的齿面接触区调校，在批量生产的民用设备差速单元里性价比更高。齿形的参数匹配要对应啮合的行星锥齿轮，安装距的尺寸公差直接决定齿面接触斑点的位置，建模时特意把轴颈的安装基准面、齿背定位面的尺寸边界做了明确标注，实际装配时以齿背的台阶面作为轴向定位基准，能快速保证啮合间隙在合理区间，不需要反复调整调整垫片的厚度。

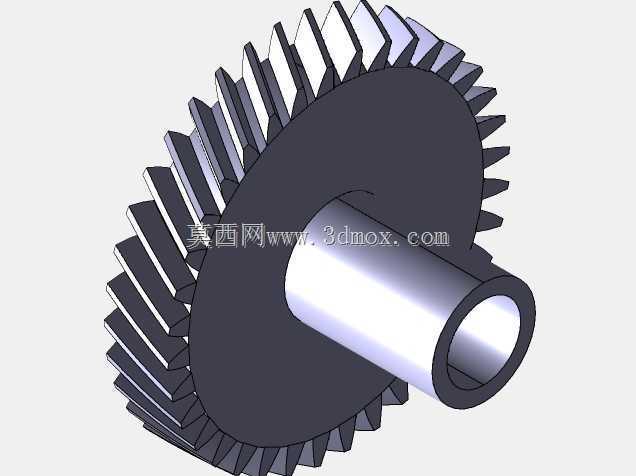

　　安装边界上，轴颈部分是空心结构，不是实心轴，这个设计一方面是为了减轻零件自身的转动惯量，差速器工作时齿轮本身是随差速器壳体公转加自转的，更低的转动惯量能减少差速动作时的冲击，另一方面空心内孔可以穿装半轴或者输出轴的定位芯轴，让整个差速轮的支撑更稳定，避免悬臂结构带来的轴端挠曲。轴颈的外径尺寸匹配差速器壳体上的滑动轴承或者滚针轴承的安装尺寸，建模时预留了合理的配合公差带，装配后轴颈可以在轴承内顺畅转动，不会出现卡滞或者旷量过大的问题。齿顶圆的外径尺寸要匹配差速器壳体的内腔空间，保证齿轮转动时齿顶不会和壳体内壁、十字轴等周边零件发生运动干涉，建模时已经做了运动包络的校验，全行程转动下都有足够的安全间隙。

　　实际工况下，这个齿轮的受力是周期性变化的，直线行驶时它和行星齿轮之间没有相对转动，只传递扭矩，转弯时它会在随壳体公转的同时产生自转，齿面既有滚动摩擦也有滑动摩擦，所以齿部的建模特意做了合理的齿顶修缘，能减少啮合切入切出时的冲击，降低工作噪音。齿根部分做了圆角过渡处理，避免应力集中，在承受冲击载荷时不会出现齿根断裂的问题。一体式轴颈和齿盘连接的位置也做了大圆角过渡，减少截面突变带来的应力集中，这个位置是整个零件的应力高发区，交变扭矩作用下如果是直角过渡很容易出现疲劳裂纹，圆角过渡的设计能大幅提升零件的疲劳寿命。

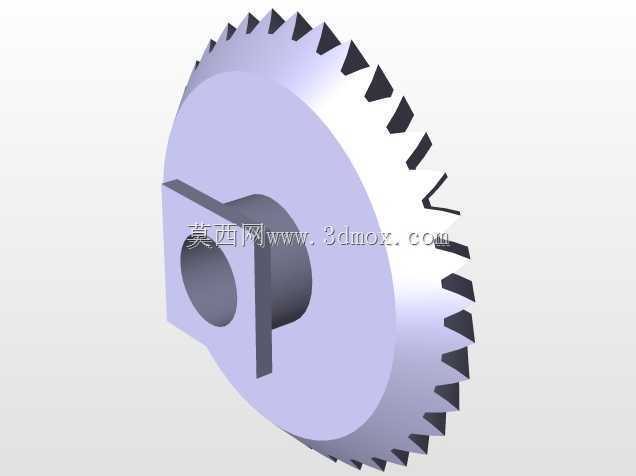

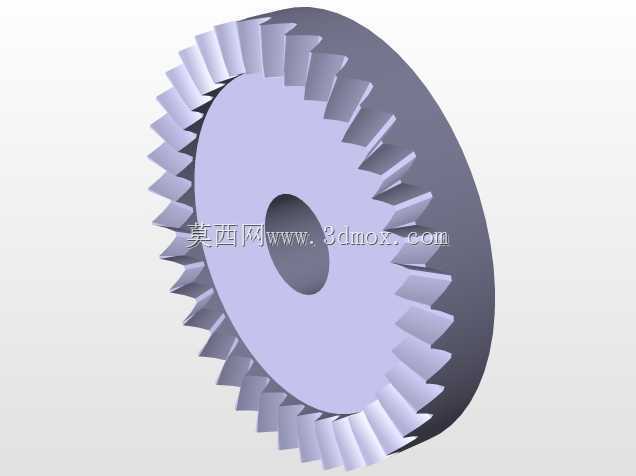

　　在做三维建模的时候，齿形的生成是严格按照锥齿轮的展成原理来做的，不是简单的阵列齿形，每个齿的齿厚从大端到小端是线性变化的，齿面的锥度和啮合的节锥角完全匹配，装配后能保证正确的啮合关系，不会出现齿面偏载的问题。轴颈上没有额外加工键槽，因为这类差速齿轮和输出端的连接是靠端面的结合齿或者花键来传递扭矩的，这个模型里轴颈的端面预留了结合齿的安装位置，后续可以根据不同的输出接口形式调整连接结构，通用性更强。空心轴的内孔尺寸也预留了足够的设计余量，可以根据不同的半轴直径调整内孔的加工尺寸，不需要改动外部的齿形和安装尺寸，就能适配不同扭矩等级的差速单元。

　　很多新手在设计这类差速齿轮的时候，容易忽略安装距的尺寸链计算，要么把轴颈做的过长导致齿轮啮合间隙过小，运转时卡滞发热，要么做的过短导致齿面接触区偏向齿端，加速齿面磨损，这个模型在设计时就把整个尺寸链的公差分配做了合理规划，轴向定位面到节锥顶点的距离严格按照锥齿轮的安装距要求来设定，装配时只要把定位面贴紧轴承端面，就能保证正确的啮合位置，降低现场装配的调校难度。另外齿部的表面粗糙度要求在建模时也做了对应体现，齿面的精度等级满足中等精度传动的要求，不需要过高的加工精度就能满足使用需求，平衡了加工成本和使用性能。
