多拐机械曲轴结构设计练习作品

　　在往复式动力机械的传动链路里，曲轴始终是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，日常做结构建模练习时选这类零件，本质是把轴类零件的凸台搭建、圆角过渡、同轴度控制这些基础设计逻辑揉进实操里，比单纯画光轴更能摸透轴系设计的核心要点。从实际装机场景来看，这类多拐曲轴普遍适配小排量单缸到三缸的内燃机、小型往复式空压机这类设备，工作全程要承受连杆传递来的周期性交变燃气压力、往复惯性力与旋转离心力，所以设计阶段首先要把各段轴颈的同轴度公差、曲柄臂的过渡圆角放在优先级最高的位置，要是圆角处理得太突兀，应力集中点很容易在交变载荷下萌生疲劳裂纹，直接缩短零件的服役寿命。

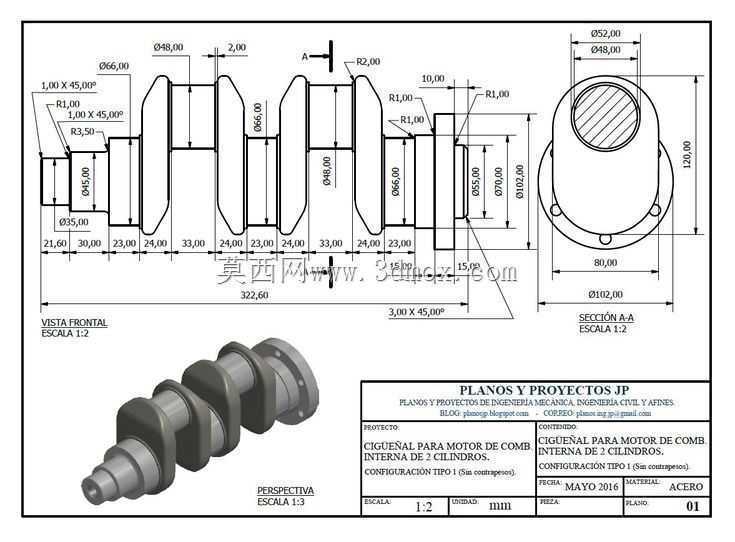

　　做这个零件的结构设计时，最先要敲定的是安装边界的尺寸约束：最左端的法兰盘是动力输出端的连接接口，法兰上的螺栓孔分度圆、止口直径必须和配套的飞轮、输出联轴器的安装尺寸完全匹配，不然现场装机时根本没法完成对接；最右端的细轴段是曲轴前端，用来安装正时齿轮、皮带轮或者启动爪，轴径要和配套的密封件、滚动轴承内圈的公称尺寸一致，轴肩的高度也要符合轴承安装的定位要求，不能出现轴承装不到位或者轴向窜动超差的问题。各段主轴颈的直径是按照额定输出扭矩核算出来的，要保证在最大爆发压力下，轴颈的扭转形变、弯曲挠度都在许用范围内，曲柄销的直径和轴向宽度则要和连杆大头的轴瓦尺寸匹配，两者之间的润滑油道开孔位置要避开应力集中的高负荷区域，同时保证润滑油能顺利到达摩擦面形成油膜。

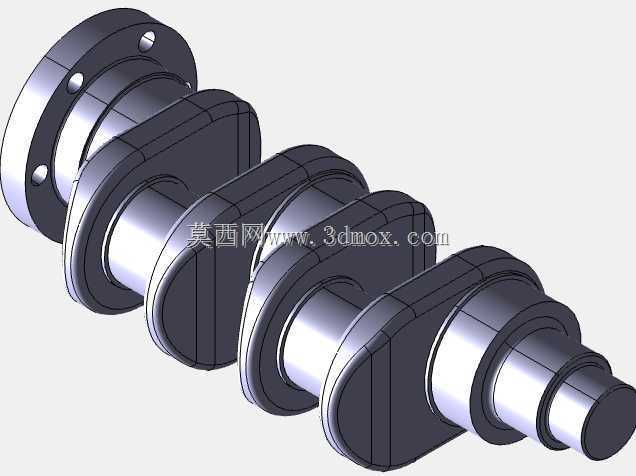

　　建模过程里用凸台命令逐段搭建轴身结构时，要先把各段轴的回转中心统一在同一条基准轴上，再逐个偏移曲柄销的中心位置，确定每个曲拐的偏心距——偏心距直接决定了活塞的行程长度，这个尺寸一旦出错，整套动力机构的排量、压缩比都会完全偏离设计值。曲柄臂的外形不是随便做的椭圆轮廓，要在保证结构强度足够的前提下尽可能去掉冗余材料，降低曲轴整体的旋转惯量，减少设备运转时的不平衡振动，同时曲柄臂和主轴颈、曲柄销衔接的位置必须做足够大的圆角过渡，不能留尖锐的直角棱边，除了降低应力集中系数，也能避免热处理环节出现应力开裂的问题。

　　从安装适配的角度看，各段主轴颈的轴向长度要和曲轴箱的轴承座宽度、止推片的安装位置对应，保证曲轴装入箱体后留有合理的轴向窜动间隙，既不能因为间隙太小出现热态运转时的卡滞，也不能因为间隙太大导致齿轮啮合、皮带传动出现轴向窜动异响。法兰端的连接螺栓孔要做均匀的分度布置，保证动力输出时的受力均匀，螺栓孔的沉头深度也要和配套螺栓的头部高度匹配，避免螺栓突出法兰端面干涉飞轮安装。轴身所有需要安装密封件的位置，表面粗糙度要达到对应的密封要求，不能有明显的加工刀痕，不然运转时会出现润滑油渗漏的问题。

　　这类练习本质上是把机械设计里的轴系强度核算、安装尺寸链校核、工艺性考量都融入建模过程里，不是单纯画个外形就结束，每一段轴径、每一个圆角、每一个孔位的尺寸，都要对应实际装机时的配合要求、受力要求和加工可行性，比如轴上的键槽尺寸要符合对应轴径的平键标准，键槽的位置要避开轴的应力集中区域，退刀槽、砂轮越程槽的尺寸也要符合机械加工的工艺要求，不然零件画出来也没法实际加工生产。
