运动型改装乘用车辐条式轮毂结构设计

　　这款辐条式轮毂主要面向民用乘用车改装市场，适配紧凑级到中型运动取向的家用轿车、入门性能车，日常使用场景覆盖城市铺装道路通勤、周末赛道日体验、低趴风格姿态改装展示等多元需求，作为车辆行走系统的核心承载部件，其核心作用是连接轮胎与车桥轴头，传递驱动、制动扭矩的同时，承担车辆行驶过程中来自路面的垂向、侧向冲击载荷，还要兼顾制动系统的散热通风需求，以及改装用户对外观视觉效果的个性化诉求。

　　设计初期首先锁定了安装边界参数，适配市面上绝大多数五孔乘用车轴头规格，PCD节圆直径覆盖100mm到114.3mm的主流区间，中心孔预留了变径圈安装余量，可适配不同车系的轴头直径，避免安装后出现高速抖动问题；轮辋宽度设定为8J，适配胎宽225mm到245mm的民用运动轮胎，ET偏距值控制在35到40区间，安装后轮缘与翼子板基本齐平，既不会突出翼子板违反法规要求，也不会过度内缩导致视觉效果内敛，同时预留了大四活塞制动卡钳的安装空间，轮辐内侧的避让槽深度经过反复校核，即使安装355mm直径的加大制动盘，也不会出现轮辐与卡钳刮蹭的问题。

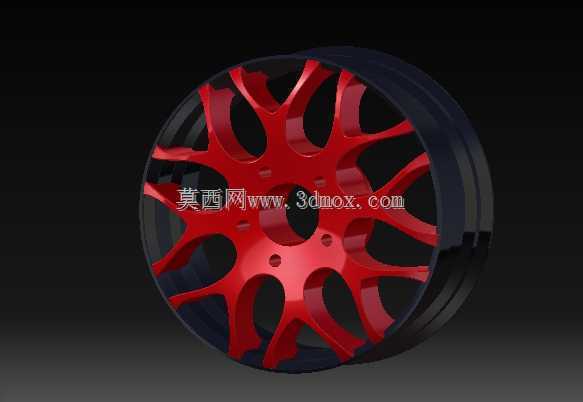

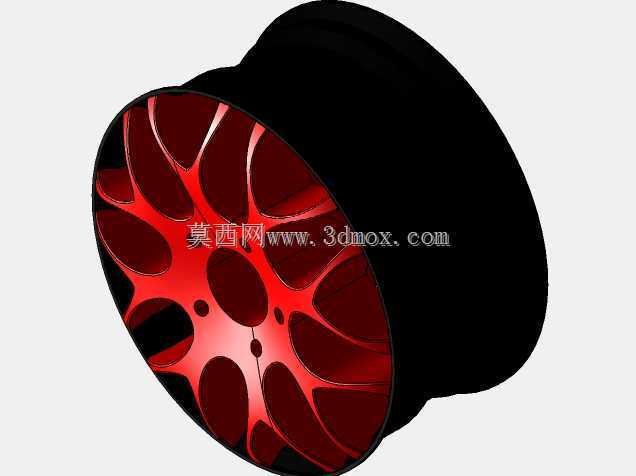

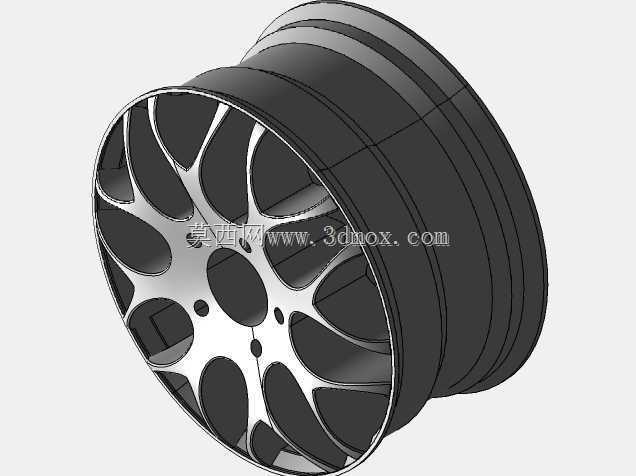

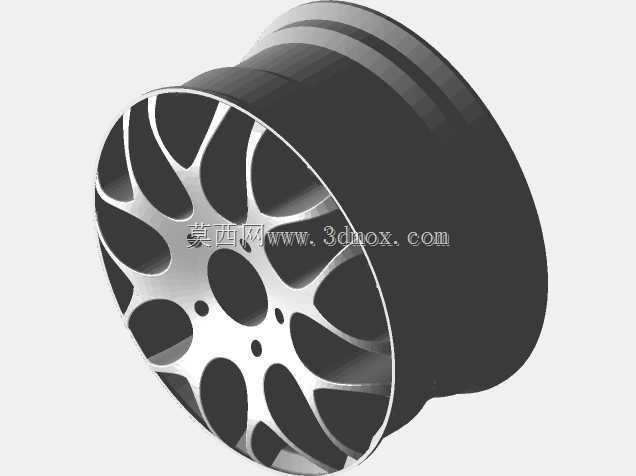

　　结构设计上采用了多辐条分叉式的布局，十根主辐条从中心安装盘向外延伸，每根辐条靠近轮缘位置做了分叉收窄处理，这种布局一方面可以在辐条中部预留更大的镂空面积，让行驶过程中气流可以直接穿过辐条间隙，带走制动卡钳与制动盘摩擦产生的热量，避免连续制动后出现热衰减；另一方面，不等宽的辐条截面做了渐变处理，靠近中心安装座的位置辐条厚度更大，承载应力集中的区域做了加厚加强，往轮缘方向逐渐收窄变薄，在保证整体结构强度满足ISO车轮冲击测试标准的前提下，尽可能降低了轮毂的整体重量，相比同尺寸的原厂铸造轮毂，单轮重量可以降低1.2kg左右，有效降低了簧下质量，提升车辆的悬挂响应速度与操控灵敏度。

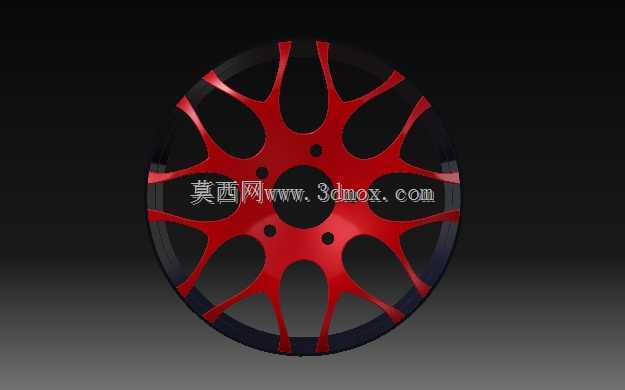

　　外形设计上采用了亮红辐条搭配亮黑轮辋的撞色方案，辐条表面做了大弧度的曲面过渡，没有生硬的直角棱边，一方面是减少应力集中点，避免长期交变载荷下出现辐条根部开裂的问题，另一方面曲面在光线照射下会形成连续的光影变化，装车后静态展示时更具视觉张力；轮辋边缘做了加厚的防脱凸缘设计，即使轮胎在低胎压状态下激烈驾驶，也能降低轮胎脱圈的风险，轮辋的胎圈座位置严格按照国标乘用车轮辋的轮廓尺寸加工，保证轮胎安装后的气密性，不会出现慢漏气的问题。

　　设计过程中针对辐条的受力情况做了多工况的仿真校核，在1.5倍额定载荷的垂向冲击工况下，辐条最大应力值远低于铝合金材料的屈服强度，循环加载10万次的弯曲疲劳测试也满足行业标准要求，同时针对动平衡特性做了优化，轮辐的质量分布均匀性经过调整，出厂时所需的平衡块重量可以控制在30g以内，避免高速行驶时出现方向盘抖动的问题。中心安装面的加工精度控制在0.02mm以内，保证轮毂与轴头的贴合度，安装后不会出现端面跳动超标的问题，气门嘴预留孔位置避开了辐条的遮挡，后续充气、安装胎压监测传感器都有足够的操作空间。
