航空涡轮喷气推进装置结构设计

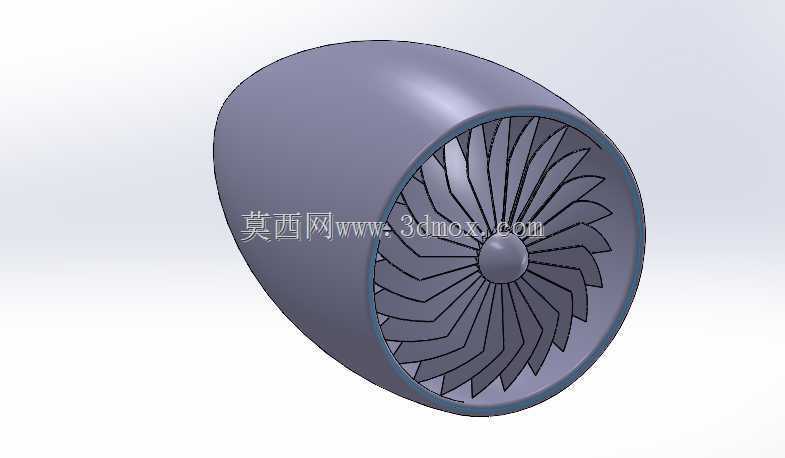

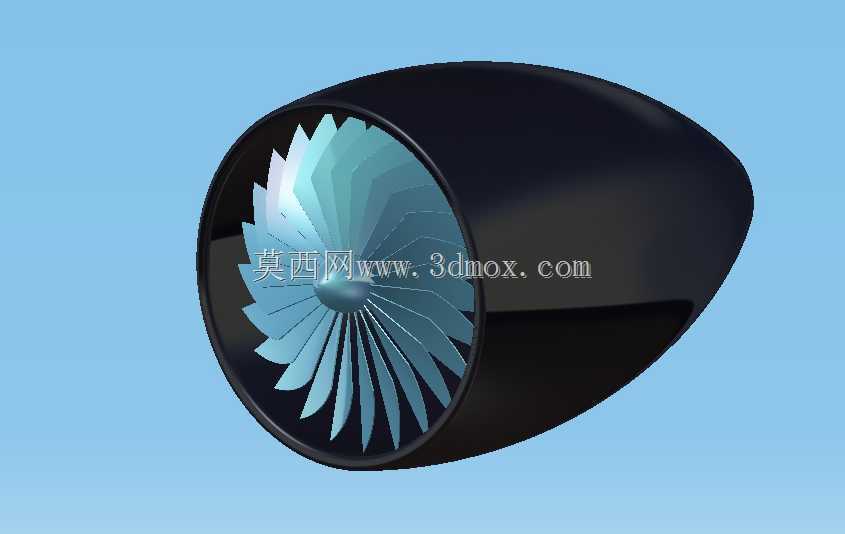

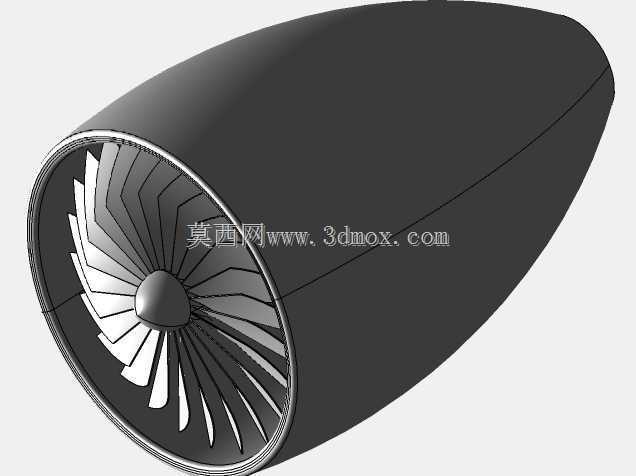

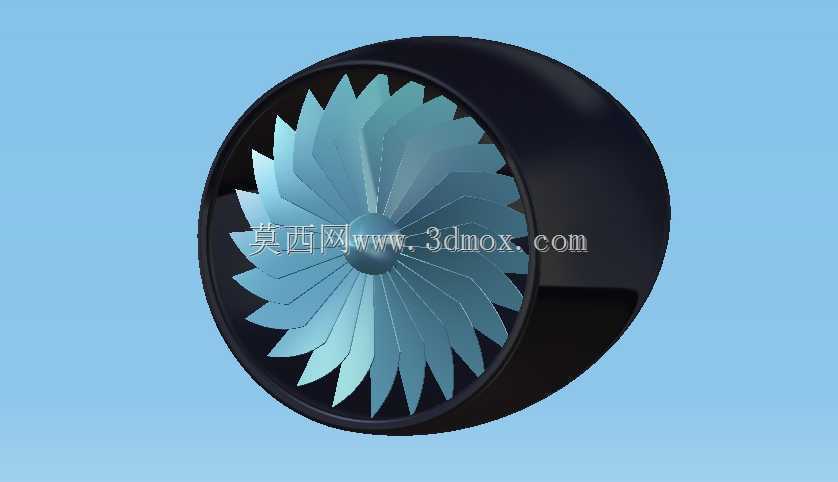

　　在民用支线客机、通用航空飞行器以及小型无人靶机的动力选型中，涡轮喷气类推进装置始终是高亚音速飞行场景下的核心动力选项，本次呈现的推进装置结构，围绕短舱进气适配、风扇级气动效率、核心机安装边界三个核心维度完成结构建模，可直接用于航空动力原理教学、飞行器总体布局匹配验证、推进系统气动仿真前置建模环节。从实际装机场景来看，这类推进装置的短舱外形需要和机翼吊挂段、机身尾部安装位的型面做顺滑过渡，避免飞行过程中出现附面层分离带来的额外阻力，建模过程中短舱外壁采用了连续变曲率的椭球收敛型面，从进气道唇口位置向后逐步收缩至核心机外壳直径，既保证了不同飞行迎角下的进气均匀度，也能减少短舱自身的压差阻力。进气道唇口位置做了小圆角过渡处理，

　　对应低速飞行、大迎角爬升工况下的进气需求，避免唇口处气流分离导致的压气机工作不稳定。前端风扇级采用了大弦长宽弦叶片设计，单级叶片数量匹配小推力级推进装置的流量需求，叶片叶型从根部到尖部做了扭角渐变处理，根部落点对应轮毂安装盘的榫槽定位结构，尖部和短舱内壁保留了均匀的径向间隙，既避免工作状态下热膨胀、离心伸长带来的碰磨风险，也能控制叶尖间隙漏气带来的效率损失。轮毂位置采用了流线型导流帽结构，光滑衔接进气道来流和风扇叶片入口流道，减少入口处的气流涡流损失。从安装边界来看，该推进装置的后端预留了核心机、燃烧室、涡轮段的对接安装法兰，法兰端面的定位止口尺寸和前端风扇段的同轴度公差在建模时做了基准统一，所有安装孔位围绕轴线呈圆周均布，

　　可匹配标准的航空发动机安装架接口，安装时可通过吊挂点将整个短舱组件固定在机翼或机身的承力结构上，短舱外壁预留的传感器安装座可对应布置进气压力、温度测点，满足飞行试验中的参数采集需求。在结构设计逻辑上，整个模型采用了模块化拆分思路，风扇叶片、轮毂导流帽、短舱外壳、后端安装法兰均可单独拆分，方便后续做结构有限元分析、气动流场仿真时单独提取部件网格，也可用于3D打印制作教学演示模型，拆分后的部件配合面均采用止口定位结构，装配时无需额外调整即可保证同轴度要求。针对实际使用中的维护需求，短舱下半部分预留了快开维护口的安装位置，对应日常检查叶片损伤、孔探检查核心机状态的操作需求，不需要完全拆解短舱即可完成常规检查作业。从气动设计层面，风扇叶片的叶型弯角沿弦长的分布匹配亚音速来流的增压需求，叶片前缘做了钝化处理，抵消低空飞行中细小颗粒物撞击带来的前缘侵蚀影响，叶片根部和轮毂盘的连接采用燕尾型榫槽结构，可承受风扇高速旋转带来的巨大离心载荷，榫槽位置的圆角处理可减少应力集中，提升部件的疲劳寿命。短舱内壁对应风扇叶片尖部的位置做了耐磨涂层的安装预留层，即使出现轻微的叶尖碰磨，也不会损伤短舱主体结构，仅需更换耐磨衬层即可完成修复。在飞行器总体匹配阶段，这类推进装置的尺寸参数需要和整机的推力需求、重量配平做协同优化，模型中给出的短舱最大直径、总长度参数可直接导入整机总体布局文件，验证短舱和机翼、起落架、机身结构的干涉情况，

　　进气道入口的投影面积可用于计算不同飞行速度下的进气流量，匹配核心机的流量需求，避免出现进气道溢流或者进气不足导致的发动机工作异常。对于教学场景而言，该模型可直观展示喷气推进装置的进气段、风扇增压段的基本结构，帮助学习者理解涡轮喷气发动机的前端工作原理，拆分后的部件可单独展示叶片的扭角变化、短舱的型面设计逻辑，相比二维图纸更具直观性。在仿真验证环节，模型的流道部分提取后可直接导入CFD软件，计算不同转速、不同飞行速度下的风扇级增压比、效率，以及短舱的阻力系数，为后续的核心机匹配提供数据支撑。整个建模过程严格遵循航空动力装置的结构设计规范，所有圆角、壁厚、安装结构的尺寸均参考实际小推力喷气发动机的设计参数，没有出现违背工程实际的结构设计，可直接作为相关设计工作的参考基准。
