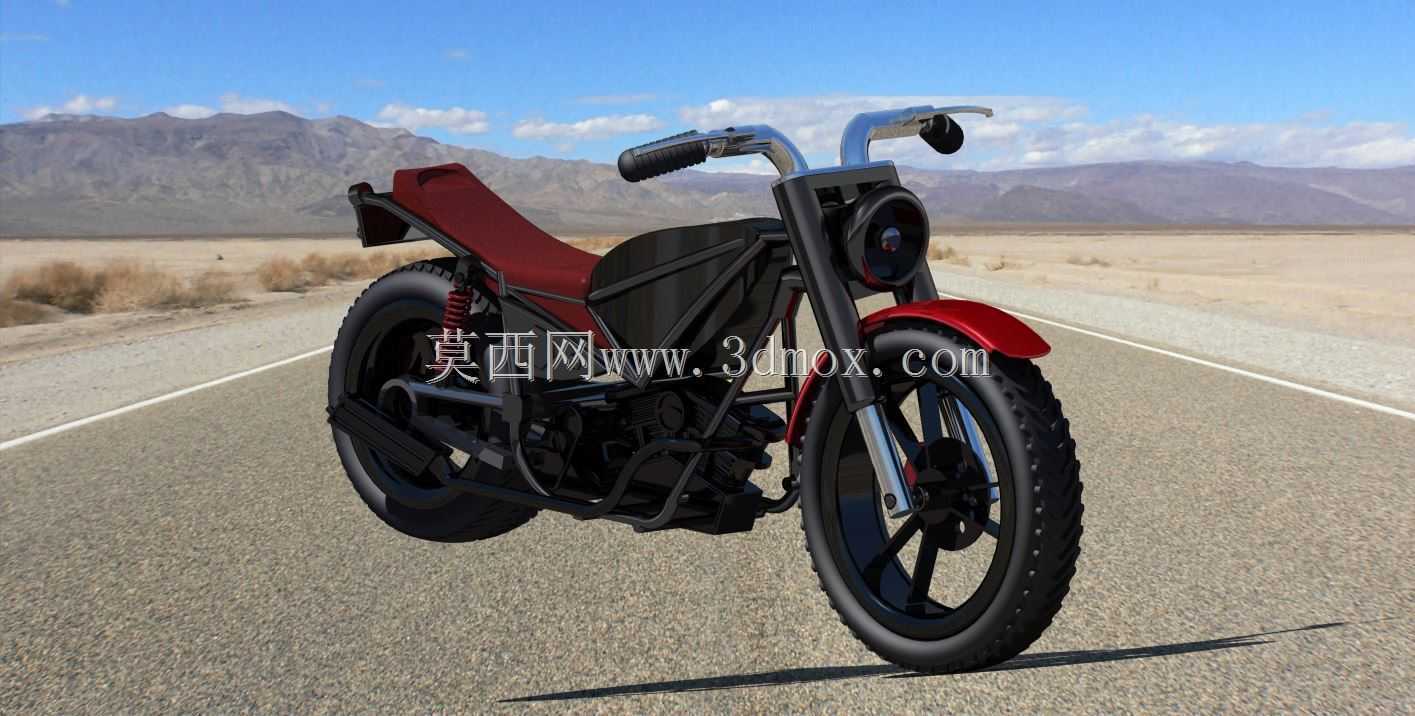

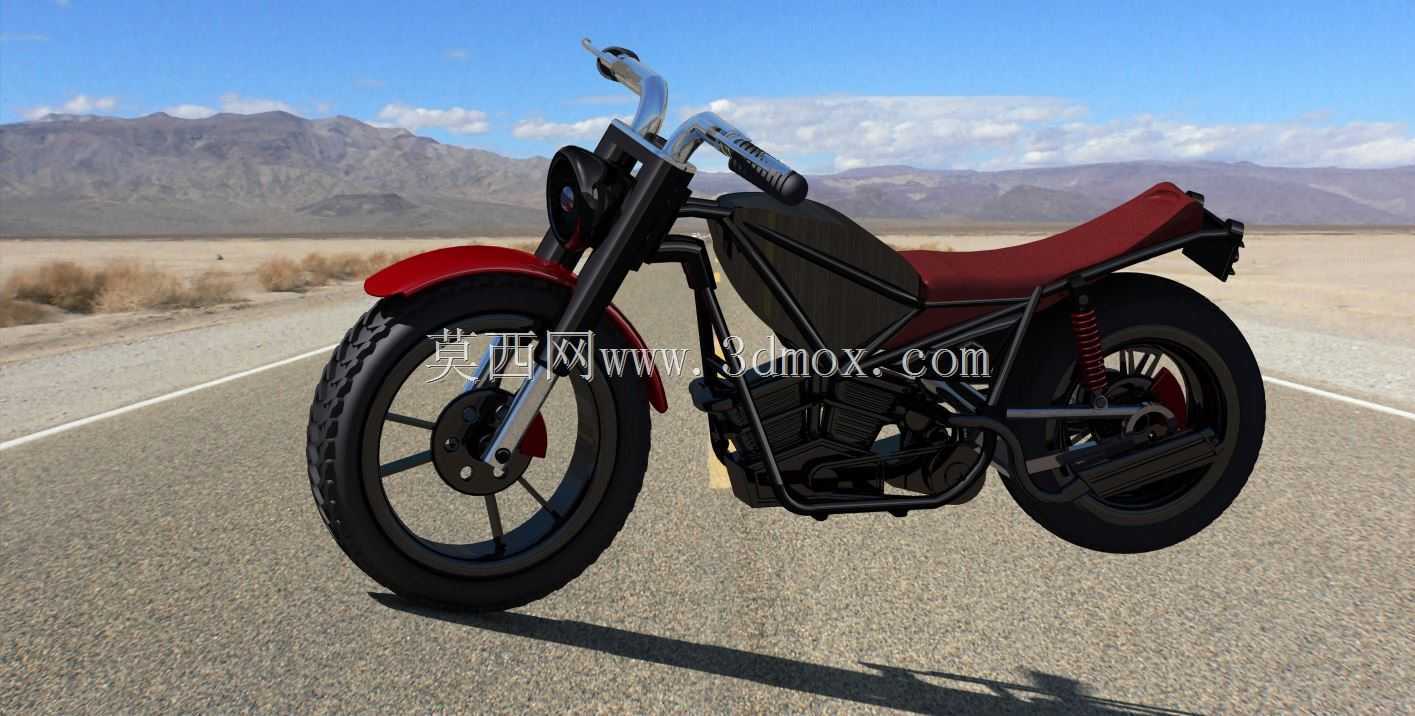

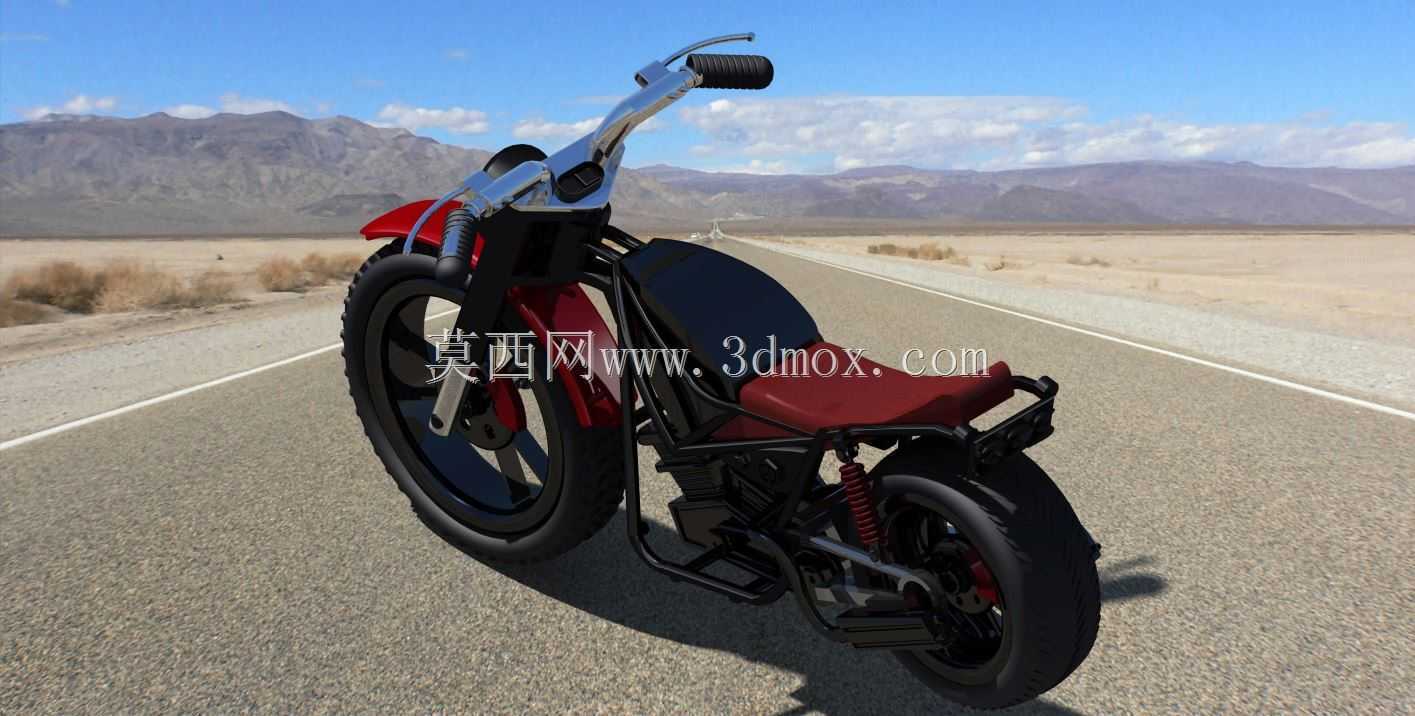

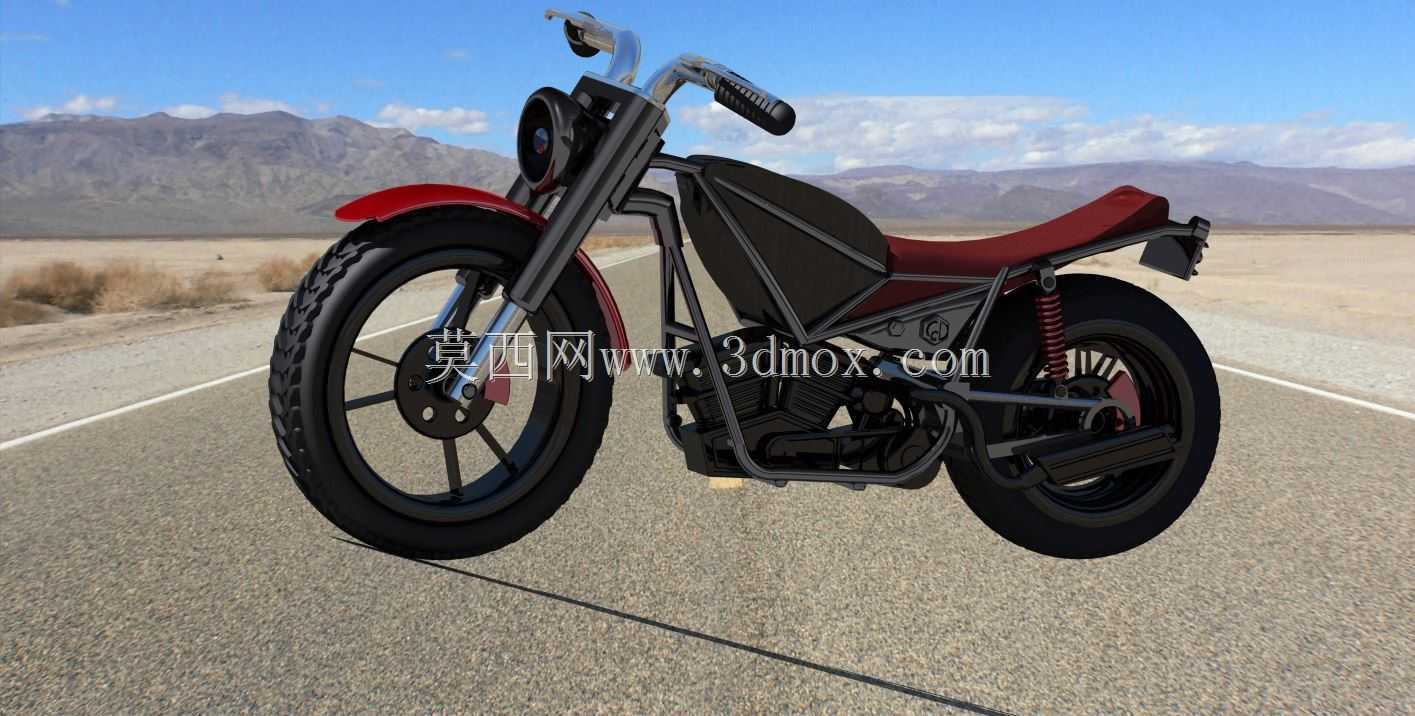

复古越野风格两轮机车关键部件装配结构

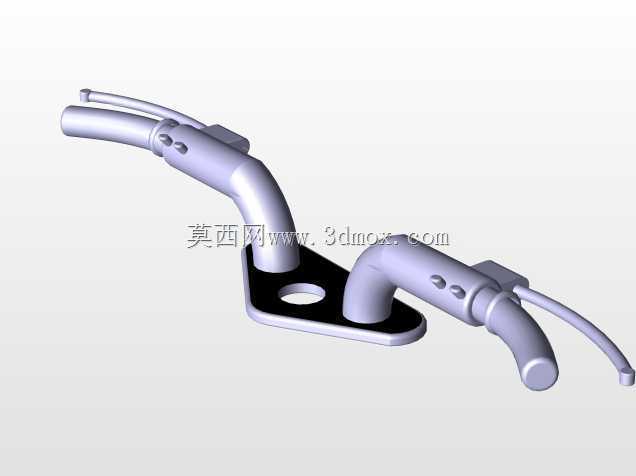

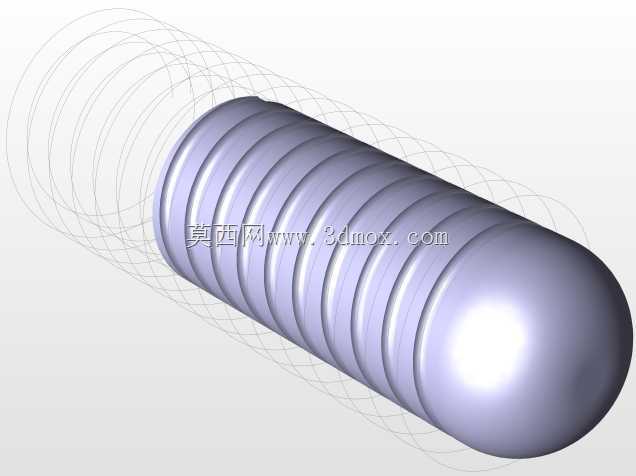

　　这套装配结构针对非铺装路面骑行场景设计，核心覆盖两轮机车从转向输入到动力传递、从承载支撑到震动过滤的全链路关键部件，可直接用于两轮代步、越野休闲类机车的结构验证、教学演示或改装方案推演。从实际使用场景出发，结构设计优先考虑非铺装路面的抗冲击性能，前叉采用大行程伸缩式结构，预留足够的缓冲余量，应对碎石、坑洼路面的纵向冲击，避免刚性连接导致的部件断裂；后悬挂采用中置弹簧减震布局，将后轮受到的地面冲击通过摇臂传递至减震器，再分散到车架主体，既保证骑行过程中的乘坐舒适性，也能避免车架长期受交变应力出现疲劳损伤。转向系统采用常规的手把直接连接上联板的结构，手把角度预留了20度的调节余量，可适配不同身高使用者的操控习惯，

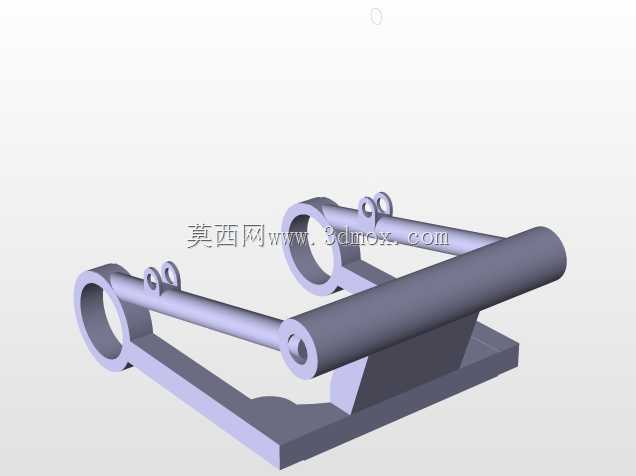

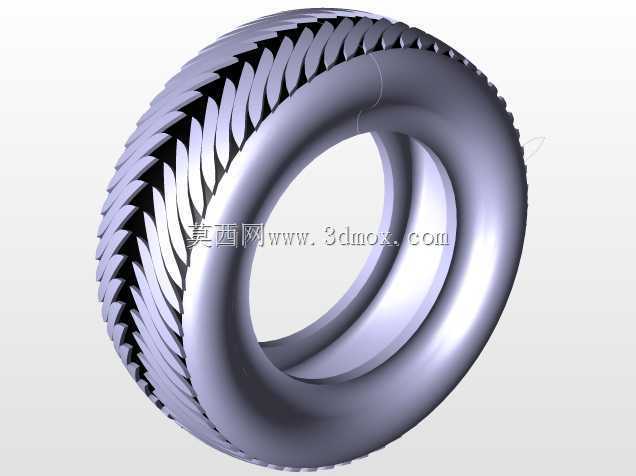

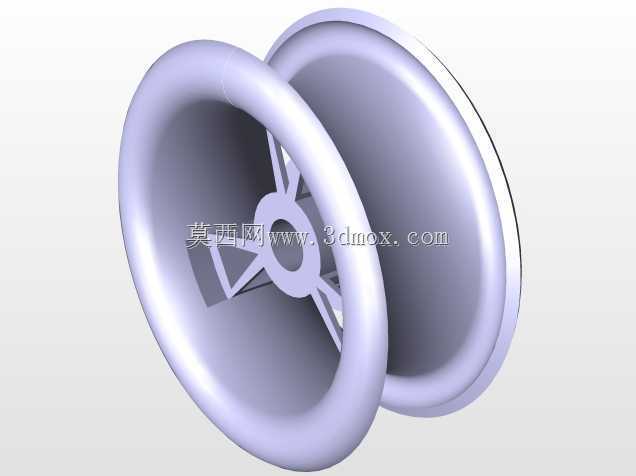

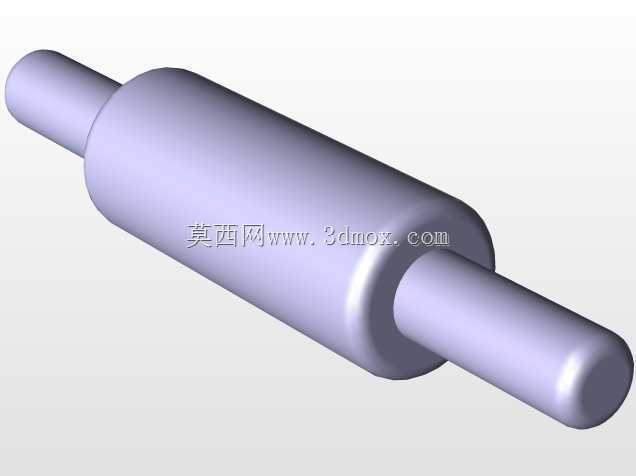

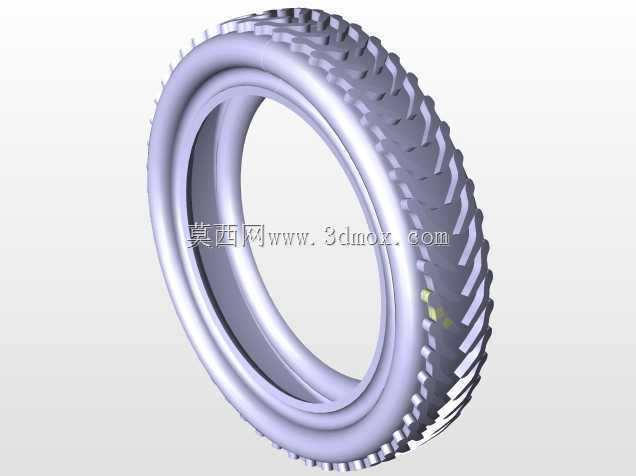

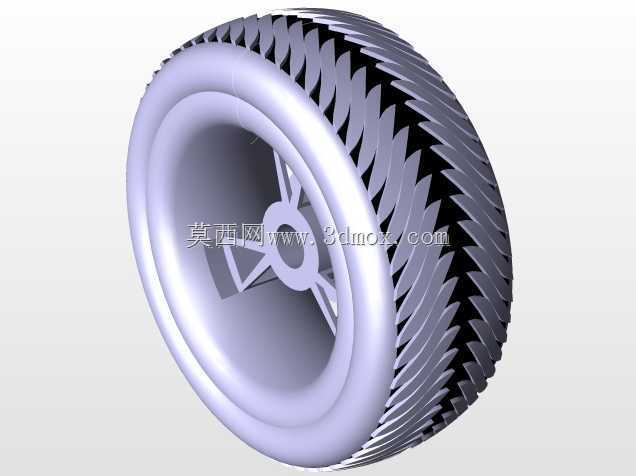

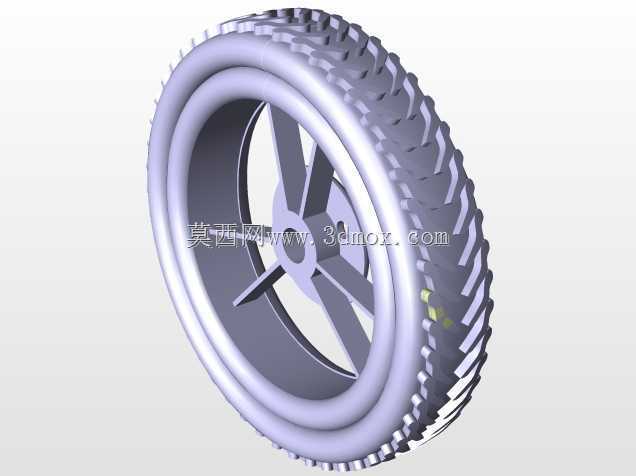

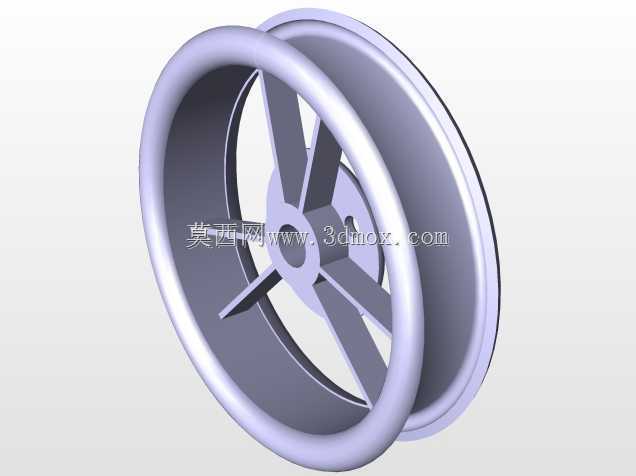

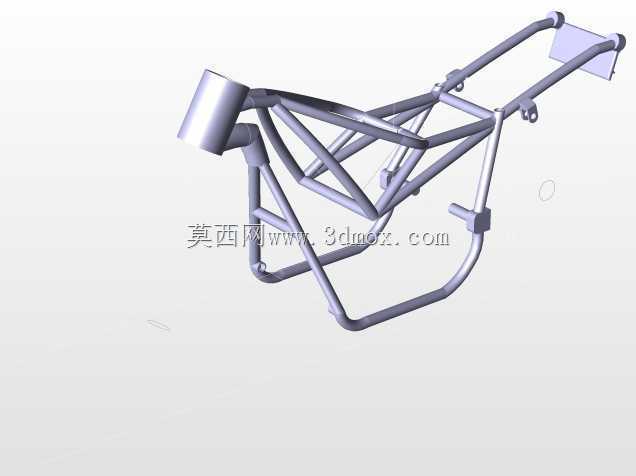

　　转向限位结构设置在车架头管位置，左右最大转向角度均为42度，避免转向过度导致的侧翻风险，同时预留了刹车手柄、离合手柄的安装位，安装孔位采用标准M6螺纹孔，通用市面常规的操控配件。行走系统部分，前后轮均采用深齿越野轮胎结构，轮辋为辐条式设计，相比一体式铸铝轮辋拥有更好的抗形变能力，在受到侧向冲击时可通过辐条的微量形变卸力，避免轮辋直接开裂；前轮轴直径设置为15mm，后轮轴直径为17mm，轴端均预留了开口销安装位，防止骑行过程中轴螺母松动脱落，前后刹车安装位适配常规碟刹结构，刹车盘安装孔位采用五孔均布设计，兼容多数市售刹车组件。承载结构的核心为钢管编织车架，主车架采用直径32mm的无缝钢管焊接而成，副车架采用直径25mm的钢管，

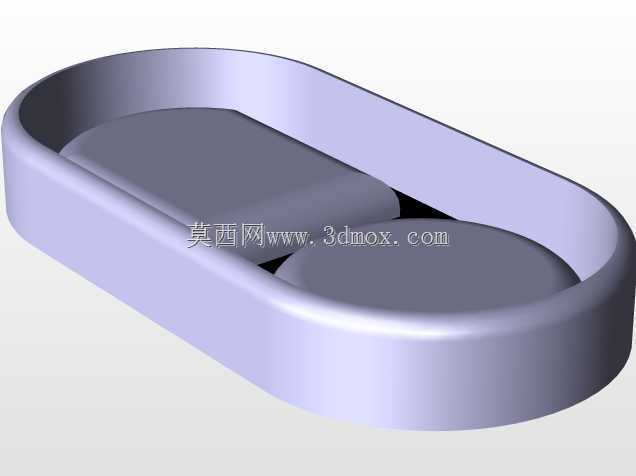

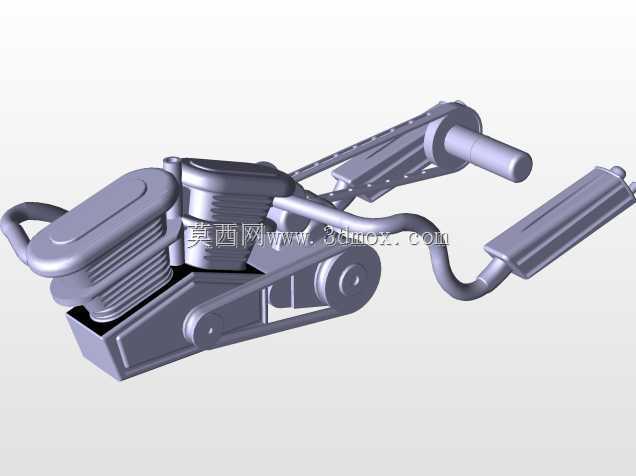

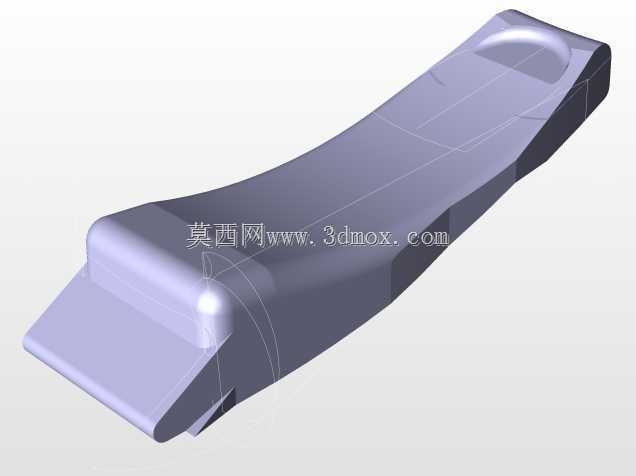

　　兼顾整体刚性与轻量化需求，车架的发动机安装位预留了三组固定点，可适配125cc到250cc排量的单缸卧式发动机，安装点的位置公差控制在0.2mm以内，保证发动机安装后不会出现额外的装配应力。座椅采用分体式设计，前座为驾驶员位，厚度设置为80mm，后座为乘员位，厚度为60mm，座椅底部采用钢板冲压支撑，表面预留了皮革包覆的安装卡槽，可直接进行后续的外观包覆工序。油箱设置在车架主梁上方，容量预留为12L，油箱底部设置有出油口与油位传感器安装位，出油口位置比油箱最低点高5mm，避免油箱底部的沉积杂质进入供油管路。从安装边界来看，整车装配完成后的轴距为1380mm，座高为820mm，最小离地间隙为210mm，

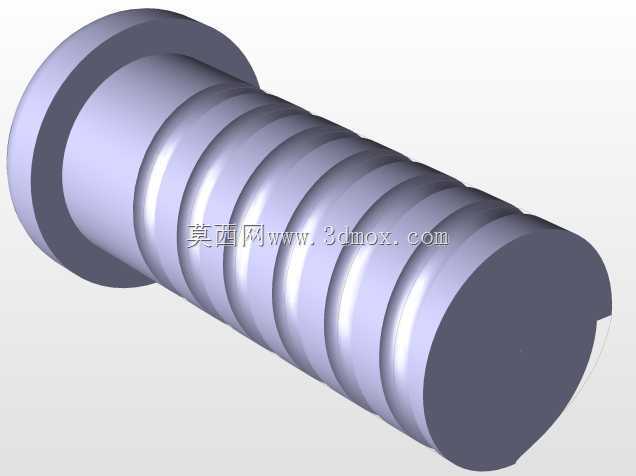

　　足够应对多数非铺装路面的通过需求，整车宽度控制在780mm以内，手把宽度为800mm，满足林间小道等狭窄场景的通行需求。设计过程中对各运动部件的干涉情况做了完整验证，前轮在最大压缩行程、最大转向角度下不会与前泥瓦、车架发生剐蹭，后轮在最大压缩行程下不会与后座、后泥瓦产生干涉，链条传动部分预留了20mm的张紧调节余量，可抵消链条长期使用后的拉伸变长问题，避免链条脱落。所有外露的连接螺栓均采用标准公制规格，方便后期维护时的配件更换，各润滑点均预留了注油通道，比如转向柱轴承位置、后摇臂转轴位置，可在不拆解大部件的情况下完成润滑保养，降低后期维护成本。这套结构没有做冗余的外观覆盖件设计，所有部件都直接服务于功能需求，既可以作为复古越野机车的原型结构进行后续的外观优化，也可以作为教学模型用于讲解两轮机车的装配关系与工作原理，帮助初学者快速理解两轮机车各部件的连接逻辑与功能作用。
