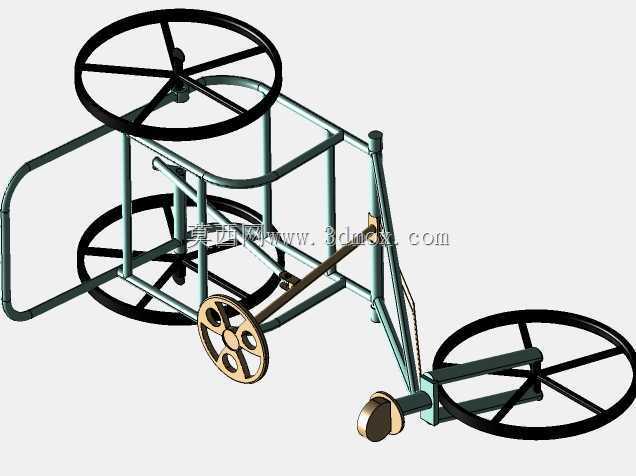

带往复曲柄连杆机构的三冲程三轮自行车

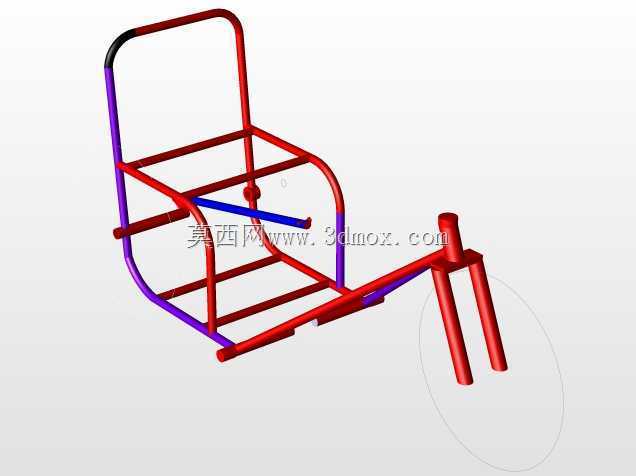

　　这款三轮人力代步装置的设计，核心围绕非传统脚踏传动逻辑展开，区别于常规两轮自行车的旋转式曲柄驱动，采用往复式踏板搭配曲柄、连杆组合的三冲程传动路径，最初的设计出发点是降低传统圆周蹬踏过程中，膝关节在上下止点位置的受力峰值，适配短距离代步场景下，骑行者腿部发力更贴合日常行走的屈伸习惯，减少长距离骑行中特定角度的肌肉负荷累积。从结构布局来看，整车采用前单轮转向、后双轮承重的三轮架构，后双轮的轮距设定控制在650mm区间，既保证低速骑行时的侧向稳定性，避免静止或低速转向时的侧翻风险，又不会因为轮距过宽占用过多通行空间，适配社区内部、园区步道这类狭窄通行场景的使用需求。车架主体采用圆管弯折焊接的框架结构，

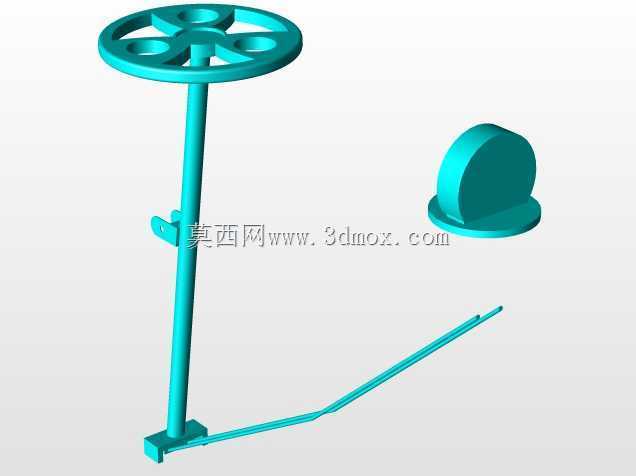

　　管材选型参考常规代步自行车的壁厚标准，主承力管直径设置为32mm，辅助支撑管直径为22mm，整体框架在保证扭转刚度的前提下，尽可能简化弯折路径，减少复杂的相贯线焊接工序，降低生产加工的工艺难度。传动系统的设计是整个结构的核心部分，往复式踏板的摆角范围控制在前后35度区间，踏板的行程长度匹配普通人小腿屈伸的舒适活动范围，避免幅度过大造成髋关节过度牵拉，连杆与曲柄的铰接点位置经过反复校核，保证传动过程中不存在死点位置，动力传递路径上，踏板的往复摆动通过连杆转化为曲柄的旋转运动，再通过链传动结构将动力输出到后轮驱动轴，整个传动比的设定兼顾起步时的扭矩需求和平稳骑行时的转速匹配，不需要骑行者施加过大的蹬踏力即可驱动车辆前行。

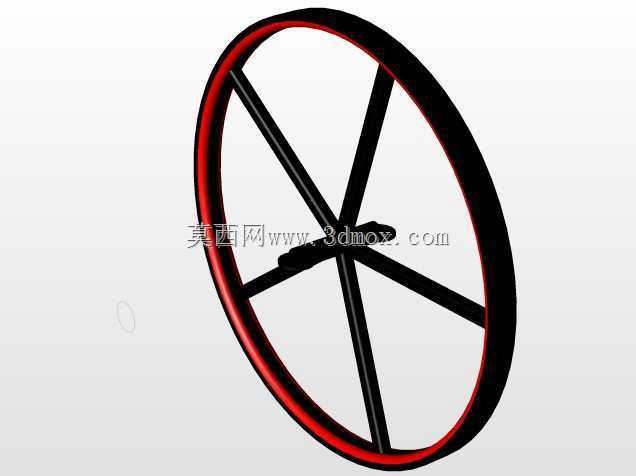

　　转向结构直接与前轮叉体连接，转向把手的高度设置在距离站立踏板面900mm的位置，适配多数成年人站立或坐姿骑行时的手臂自然握持高度，转向角度的左右限位设置为40度，避免转向角度过大造成车架与前轮的运动干涉。三个行走轮均采用辐条式结构，轮径统一设置为400mm，轮体的安装位置经过重心校核，整车的重心投影落在后双轮轴线靠前120mm的位置，既保证骑行时前轮有足够的转向抓地力，又不会因为重心过于靠前增加转向时的操控力度。从安装边界来看，整车的总长控制在1400mm，总宽为700mm，总高为1100mm，整体尺寸远小于常规电动三轮车，甚至可以通过普通住宅的单元门，方便用户将车辆推入室内存放，避免露天停放造成的零部件锈蚀问题。在实际使用场景中，

　　这款装置既可以作为休闲健身的代步工具，在公园、景区内供游客短途骑行体验，也可以作为厂区内部的短途通勤工具，相比传统两轮自行车，三轮结构不需要骑行者掌握平衡技巧，即使是没有骑行基础的使用者也可以快速上手，往复式的蹬踏结构对于膝关节存在旧伤、无法完成大角度圆周蹬踏动作的人群也更加友好。结构设计过程中，所有铰接位置都预留了标准轴承的安装位，避免运动过程中铰接点的干摩擦，降低传动阻力同时延长零部件的使用寿命，车架上的所有管端都做了封堵处理，避免雨水、灰尘进入管内壁造成锈蚀，传动机构的外侧预留了护板安装位，后期可以加装防护结构避免骑行过程中衣物卷入传动部件。不同于常规自行车的设计逻辑，这款三冲程结构的传动效率在低速区间表现更优，在5-10km/h的常用骑行速度下，腿部发力的连续性更好，不需要像传统自行车那样在圆周蹬踏的不同阶段持续调整发力角度，对于短距离频繁启停的使用场景适配性更强。后双轮的安装轴采用整体式通轴设计，轴体两端通过标准轴承座与车架连接，既保证了双轮的同轴度，也方便后期的维护更换，驱动链轮直接固定在通轴的中间位置，两侧的后轮均采用单向棘轮结构，转向时可以实现差速效果，避免转弯时后轮出现拖拽磨损的问题。
