机械传动用转向节铰接接头结构设计

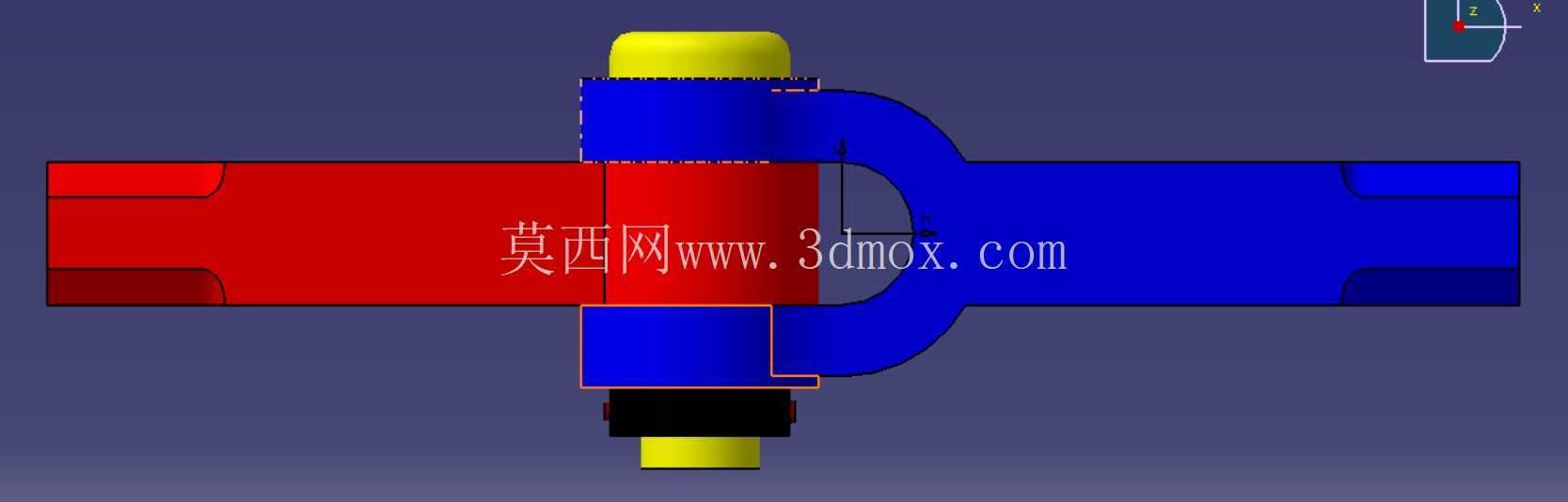

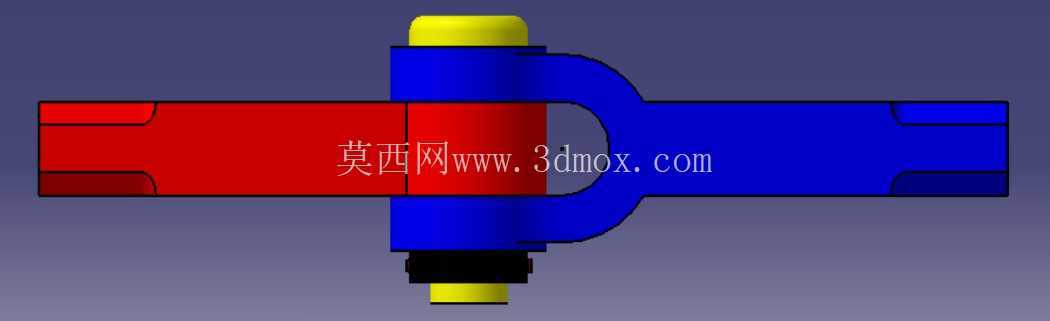

　　在各类需要实现角度偏转、扭矩传递同时补偿装配误差的机械传动场景中，转向节类铰接接头是应用极为广泛的核心连接部件，从工业机械臂的关节铰接、小型代步车辆的转向联动，到自动化输送线的摆臂连接、工装夹具的活动铰接位，这类部件的结构合理性直接决定了整套机构的动作顺畅度与服役寿命。本次呈现的接头结构采用分体式组合设计，主体承力部分分为叉形座与插接轴两个核心模块，叉形座采用U型开口结构，开口端设置同轴的销轴安装孔，可与配套的铰接耳片实现绕销轴的周向转动，转动角度范围可根据实际安装需求通过调整叉口开度与耳片厚度进行适配，常规工况下可实现±35°范围内的自由偏转，能够覆盖绝大多数平面铰接传动的角度需求。

　　插接轴部分采用阶梯轴设计，与叉形座的安装孔采用过渡配合装配，轴端设置径向定位销孔与轴向挡圈槽，装配完成后可通过弹性挡圈与圆柱销实现双重定位，避免传动过程中轴体出现轴向窜动与周向转动，保证铰接转动的同轴度精度。从安装边界来看，叉形座的外侧平面设置有安装基准面，装配时可直接贴合配套构件的安装面，通过两个对称布置的螺栓孔实现紧固，螺栓孔的位置度公差控制在0.02mm以内，可保证多批次零件的互换性，无需现场配做安装孔；插接轴的外伸端采用等直径圆柱面设计，表面粗糙度控制在Ra1.6，可直接插入配套构件的安装孔内，配合长度为轴径的1.5倍，能够保证足够的承力接触面积，避免长期受载后出现接触面压溃变形。

　　在功能特性设计上，该接头充分考虑了实际工况中的受力特点，叉形座的转角位置设置有R2的过渡圆角，避免应力集中导致的疲劳断裂，销轴孔内可根据工况需求选配铜套或者滚针轴承，当用于低速重载场景时选配铜套可提升抗冲击能力，用于中速频繁转动场景时选配滚针轴承可降低转动阻尼、减少磨损；轴体与叉座的配合面之间预留有0.1mm的润滑脂储留间隙，装配时填充锂基润滑脂后可实现长期免维护，减少日常运维的工作量。设计过程中针对不同的受力场景做了差异化的结构优化，当用于传递扭矩为主的场景时，可将插接轴的外伸端加工为花键结构，提升扭矩传递的可靠性；当用于仅承受拉压载荷的铰接场景时，可在轴端加工螺纹孔，通过螺栓锁紧实现与连接件的刚性固定。外形尺寸方面，该接头的整体轮廓包络尺寸控制在紧凑范围内，叉形座的最大宽度为插接轴直径的2.2倍，整体轴向长度为轴径的3.8倍，不会占用过多的安装空间，可适配各类安装空间受限的铰接点位。在实际选型应用中，需要注意核对铰接点的最大偏转角度与额定载荷，当偏转角度超过设计范围时可通过调整叉口的开口深度进行定制化修改，当载荷超出常规设计值时可将零件材料从45号钢更换为40Cr调质处理，配合表面淬火工艺提升接触强度。

　　这类铰接接头的建模过程需要重点关注配合面的尺寸公差与形位公差标注，尤其是销轴孔的同轴度、安装基准面的平面度，这些参数直接决定了零件加工完成后的装配顺畅度，建模时需要提前预留出标准件的安装空间，比如弹性挡圈的安装槽尺寸、销轴的穿装间隙，避免出现装配干涉。很多新手在设计这类铰接结构时容易忽略转动间隙的预留，要么间隙过小导致转动卡滞，要么间隙过大导致传动精度不足，该结构在设计时将转动副的配合间隙控制在0.03-0.05mm之间，既能够保证转动灵活，又不会出现明显的传动空程，完全可以满足通用机械传动场景的精度要求。
