汽车传动系统异形安装壳体结构设计

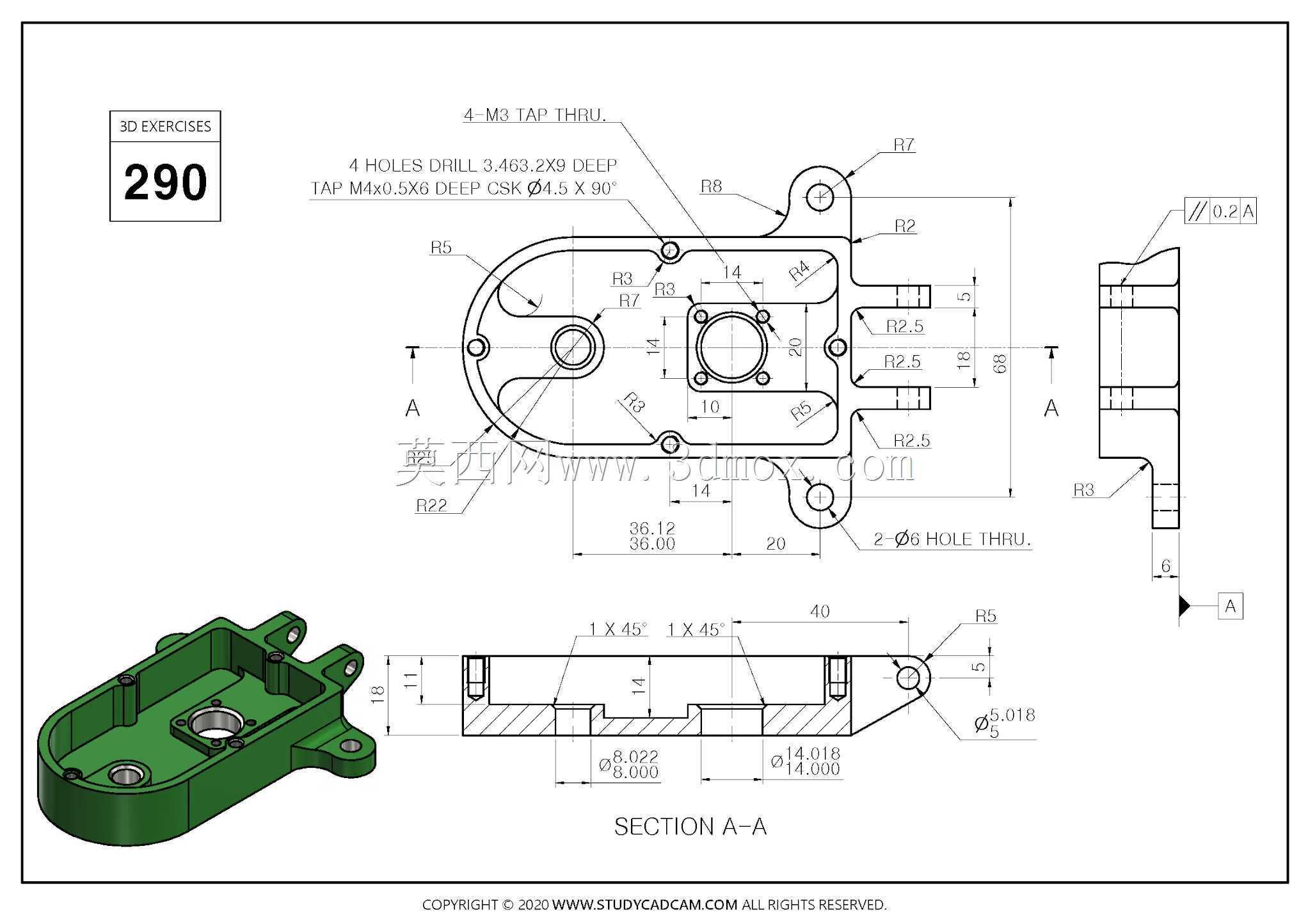

　　做了快十年汽车传动系统结构设计，这类异形安装壳体我经手过不下二十版，第一眼看到这个结构就能摸清楚它的定位——这是给小排量乘用车前置前驱布局里的传动张紧机构做的承载基座，不是什么通用标准件，完全是跟着舱内布局边界一点点抠出来的定制化零件。

　　先聊实际装车的应用场景，这类壳体一般装在发动机缸体侧方的预留安装位，介于曲轴输出端和发电机、空调压缩机的传动带路径之间，核心作用是给张紧轮、转速传感器以及附属的线束固定卡扣提供统一的安装基准，同时还要兼顾传动带运转时的防跳挡防护，避免车辆经过颠簸路面、发动机瞬时转速波动过大时传动带从带轮上脱出。很多新手做设计的时候容易把这类壳体当成单纯的支架，实际上它还要承担一部分的传动区域防护功能，边缘的弧形翻边就是顺着传动带的运转轨迹做的，间隙控制在8mm到12mm之间，既不会和运转的带体发生摩擦，又能在带体出现小幅跳动时起到限位作用。

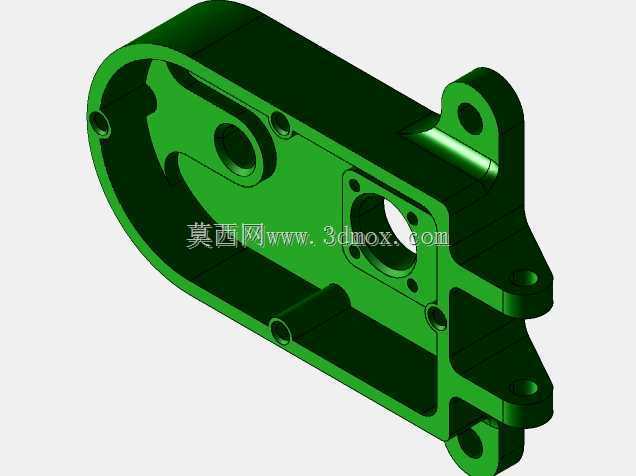

　　从功能特性上拆解，这个壳体的结构逻辑非常清晰：主体采用带加强筋的半开放腔体结构，不是完全封闭的壳体，一方面是为了减重——毕竟乘用车前舱的每一百克重量都要抠，另一方面是为了给张紧轮的摆臂预留运动空间，腔体内部的几个凸台轴承位，分别对应张紧轮的固定转轴、传感器的安装孔位，每个安装孔周围都做了2mm高的凸台，一是为了增加螺纹连接的啮合长度，避免直接在薄壁上攻丝导致的螺纹滑牙，二是为了控制安装面的平面度，机加工的时候只需要加工凸台端面就行，不用把整个大面都铣平，能省不少机加工成本。侧面伸出的几个带孔安装耳，位置完全对应发动机缸体上的预留螺栓孔，我数了一下一共五个安装固定点，分布在壳体的上下左右四个角和中部突出的位置，这种多点固定的方式不是为了浪费螺栓，是因为张紧轮工作的时候会带来持续的振动，固定点少了很容易在长期交变载荷下出现壳体开裂，五个点的分布刚好把受力点拆分，每个螺栓承受的剪切力都能控制在8.8级螺栓的许用应力范围内。

　　再讲设计思路，做这类零件第一步永远是先卡边界，而不是先画结构。首先要把周边的硬点全部列出来：发动机缸体的安装孔坐标、传动带的运动包络线、张紧轮的摆角范围、传感器的探测距离要求、前舱盖关闭后的最小间隙、维修时的工具操作空间，这些边界卡死之后，壳体的大致轮廓其实已经出来了。你看这个壳体的外形没有一处是多余的曲面，外侧的弧形轮廓完全是顺着传动带的包络走的，内侧的加强筋走向也是沿着螺栓固定点到受力轴承位的方向布置，筋的厚度控制在3mm，和主体壁厚保持1:1的比例，避免注塑或者压铸的时候出现缩痕。很多新手做加强筋喜欢横竖交错布成网格状，实际上对于这种受交变载荷的支架类零件，沿着受力方向布置放射状加强筋的强度提升效果比网格筋高30%以上，还能减少材料用量。

　　关于尺寸和安装边界，这类壳体的主体壁厚一般是3mm，采用压铸铝合金材质的时候，这个壁厚既能保证充型完整，又不会因为壁厚过大出现内部气孔。几个安装耳的孔位公差要控制在±0.1mm以内，因为如果安装孔位置偏差太大，张紧轮装上去之后带轮的平面度就会超差，运转的时候会出现皮带偏磨、异响的问题。轴承位的内孔公差要选H7，和张紧轮转轴的配合选间隙配合，保证转轴转动的时候没有卡滞，同时同轴度控制在0.05mm以内，不然转起来会有跳动。安装的时候要注意，壳体和发动机缸体的结合面不需要加密封垫，因为这个位置没有油液或者气体的密封需求，只需要在安装螺栓上涂中等强度的螺纹胶，避免长期振动下螺栓松脱就行。另外要注意的是，壳体上的传感器安装孔位要和信号轮的端面保持1.5±0.5mm的间隙，间隙太大了传感器信号弱，太小了容易碰坏信号轮齿面。

　　其实这类零件看起来结构不复杂，但是要做到装车后无故障、成本可控、安装方便，需要抠的细节非常多，比如边缘的倒角全部做R2的圆角，避免安装的时候划伤维修人员的手，也减少应力集中；所有的安装孔位都做了倒角，方便螺栓导入；腔体内部的角落都做了工艺圆角，方便压铸的时候脱模，减少模具的损耗。很多刚入行的工程师觉得这种小零件不重要，实际上整车的可靠性就是靠这一个个小零件的细节堆出来的，一个安装孔的位置偏差、一个加强筋的布置不合理，都可能导致用户用车过程中出现故障，返修的时候拆前舱换零件的工时费比零件本身贵十几倍。
