带散热鳍片的储水式承压筒体结构

　　在工业换热、小型循环储水、稳压回路的配套结构设计中，这类带周向散热鳍片的储水筒体是很常见的功能部件，很多刚接触结构设计的工程师容易把它和普通过滤筒体、电机外壳混淆，实际从接口形式和鳍片排布逻辑就能看出核心差异。先从安装边界说起，这类筒体的一端设计了标准内螺纹接口，螺纹的公差带选的是6H级，适配常规流体管路的外螺纹接头，安装时不需要额外做焊接转接，直接缠生料带或者配O型密封圈就能完成密封，安装预留的轴向空间要比筒体本身长度多留出30mm左右，方便管路对接时的扳手操作空间，径向方向因为鳍片是周向均匀排布，周围要预留至少15mm的通风间隙，避免鳍片和周边结构贴死影响散热效率。

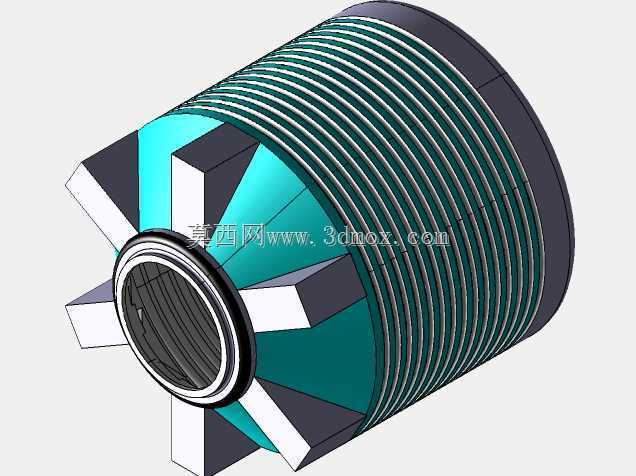

　　从功能特性上看，筒体本身的储水腔是等径圆柱结构，内壁做了0.8的粗糙度处理，减少流体滞留的死角，避免长期使用后积垢影响储水容积。周向排布的环形鳍片不是等厚设计，鳍片根部厚度2mm，边缘厚度收窄到0.8mm，这种变厚度设计一方面能降低鳍片本身的材料用量，另一方面能提升鳍片和筒体壁面的热传导效率，热量从筒壁传导到鳍片根部后，能顺着渐变的截面快速扩散到鳍片边缘，通过空气对流带走热量，让筒体内储存的水体保持在合适的温度区间，避免因为局部温度过高导致管路密封件老化。端部的六棱支撑结构不是装饰设计，六个均匀分布的棱边刚好适配常规开口扳手的卡位，安装拧紧的时候不需要用管钳夹筒体壁面，避免夹伤鳍片或者导致筒体变形，棱边和筒体主体的连接位置做了R3的圆角过渡，减少应力集中，长期承压使用的时候不会在连接位置出现裂纹。

　　设计思路上，这个结构没有用复杂的异形腔体，而是采用回转体加周向阵列的建模逻辑，首先确定储水腔的有效容积，根据回路的流量波动要求，算出需要的筒体内径和轴向长度，再根据需要的散热功率计算鳍片的总面积，反推鳍片的数量、间距和高度，鳍片间距选的是5mm，这个间距既能保证足够的散热面积，又不会因为间距太小导致灰尘堆积堵塞通风通道，日常维护的时候用压缩空气就能吹净鳍片之间的积灰。筒体的壁厚选的是3mm，按照1.0MPa的工作压力做的强度校核，计算的时候考虑了1.5倍的安全系数，即使回路出现短暂的压力超调，也不会出现筒体鼓胀或者开裂的问题。端部的螺纹接口长度做了12mm，保证螺纹啮合的牙数在8牙以上，满足承压密封的啮合长度要求，不会因为啮合太短导致螺纹脱开或者密封失效。

　　实际应用场景里，这类结构常配套在小型循环冷却回路、稳压供水单元、小型换热机组里，既承担临时储水平衡流量波动的作用，又能通过自身的鳍片结构完成流体的辅助散热，不需要额外加装独立的散热装置，能减少整个回路的零件数量，缩小整体安装体积。和普通的无散热结构储水筒相比，这种带鳍片的设计在相同储水容积下，散热效率能提升40%以上，而且因为是一体化加工或者一体成型的结构，没有额外的拼接焊缝，泄漏风险比焊接组装的结构低很多。建模的时候要注意鳍片和筒体主体的结合位置要做布尔合并，不要留缝隙，不然做工程图或者导出加工模型的时候会出现破面，另外六棱支撑结构的对边尺寸要和常用扳手的尺寸匹配，不要随意设计非标的对边距离，不然现场安装的时候找不到合适的工具，会增加现场施工的难度。做干涉检查的时候，要重点核对鳍片边缘和周边安装架、管路的间隙，尤其是有振动的使用场景，要预留足够的振动位移空间，避免运行过程中鳍片和周边结构碰撞产生异响或者变形。
