贴片式发光二极管封装结构三维设计

　　在消费电子、工业照明、车载显示等领域的PCB板级设计中，表贴型发光二极管是最常用的指示与光源类器件，这类器件的三维模型精度直接影响PCB Layout阶段的干涉检查、SMT产线的钢网开孔设计以及整机组装的空间校核。本次设计的贴片LED封装，针对小尺寸高密度贴装场景优化，整体采用L型与W型两种引脚布局适配不同焊盘设计，封装本体最大尺寸控制在3.5mm2.8mm1.8mm区间，所有尺寸标注均以器件最大实体边界为基准，完全匹配SMT贴装过程中器件取料、视觉定位、回流焊的公差要求。

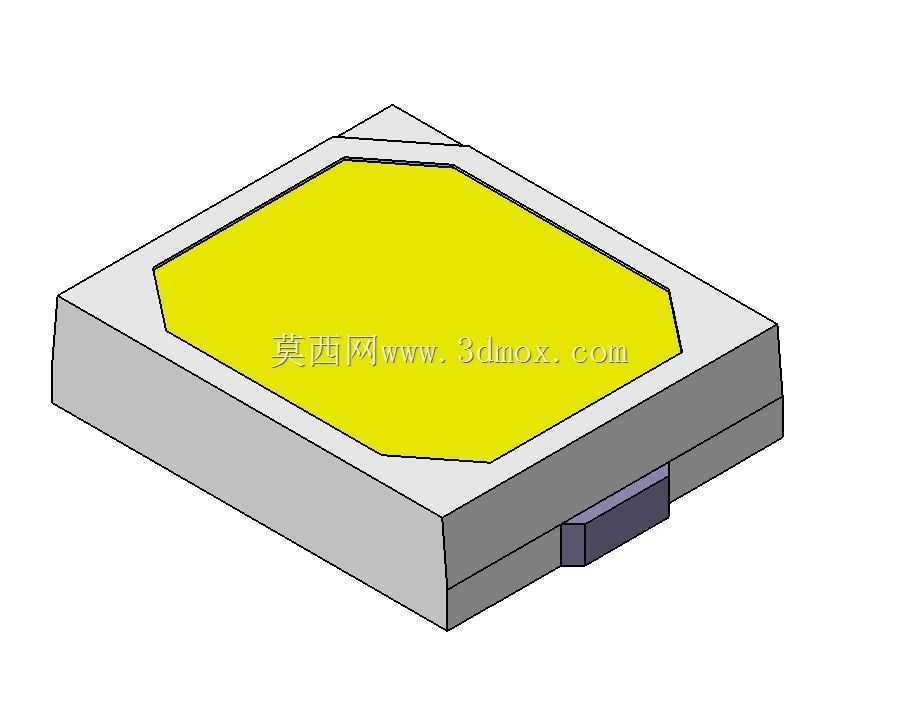

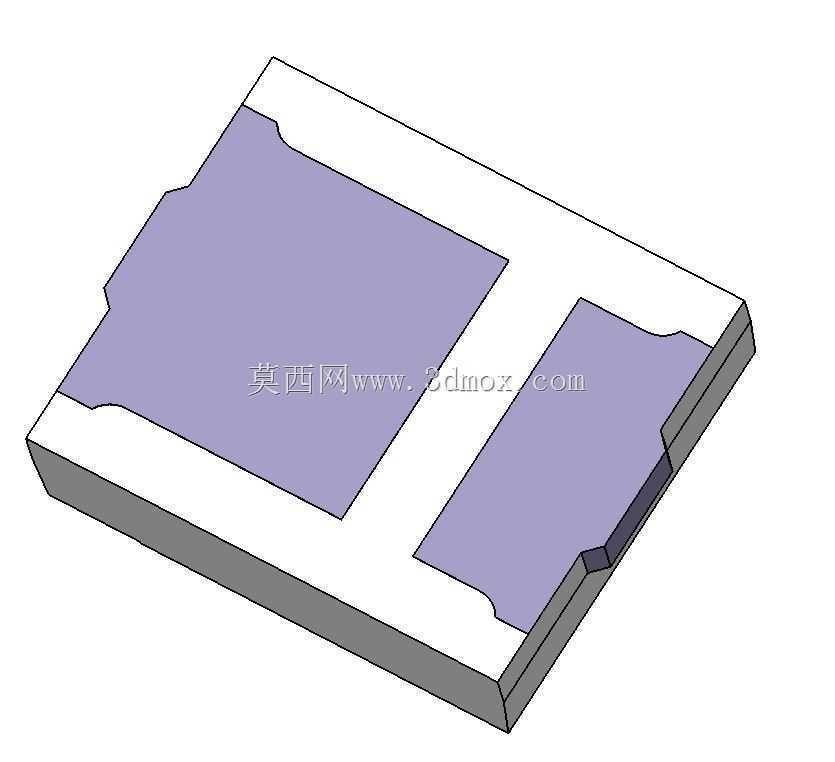

　　从设计思路来看，首先要还原封装的实际层叠结构：最上层是荧光胶填充的发光区，采用八边形切角设计，既规避了方形封装边角的应力集中问题，也能让发光角度更均匀，避免边角出现暗区；中间层是EMC塑封主体，起到固定芯片、隔绝外界水汽与机械冲击的作用，塑封本体的侧壁拔模角度控制在3度以内，既满足注塑脱模的工艺要求，也不会占用过多PCB板面空间；底部的引脚采用半蚀刻工艺设计，引脚伸出本体的长度控制在0.2mm，焊盘接触区域做了微粗糙化处理的结构还原，能提升回流焊后的焊点可靠性，避免虚焊、掉件问题。

　　实际选型应用中，这类小尺寸贴片LED常被用于智能电表的状态指示、路由器的信号指示灯、车载中控的按键背光、工业控制模块的运行状态提示等场景，不同场景下对器件的安装高度有严格限制：比如超薄消费类电子产品中，1.8mm的总高度能适配0.2mm厚度的钢网与0.15mm厚度的焊锡膏印刷要求，贴装后器件顶端距离PCB板面的高度不会超过2mm，完全满足超薄壳体的装配间隙要求。在结构干涉检查环节，模型还原了引脚末端的微小凸台结构，设计人员在进行PCB装配仿真时，能准确模拟焊锡融化后引脚的爬锡高度，避免出现引脚与周边贴片电阻、电容器件的间距不足导致的短路风险。

　　设计过程中特意对发光区的边缘做了0.1mm的倒角处理，还原实际量产封装的点胶工艺特征——荧光胶在点胶固化后会在边缘形成自然的圆弧过渡，不会出现尖锐直角，这一细节能让后续做产品渲染、装配动画时的真实度大幅提升，也能帮助热设计人员准确计算发光区的散热面积：八边形发光区的有效散热面积比同尺寸方形区域大6%左右，配合底部金属引脚的导热路径，能让器件在20mA工作电流下的结温控制在合理区间，提升长期工作的光衰稳定性。

　　针对安装边界的设计考量，模型严格按照JEDEC相关表贴器件的封装标准设定占位空间：器件本体周边预留0.3mm的禁布区，引脚焊盘的外延长度比实际引脚长0.25mm，满足SMT贴装时的器件偏移公差要求，即使贴装过程中出现0.15mm以内的位置偏移，也不会出现焊点桥接的问题。对于需要做灌封处理的工业控制模块，模型还原了塑封本体与引脚结合处的微小凹槽结构，灌封胶流入凹槽后能形成更好的密封效果，提升器件在潮湿、高粉尘工业环境下的工作可靠性。

　　在三维建模的细节处理上，没有采用简化的方块式建模，而是对不同结构部分做了材质区分：塑封主体采用哑光白色的材质还原，发光区采用半透明淡黄色材质模拟荧光胶的透光效果，金属引脚采用镀锡哑光金属材质，引脚与塑封本体结合处的溢胶结构也做了还原，这些细节能让结构设计人员在进行整机装配评审时，更直观地判断器件与周边结构件的匹配度，比如当LED上方设置导光柱时，能准确计算发光区与导光柱端面的距离，优化导光柱的聚光效果，避免出现漏光、光斑不均的问题。
