汽车点火系统用等比例火花塞总成结构

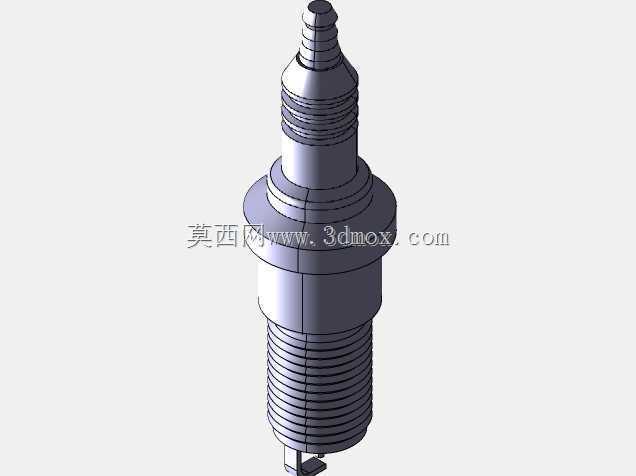

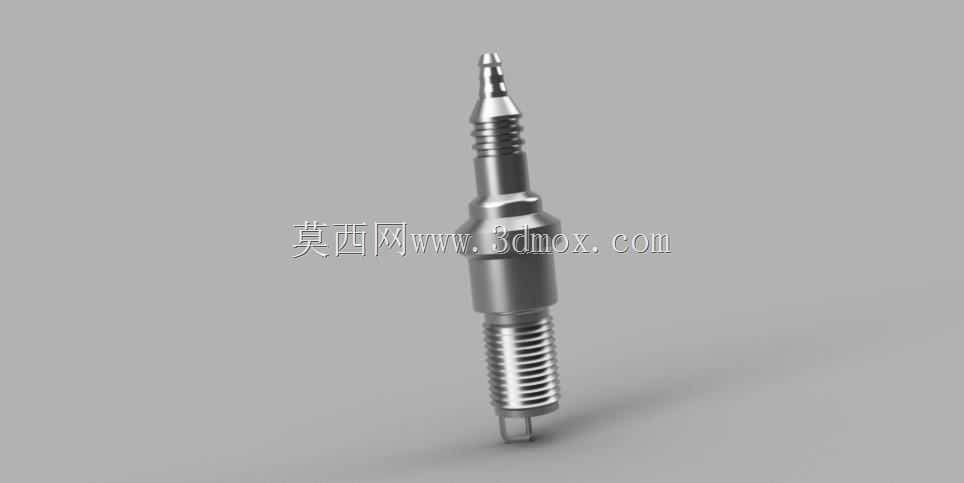

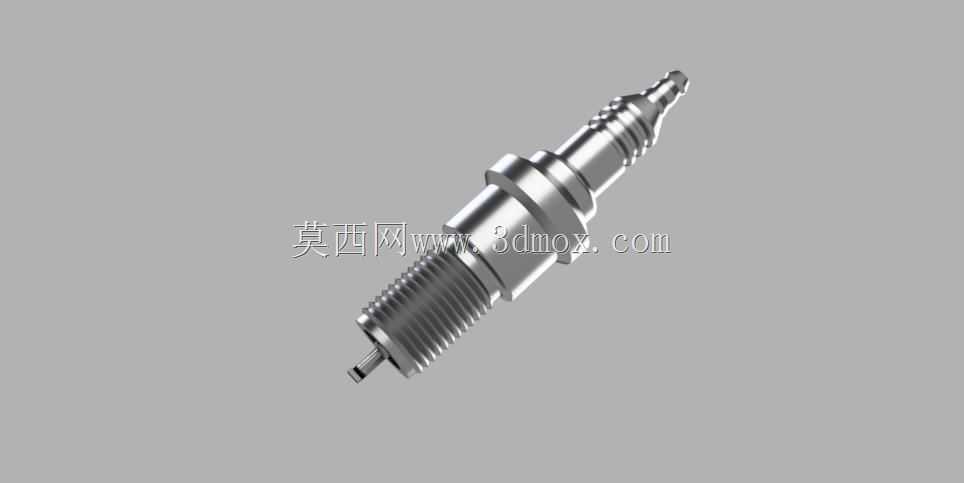

　　在汽油发动机的燃烧系统里，火花塞是决定点火可靠性、燃烧效率的核心易损部件，这套按实物等比例还原的火花塞总成结构，覆盖了从接线端到点火电极的全部细节，可直接用于发动机点火系统的装配干涉校验、维修教学演示、虚拟样机的功能仿真环节。日常做发动机舱周边布局设计时，很多工程师容易忽略火花塞的安装空间预留——这套模型完整还原了产品的外形边界：上部是带防滑棱纹的接线螺母段，用于和高压点火线的卡扣紧密配合，棱纹的深度、螺距完全参照量产件参数，能避免装配时出现接线端打滑、高压接触不良的问题；中部是六角拧装段，对边尺寸严格匹配常用火花塞套筒规格，建模时特意保留了六角面的倒角细节，可直接用于模拟套筒拧装过程的间隙校验，避免周边的缸盖散热筋、

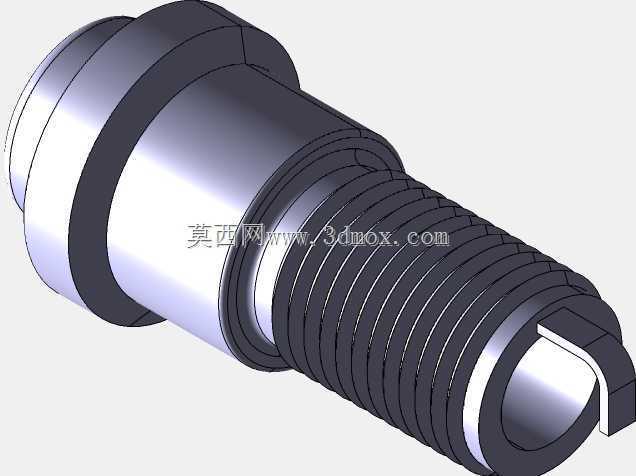

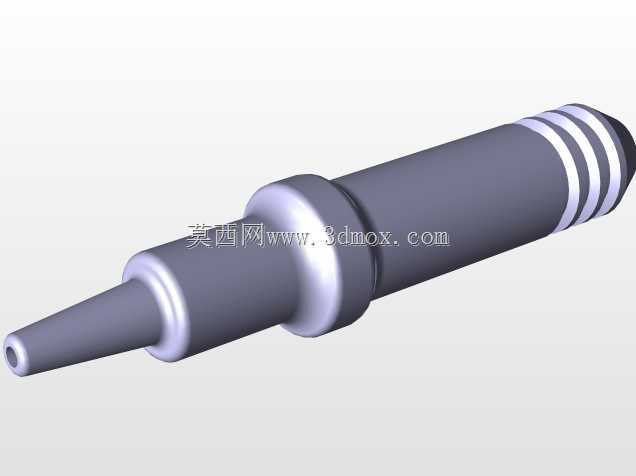

　　点火线圈支架和套筒发生运动干涉；下部是带密封垫圈的螺纹安装段，螺纹规格、有效旋合长度完全适配主流民用汽油机的缸盖安装孔，密封垫圈的厚度、压缩量也做了等比例还原，能直观展示装配后垫圈的形变状态，帮助设计人员确认缸盖安装孔的沉台深度是否符合密封要求。最下端的电极部分是建模的核心细节，中心电极的突出长度、侧电极的折弯角度、两极之间的点火间隙都严格参照量产点火件的公差范围做了还原，做燃烧仿真时可以直接提取电极的曲面作为点火源边界，不需要二次修整模型。从结构设计逻辑来看，这套模型把火花塞的几个核心功能段做了清晰的区分：上部的接线段负责传导高压脉冲电流，中部的绝缘瓷体部分（虽然外观为金属质感展示，但结构边界完全对应瓷件的外形尺寸）承担高压绝缘、

　　隔绝缸内高温的作用，下部的金属壳体负责和缸盖螺纹连接、实现接地导通，最末端的电极组负责击穿空气产生电火花点燃气缸内的油气混合气。在实际的整车开发场景中，这类精准的火花塞模型可以用于多个环节：在发动机总布置阶段，可用来核对火花塞伸入燃烧室的深度，避免电极过长触碰活塞顶部、或是过短导致点火位置偏离燃烧室中心造成燃烧不充分；在维修培训的虚拟拆装场景中，模型的分段结构可以单独拆分，展示每个部件的装配关系，帮助学员理解火花塞的密封原理、电极损耗对点火性能的影响；在做点火系统的匹配计算时，还可以直接提取模型的表面积、电极间隙参数，用来核算不同压缩比下需要的点火电压阈值。很多刚接触发动机设计的工程师，容易把火花塞当成标准外购件直接调用，

　　忽略不同热值的火花塞外形尺寸、伸入长度的细微差异，这套等比例模型特意把容易出现选型偏差的几个尺寸边界做了明确的结构表达：比如螺纹段的长度直接对应火花塞的热值适配范围，六角段的厚度对应不同缸盖的安装沉台深度，接线端的长度对应不同点火线圈的插接行程，这些细节在做虚拟装配时能直接暴露选型错配的问题，不需要等到实物试装阶段再发现干涉、密封不良等问题。另外模型还原的表面棱纹、倒角细节，也能用于渲染产品展示图、制作维修手册的配图，不需要额外重新建模修整结构。
