直列四缸发动机缸体结构三维数模

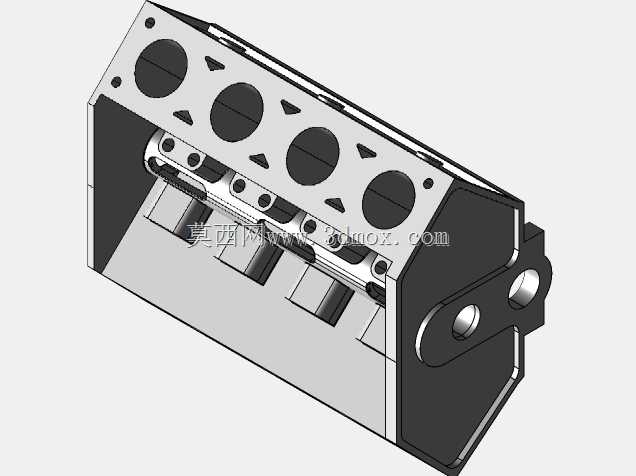

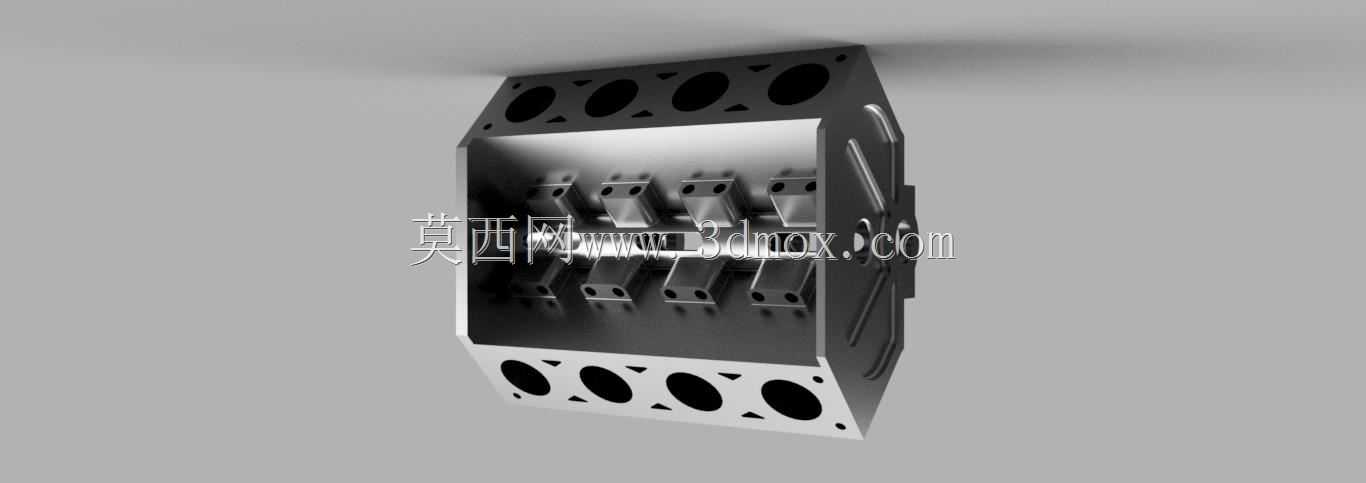

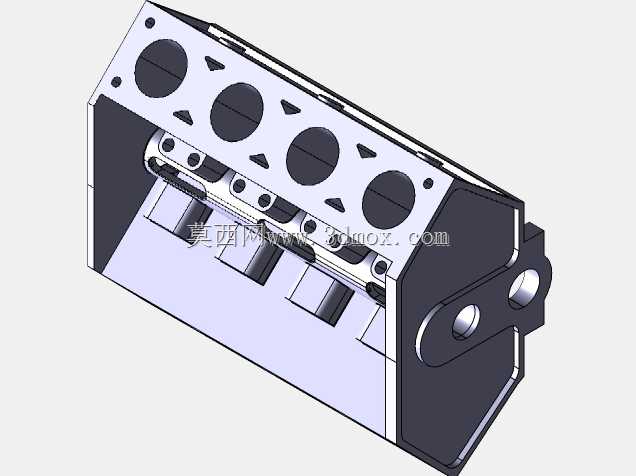

在车用内燃机、小型工程机械动力单元的开发流程中，缸体作为整台动力装置的核心承载基体，其结构合理性直接决定整机的可靠性、NVH表现与使用寿命，这套缸体数模完整还原了量产机型的主体结构，覆盖了从水道、油道布局到安装接口的全部细节，可直接用于前期方案验证、教学演示或是周边附件的匹配设计。从实际应用场景来看，这类直列四缸缸体广泛搭载于家用乘用车、小型农用机械、固定式发电机组等设备上，需要同时承受燃烧过程的爆发压力、曲轴连杆机构往复运动的交变载荷，还要兼顾冷却、润滑回路的密封与流通效率，因此在建模阶段就需要充分考虑各部位的壁厚分布、加强筋的走向布置，避免应力集中导致的缸体变形开裂。数模中完整呈现了缸体的曲轴箱腔体结构，四个缸筒的安装定位边界清晰，缸筒周围的冷却水套腔体做了连续的流道设计，能够保证工作过程中冷却液均匀带走燃烧室传递的热量，避免局部过热导致的拉缸故障；缸体下部的主轴承座位置设置了加厚的支撑筋，与主轴承盖的安装接合面做了平面度的结构预留，能够保证曲轴运转时的支撑刚度，降低高速运转下的振动幅度。从安装边界来看，缸体顶面预留了气缸盖的定位销孔与螺栓安装孔位，孔位的分布按照量产机型的紧固力矩要求做了等间距布置，能够保证缸垫压紧力均匀分布，避免燃气、冷却液、机油的串腔问题；缸体侧面预留了机油滤清器、水泵、起动机、进排气歧管相关附件的安装凸台与螺纹孔位，各凸台的高度与安装面角度都按照实际装配需求做了匹配，设计人员在做周边附件选型时，可以直接提取数模上的安装点坐标做干涉检查，省去反复测绘的步骤。缸体的油道设计采用了主油道纵向贯通、分支油道通向各主轴承座、凸轮轴安装位的布局，数模中完整还原了油道的孔径与走向，能够用于润滑系统的流阻仿真分析，验证不同转速下各润滑点的机油压力是否满足设计要求；曲轴箱部分设置了合理的回油通道，能够保证缸盖部位回流的机油快速回到油底壳，避免高速工况下机油滞留导致的呼吸口窜油问题。在建模思路上，这套数模采用了实体建模与特征参数化结合的方式，各安装孔位、壁厚、加强筋尺寸都保留了可编辑的特征参数，设计人员可以根据不同的排量需求、性能指标调整缸径、中心距、壁厚等参数，快速衍生出不同规格的缸体方案，大幅缩短前期开发的建模周期。同时数模中对缸体的加工基准面、工艺凸台都做了还原，能够直接用于后续的机加工工艺编排、夹具设计参考，覆盖从概念设计到量产工艺准备的多个环节使用需求。
