单轴双轮小型载货拖挂结构设计

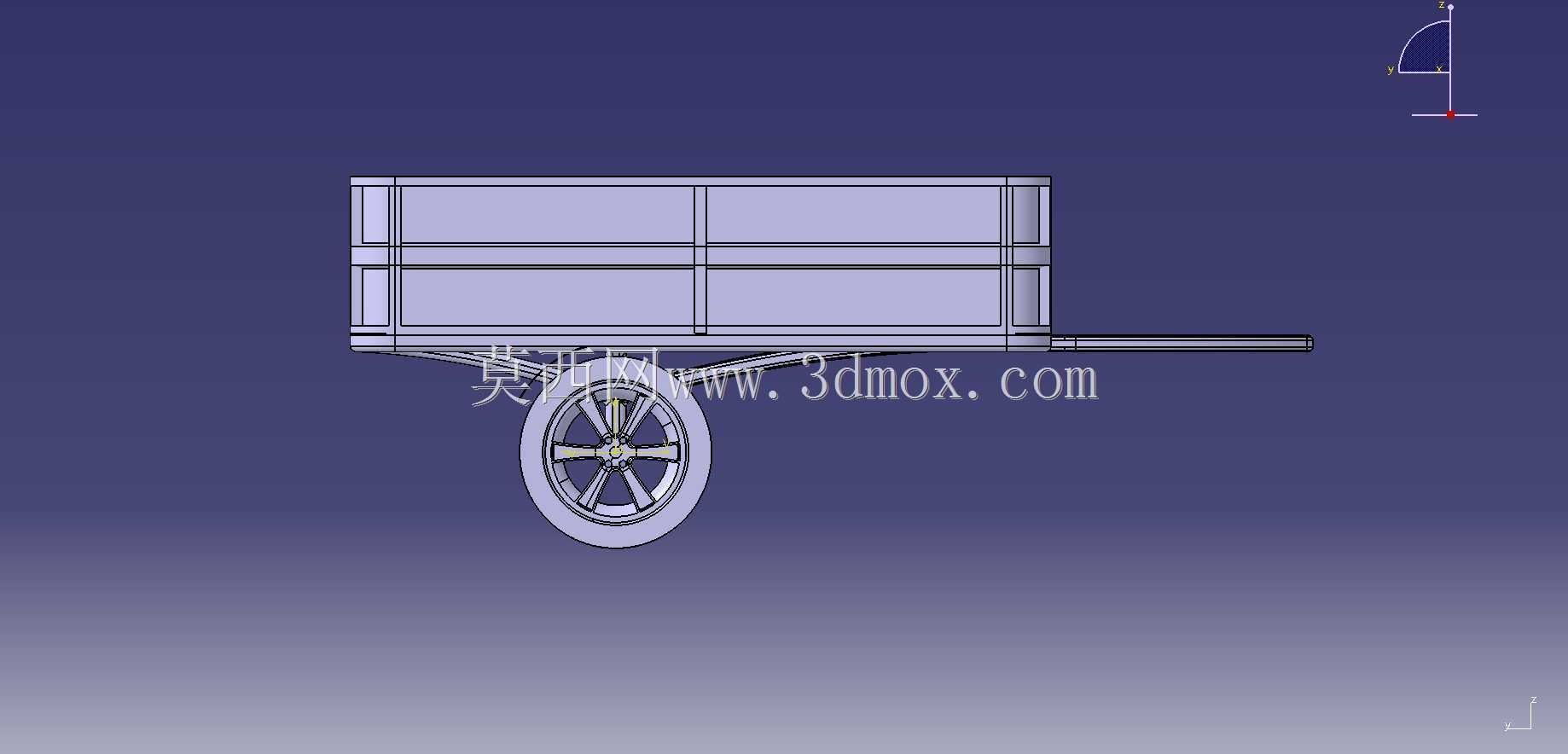

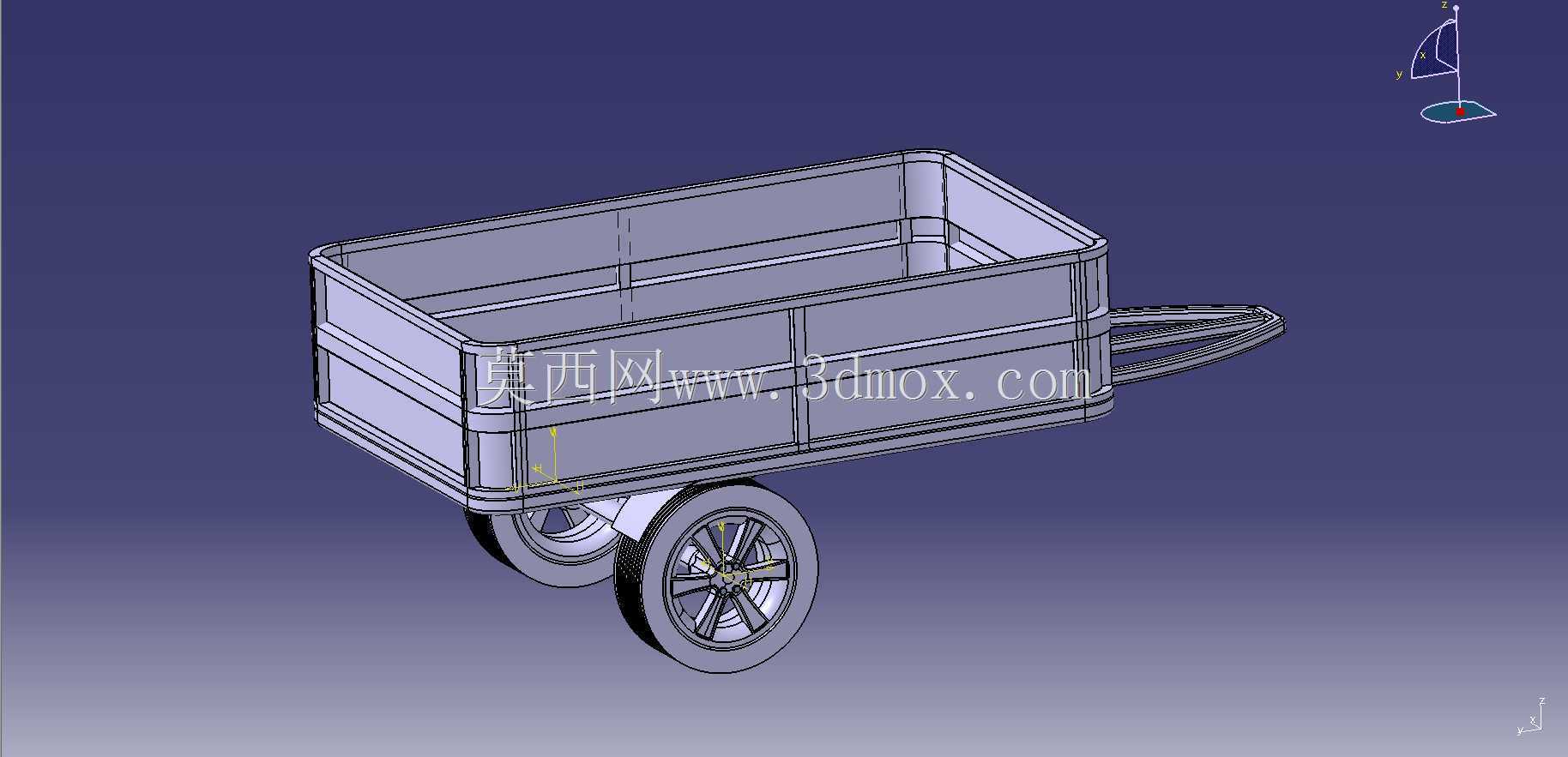

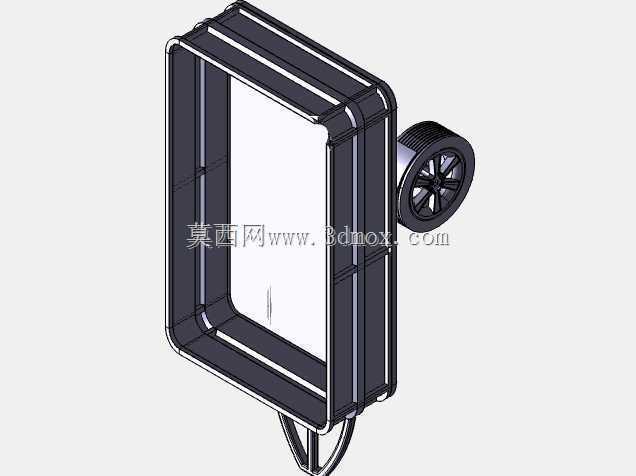

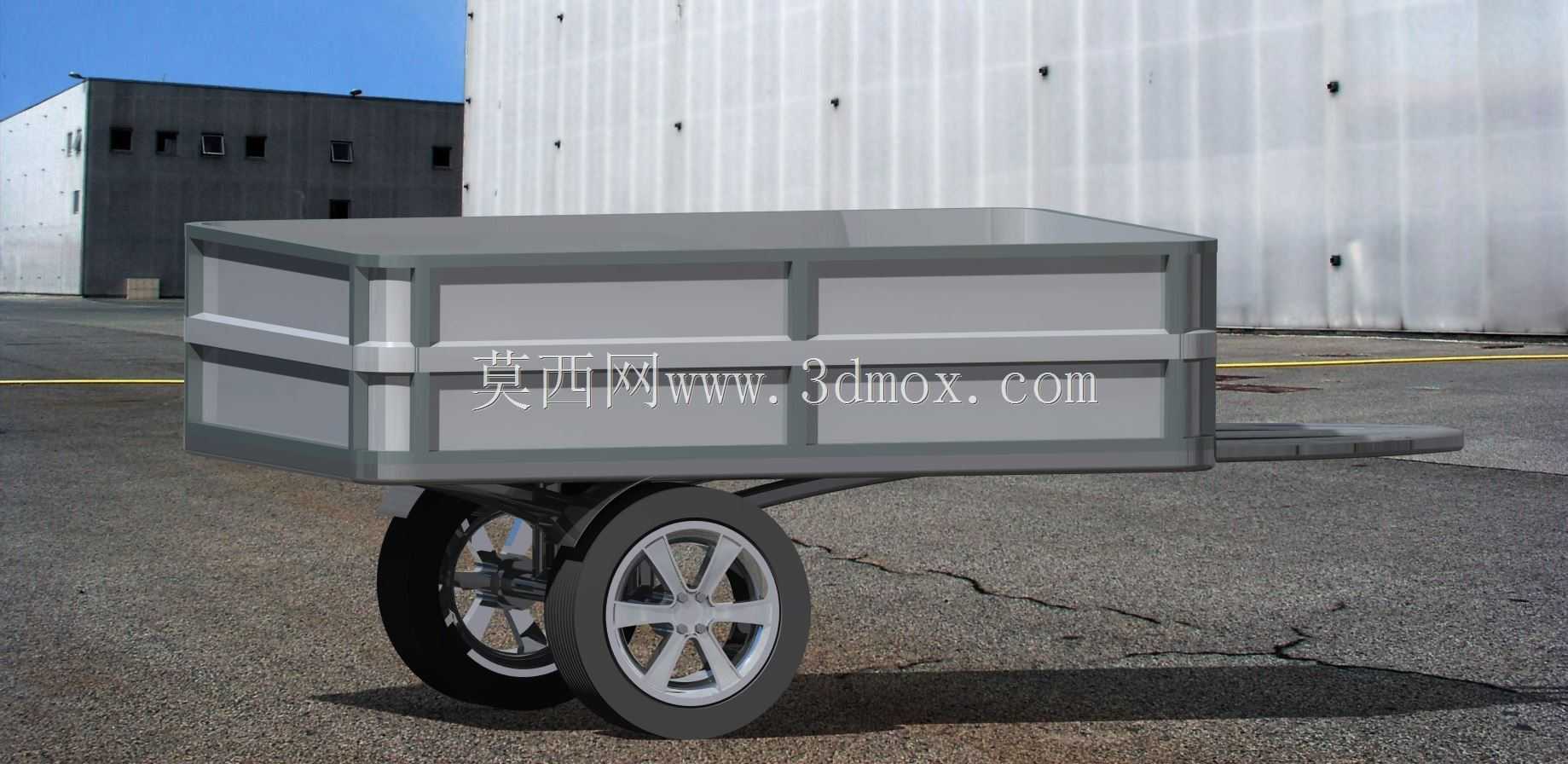

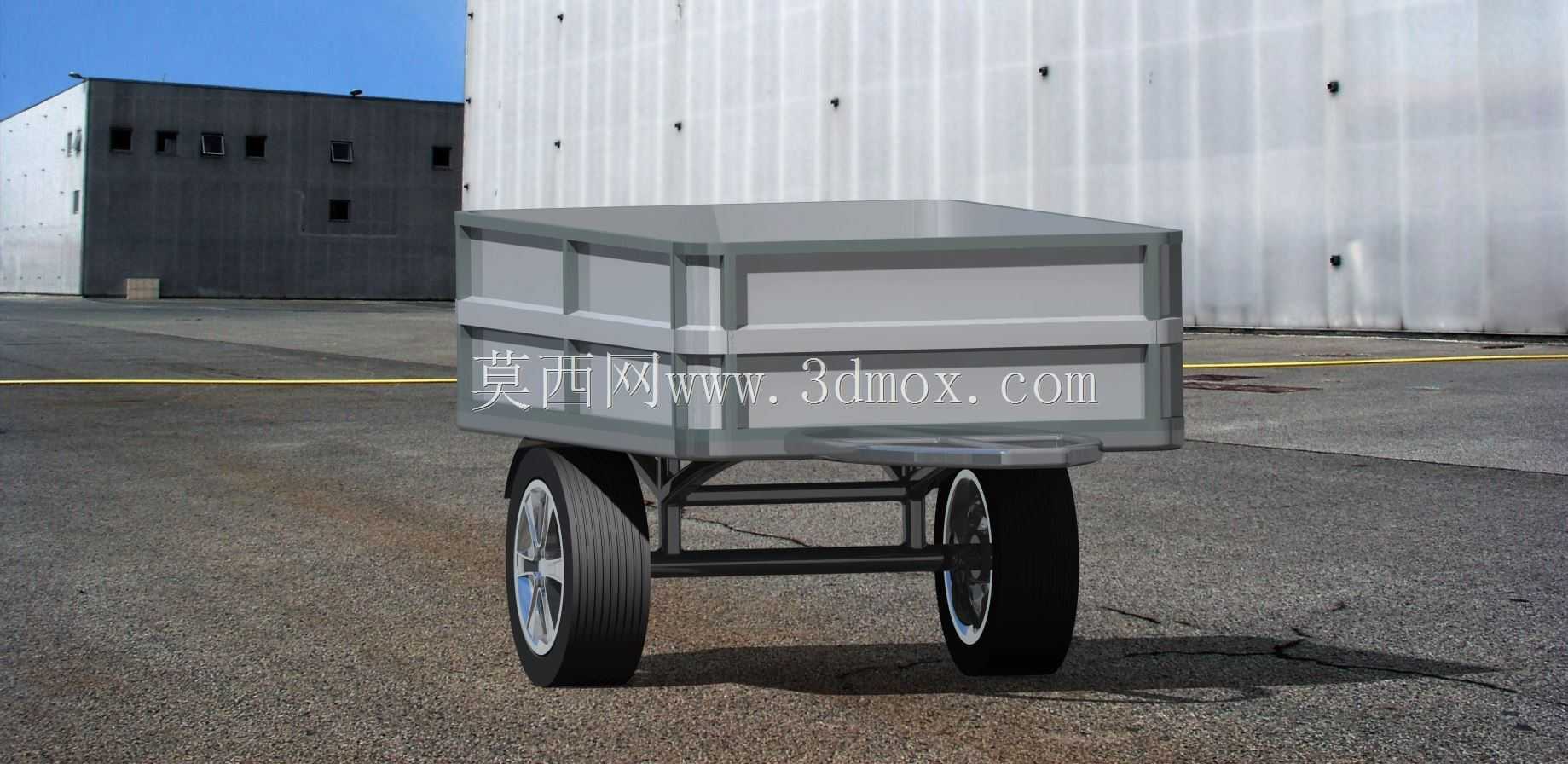

　　这款单轴双轮小型拖挂结构，核心定位是适配轻型牵引动力的短途零散货运场景，常见于厂区内部物料周转、城郊小型农具转运、户外作业配套工具运载等工况，区别于重型货运挂车，整体结构偏向轻量化、易维护的设计方向，不需要复杂的气路制动系统，依靠牵引端的制动联动即可满足低速行驶下的安全需求。从结构布局来看，整体采用中置单轴设计，轮组安装位置位于载货箱体重心正下方区域，空载与额定载荷状态下都能保证轴荷分配合理，避免出现牵引端上翘或下压力过大的问题，牵引连接端采用通用的球形牵引座接口，可匹配多数轻型牵引设备的连接尺寸，不需要额外制作转接结构即可完成挂接。载货箱体采用栏板式封闭结构，侧板与底板均采用冲压加强筋设计，在降低板材厚度控制整体自重的同时，

　　保证箱体侧壁的抗变形能力，装载散装物料或者堆叠规整货物时，不会因为侧向挤压出现侧板外凸变形的问题，箱体边缘做了卷边包边处理，既可以提升结构刚度，也能避免尖锐边角对操作人员造成划伤。轮组部分采用小直径宽基轮胎搭配钢制轮毂的组合，轮胎接地面积适中，在硬化路面行驶时滚动阻力小，同时具备一定的非铺装路面通行能力，轮毂与车轴之间采用圆锥滚子轴承支撑，可承受径向与轴向的复合载荷，满足转弯、颠簸路面行驶时的受力需求，轮拱位置预留了足够的跳动间隙，满载状态下轮胎压缩到极限位置也不会与箱体底板发生干涉。设计过程中优先考虑了加工与装配的工艺性，整个车架部分采用矩形钢管焊接成型，所有焊缝均位于结构受力的中性层位置，避免应力集中导致的焊缝开裂问题，

　　箱体与车架之间采用螺栓连接而非满焊固定，后期如果出现箱体变形或者损坏，可以单独拆卸更换，不需要整体切割车架，降低维护成本。安装边界方面，牵引销中心到车轴中心的距离经过反复校核，保证牵引端下压力控制在合理区间，不会对牵引设备的后轴造成额外载荷负担，整车宽度控制在窄体通行范围内，可通过厂区常规通道、乡村狭窄道路，不需要额外办理超限通行手续，箱体底板距离地面高度适配常规装卸站台的高度，人工装卸货物时不需要过度弯腰或者抬举过高，降低装卸作业的劳动强度。结构细节上，箱体尾部预留了可选装尾门的安装位，用户可根据实际运载需求选择安装翻板式尾门或者可拆卸栏板，运载长尺寸物料时可以拆下尾板拓展装载长度，车轴部分预留了制动鼓的安装空间，

　　后期如果需要提升行驶速度，可直接加装鼓式制动结构，不需要重新设计车轴与车架的连接位置。整体没有冗余的装饰性结构，所有外露部件均具备实际功能，车架表面预留了多个绑带挂点，装载货物后可通过绑带完成固定，避免运输过程中货物滑落，轮组外侧没有额外的装饰罩，方便日常检查轮胎气压与轮毂固定螺栓的紧固状态，日常维护时不需要拆卸额外的覆盖件，可直接完成注油、紧固件复紧等常规保养操作。
