内燃机分体式连杆传动结构设计

　　在往复式动力设备的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套分体式连杆结构的设计，完全围绕交变载荷下的可靠性、装配便捷性以及运动精度控制展开，没有多余的装饰性结构，每一处几何特征都对应实际工况的受力需求。

　　从实际应用场景来看，这类连杆广泛适配小排量四冲程内燃机、往复式压缩机以及部分需要将直线往复运动转化为旋转运动的通用动力设备，在工作过程中需要同时承受活塞传递来的气体爆发压力、往复运动惯性力以及曲轴旋转带来的交变侧向力，受力状态复杂，对结构刚度、疲劳强度以及装配精度都有极高要求。设计时首先确定了大小端的中心距参数，这个尺寸直接决定了活塞的行程范围，必须和对应机型的曲轴回转半径、活塞销孔高度严格匹配，一旦尺寸偏差超过0.02mm，就会出现活塞撞顶、压缩比异常或者运动干涉的问题。

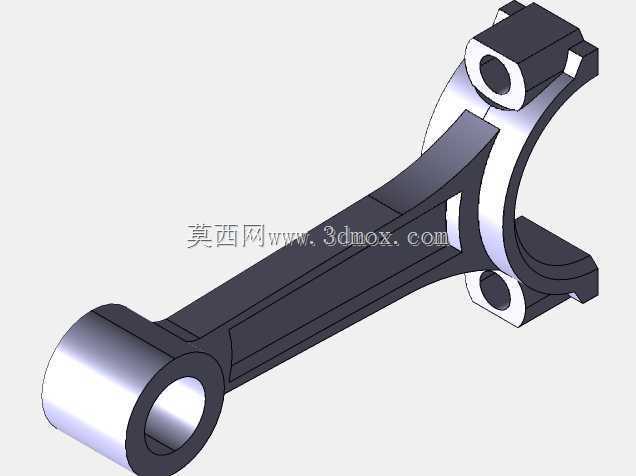

　　连杆的小端是整圆式通孔结构，用于压装活塞销衬套，和活塞销形成转动副，内孔的表面粗糙度、圆柱度公差直接影响衬套压装后的贴合度，设计时预留了合理的衬套压装过盈量，同时小端的外圆做了渐变过渡处理，和杆身的衔接处采用大圆弧平滑过渡，避免应力集中，因为小端在做功行程中会直接承受活塞传递的冲击载荷，应力集中很容易导致疲劳断裂。杆身采用了工字形截面设计，这是在兼顾轻量化和抗弯抗扭刚度的最优选择，工字形截面的翼缘厚度、腹板厚度经过受力核算，在满足最大爆发压力下的弯曲变形量要求的前提下，尽可能降低了往复运动质量，减少惯性力带来的额外载荷，杆身的截面从大端到小端是渐变收窄的，完全顺着载荷传递的路径布置，没有截面突变的区域。

　　大端采用分体式斜切口设计，配套连杆盖通过两个定位螺栓完成紧固，这种设计的核心目的是满足装配需求——内燃机装配时连杆需要从气缸上端穿入，大端的外径必须小于气缸内径，分体式结构可以在曲轴装配完成后，从曲轴下方安装连杆盖完成紧固，斜切口的设计相比平切口能进一步降低连杆大端的横向尺寸，适配更小缸径的机型，同时切口面采用了锯齿形定位结构，保证连杆盖和杆身的装配定位精度，避免螺栓承受额外的剪切力，两个螺栓孔的位置度、端面垂直度都有严格公差要求，保证螺栓紧固后大端孔的圆度不会出现超差。大端的内孔用于安装轴瓦，和曲轴的连杆轴颈形成转动副，孔的尺寸精度、表面粗糙度直接决定了轴瓦的配合间隙，间隙过大会导致机油压力不足、异响磨损，间隙过小则会出现抱轴烧瓦的故障。

　　在安装边界上，小端的宽度尺寸需要和活塞的销座间距匹配，保证连杆在活塞销上有合理的轴向窜动间隙，避免运动过程中出现卡滞；大端的两侧面和曲轴连杆轴颈的开档宽度需要预留0.1-0.2mm的轴向间隙，补偿曲轴的轴向窜动以及加工装配误差；连杆螺栓的紧固力矩有严格要求，需要按照规定力矩分三次拧紧，保证连杆盖的结合面完全贴合，不会在交变载荷下出现松动。整个结构的所有倒角、圆角都经过优化，没有尖锐的棱角，一方面是避免热处理过程中出现应力集中导致开裂，另一方面也减少装配过程中对轴瓦、衬套等配合件的刮伤。从运动校核的角度，设计时已经验证了整个运动行程中，连杆和气缸壁、曲轴平衡块、活塞裙部都不会出现运动干涉，所有的运动间隙都在合理范围内，能够满足额定转速下的长期可靠运行。
