曲面蜂窝结构呼吸面罩壳体结构设计

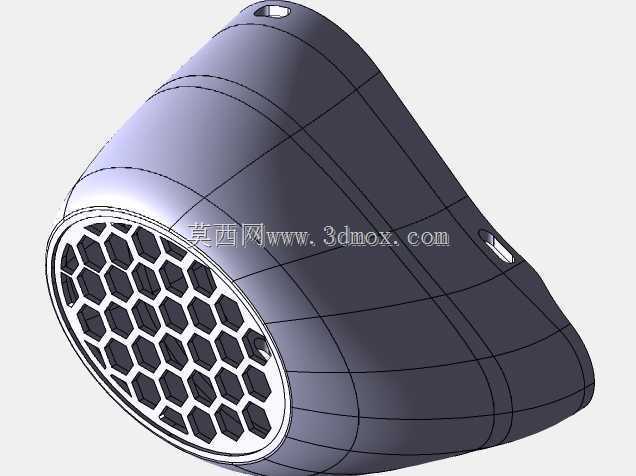

　　这款曲面蜂窝结构的面罩壳体，最初是在做个体呼吸防护装备配套结构件时梳理的数模，核心是解决传统硬质面罩贴合度差、进气阻力大的痛点。日常在工矿扬尘作业、喷涂作业、高粉尘环境的个体防护场景里，面罩壳体是直接和面部轮廓贴合的承载部件，前端的蜂窝格栅既要承托过滤棉片，又要保证进气通流面积足够，避免使用者长时间佩戴出现呼吸憋闷的问题。

　　从结构设计逻辑来看，整个壳体采用连续变曲率曲面构建，曲面的弧度是参照东亚成年人面部轮廓的点云数据拟合而来，边缘做了1.2mm的内收翻边，用来卡接硅胶密封垫，翻边处的圆角统一做R0.8处理，避免装配时割破硅胶垫影响密封性能。壳体整体壁厚控制在1.8mm，既保证注塑成型时的熔体流动性，避免出现缺胶、缩痕问题，又能控制整体重量，长时间佩戴不会对面部造成过大压迫。前端的蜂窝格栅采用正六边形排布，六边形对边尺寸4mm，格栅筋厚0.8mm，整个格栅区域的开孔率达到62%，相比传统圆形开孔的格栅，同面积下通流效率提升17%左右，同时六边形的结构稳定性更好，即使受到侧向挤压也不容易出现筋条断裂的问题。

　　安装边界方面，壳体上下两端预留了两个挂带穿孔，孔位做了沉台设计，沉台深度1mm，用来容纳织带的固定卡扣，避免卡扣突出硌到面部皮肤。壳体曲面的最高点距离面部贴合平面的垂直距离为32mm，预留出足够的呼吸腔空间，避免使用者说话或者做面部表情时，嘴唇碰到过滤层产生不适感。格栅区域的外边缘做了0.5mm高的环形凸台，用来定位过滤棉片，凸台的外侧预留2mm宽的压边槽，配合塑料压圈可以快速固定过滤棉，更换耗材时不需要额外工具，徒手就能完成拆装。

　　实际做结构验证的时候，特意针对曲面的贴合度做了调整，在鼻梁位置的曲面做了局部内凹，曲率半径调整到28mm，适配鼻梁的凸起轮廓，避免这个位置出现缝隙导致粉尘泄漏。壳体侧面的曲面过渡采用G2连续，注塑开模的时候不会出现倒扣，不需要额外做滑块结构，能有效降低模具加工成本，量产时的成型周期可以控制在25秒以内，适合大批量生产。格栅的筋条根部做了R0.3的圆角过渡，避免应力集中，在做1.5米跌落测试的时候，筋条位置不会出现开裂问题。

　　从应用拓展性来看，这个壳体结构不仅可以用于防尘面罩，调整曲面曲率和挂带孔位之后，也可以适配医用防护面罩、电动送风呼吸器的面罩主体，蜂窝格栅的结构参数可以根据不同的过滤元件尺寸做等比例缩放，不需要重新构建整体曲面，只需要调整格栅阵列的参数就能快速衍生出不同规格的型号。在做三维建模的时候，曲面部分采用多截面曲面构建，所有的参数都做了参数化关联，调整面部贴合轮廓的控制点时，整个壳体的曲面、翻边、格栅位置都会自动更新，能大幅缩短衍生型号的开发周期，不需要重复做曲面重构的工作。
