适配小直径杆的汽车手制动手柄结构

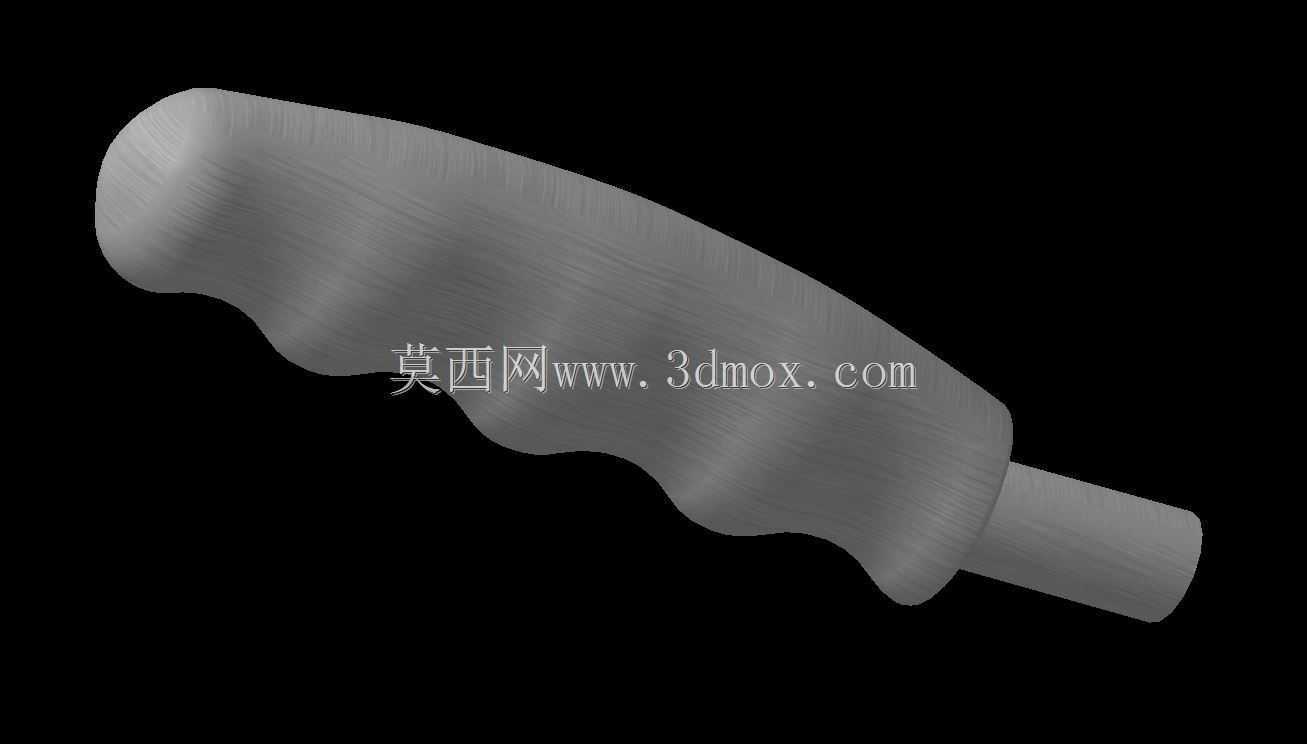

　　在乘用车辆驻车操纵系统的配套设计中，手制动手柄作为直接承接驾驶员操作力的终端部件，其握持贴合度、安装适配性直接影响驻车操作的手感与可靠性，本次设计的通用型手制动手柄，核心针对直径30mm以下的手制动杆做适配开发，覆盖多数搭载电子制动器的乘用车型的改装与配套需求。从实际装车场景来看，这类手柄主要服务于后市场改装以及整车小批量试制阶段的操纵件匹配，不少车型原厂配置的手制动杆握持区域偏细，长时间操作容易出现打滑、硌手的问题，尤其是冬季佩戴手套操作时，过小的握持接触面积会导致施力不畅，甚至出现驻车制动力度不足的安全隐患，这款手柄的外形设计充分参考了人体握持的自然姿态，握持区域做了连续的内凹指槽结构，完全贴合人手指弯曲后的贴合轮廓，

　　当手掌自然搭在手柄上时，四根手指可以刚好嵌入对应的凹槽内，拇指可以自然搭在手柄上侧的弧面，整个握持过程不需要刻意调整手型，施力方向可以顺着手柄的轴向直接传递到下方的制动杆上，减少力传递过程中的损耗。设计阶段首先明确了安装边界条件，手柄底部的安装孔做了适配30mm以下直径杆体的公差设计，安装时不需要对原车的手制动杆做额外的切削、焊接加工，只需要将手柄对准杆体端部压入到位即可完成固定，针对不同直径的杆体，安装孔内壁可以通过配套的衬套做间隙补偿，确保压装后手柄不会出现周向转动或者轴向窜动，避免长期使用后出现松动异响的问题。从结构强度角度考虑，整个手柄采用一体化的实体结构设计，握持区域的壁厚做了均匀化处理，

　　最薄位置的壁厚也能满足成年人最大施力工况下的强度要求，不会出现施力过大导致手柄断裂、变形的问题，手柄与杆体连接的根部做了圆弧过渡处理，避免应力集中导致的连接位置断裂，这一位置是手制动手柄最容易出现失效的部位，日常使用中频繁的扳动操作会在根部产生交变应力，圆弧过渡的设计可以将应力分散到更大的区域，大幅提升部件的疲劳寿命。外形尺寸方面，整个手柄的握持长度控制在成年人手掌完全握持的合理区间，既不会因为长度过短导致握持不充分，也不会因为长度过长干涉周边的中控台部件，安装后手柄的最外端与周边仪表台、换挡机构的安全间隙控制在15mm以上，即使在最大角度扳动手柄的过程中，也不会和周边部件发生磕碰干涉。表面的纹理设计参考了常用操纵件的防滑处理逻辑，

　　采用细腻的拉丝纹理，既可以提升握持时的摩擦力，避免出汗或者戴手套操作时打滑，也不会因为纹理过于粗糙导致长时间握持硌手，手柄端部的圆弧过渡做了大圆角处理，即使操作时手滑碰到端部，也不会出现尖锐棱角划伤的问题。从实际适配的车型范围来看，只要原车手制动杆直径在30mm以内，且采用电子制动器的手动驻车结构，都可以直接安装这款手柄，不需要额外调整驻车机构的行程或者拉力，安装完成后只需要扳动手柄验证几次操作行程，确认手柄固定牢固、驻车功能正常即可投入使用，相比需要定制加工的专用手柄，这种通用化的设计可以大幅降低配套与改装的成本，也减少了安装过程中的加工工序，普通的维修人员不需要专用工具就可以完成更换操作。在三维建模过程中，整个手柄的曲面做了连续的G2过渡处理，指槽位置的曲面曲率经过反复调整，确保握持时每个手指的接触压力分布均匀，不会出现局部压力过大导致的操作不适，安装孔的同轴度公差控制在0.1mm以内，确保压装后手柄和杆体保持同轴，不会出现歪斜的问题，影响操作手感与外观一致性。
