小功率DC-DC电源转换模块结构设计

　　在低压配电、车载电子、小型工控终端这类对供电电压匹配有刚性需求的场景里，小功率DC-DC转换单元是支撑不同电压等级器件协同工作的核心部件，本次涉及的2W功率等级转换模块，主要面向负载功率不高、安装空间紧凑的应用场景，比如两轮代步车的电控辅助供电、小型传感节点的电压适配、手持检测设备的内部电源转换等工况，这类场景不需要大电流输出能力，但对模块的安装适配性、运行稳定性、外围电路兼容性有明确要求。

　　从实际功能逻辑来看，该模块核心作用是实现直流电压的等级变换，将输入端的某一固定直流电压转换为负载端所需的另一档直流电压，2W的额定输出功率决定了它的适配负载范围，主要给控制芯片、小型信号继电器、低功耗传感单元这类小功率器件供电，不会承载动力回路的大电流负载。设计过程中首先要考虑的是功率回路的布局合理性，功率器件的走线要尽量短且宽，减少线路阻抗带来的压降与发热，信号反馈回路要远离功率开关区域，避免开关噪声干扰反馈采样精度，保证输出电压的稳定性。

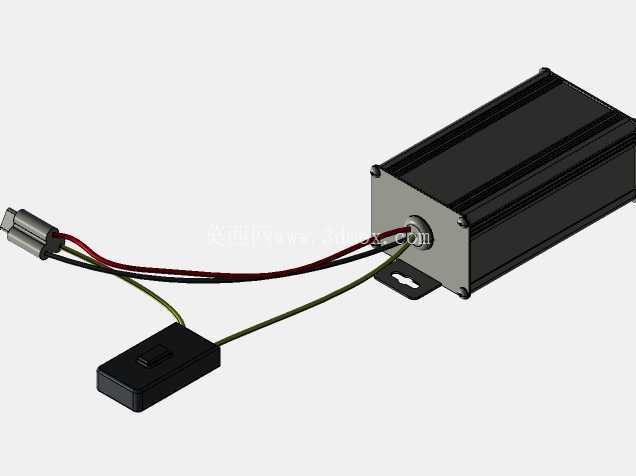

　　外形结构上，这类小功率模块通常采用封闭式塑壳封装，整体轮廓方正，边角做圆弧过渡处理，避免安装过程中划伤操作人员或周边线束，外壳预留散热格栅区域，对应内部功率器件的安装位置，保证工作过程中产生的热量能够及时散出，不会因为热量累积导致器件参数漂移。安装边界方面，模块本体的长宽尺寸控制在适合紧凑空间安装的范围，引脚采用标准直插或贴片式排布，引脚间距符合通用PCB安装孔位规范，既可以直接焊接在主控电路板上作为板载电源模块使用，也可以通过外接引脚座实现可拆卸式安装，方便后期维护更换。

　　设计思路上优先平衡了体积与性能的关系，2W功率等级下不需要额外加装大面积散热片，依靠外壳自然散热即可满足满负载运行的温升要求，内部PCB采用双层板布局，顶层布置功率开关器件、变压器、输入输出滤波电容，底层布置反馈控制芯片、采样电阻、补偿网络，分层布局能够有效减少强弱电之间的信号串扰。输入端口设置防反接保护电路，避免安装过程中正负极接反导致模块烧毁，输出端口设置过流保护阈值，当负载端出现短路或过流情况时，模块会自动切断输出，故障排除后可自动恢复工作，降低故障扩大的风险。

　　在车载两轮设备的应用场景中，该模块可以将车载动力电池组的高电压转换为控制回路所需的低电压，给车灯控制单元、仪表显示单元、刹车信号传感单元供电，这类场景下模块需要适应一定的振动工况，因此内部器件全部采用贴片式焊接，较大质量的电解电容额外点胶固定，避免长期振动导致引脚脱焊。在小型工控传感节点应用中，模块可以将现场总线供电的24V直流电压转换为传感芯片所需的5V或3.3V电压，模块的低静态电流特性能够减少待机状态下的功率损耗，适配电池供电的低功耗应用场景。

　　结构细节上，外壳的安装孔位采用对称式设计，支持水平、垂直两种安装方向，适配不同设备内部的安装空间走向，外壳接缝处做卡扣式密封处理，能够阻挡日常使用环境中的灰尘、少量溅水进入模块内部，提升环境适应能力。引脚的镀层采用标准锡铅合金镀层，可焊性符合通用电子焊接工艺要求，不管是手工焊接还是回流焊工艺都能实现可靠连接，不会出现虚焊、脱焊的问题。模块的输入输出电压范围做了一定的冗余设计，允许输入端电压在额定值上下一定范围内波动，依然能够保证输出电压的稳定，适配实际工况中供电电压存在小幅波动的情况，不会因为输入电压的短暂波动导致后端负载工作异常。
