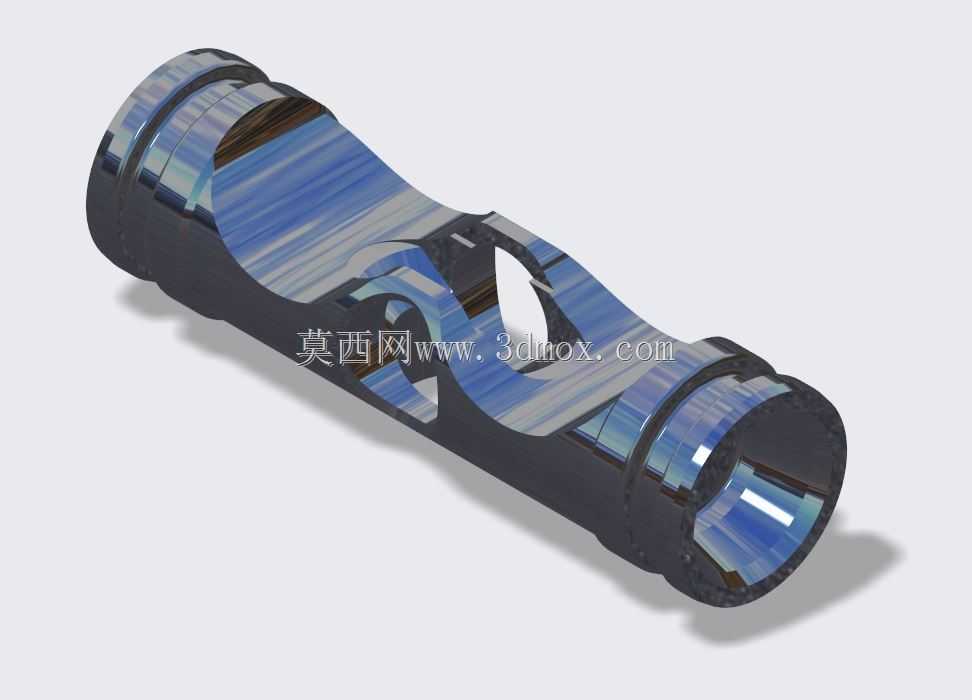

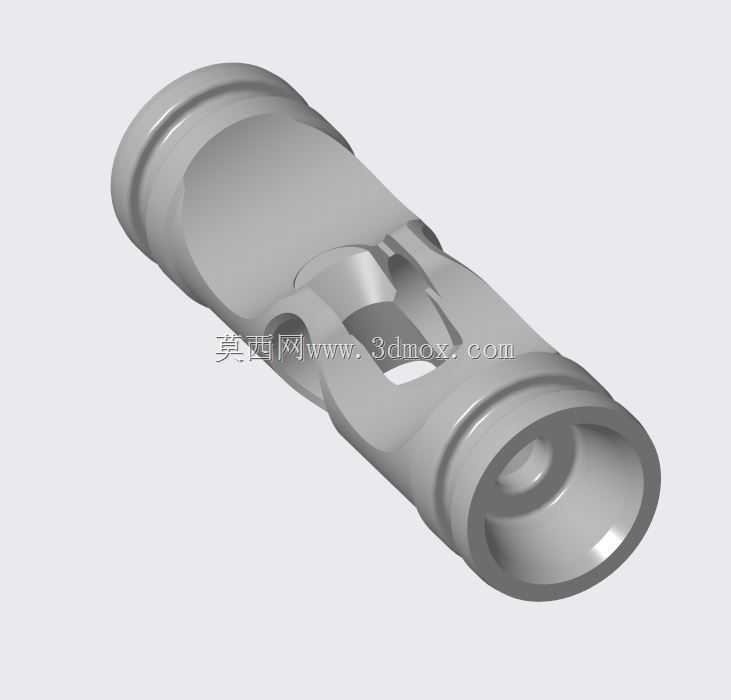

CA6140车床专用LBP型传动轴结构

　　在普通卧式车床的主传动与进给传动链路里，轴类零件是串联动力输入、变速机构、执行端的核心载体，这款适配CA6140车床的轴件，主要承担主轴箱内特定档位的扭矩传递、齿轮定位以及回转支撑功能，区别于常规光轴与花键轴，该轴件在结构上做了针对性的异形槽设计，用来匹配拨叉的换挡动作，实现传动比的平稳切换。从实际装配场景来看，该轴的两端轴颈分别对应箱体上的滚动轴承安装位，轴颈的圆柱度、同轴度公差直接影响整根轴的回转精度，若轴颈形位公差超差，会直接导致齿轮啮合间隙不均，车床切削时出现振纹、打齿甚至传动卡滞的问题。轴身的环形槽结构主要用来安装轴用弹性挡圈，实现对装配在轴上的滑移齿轮、固定齿轮的轴向定位，限制齿轮在传递扭矩过程中的轴向窜动，

　　保证齿轮啮合宽度始终处于设计范围内，避免偏载造成的齿面异常磨损。轴身开设的异形通槽是整个零件的设计核心，该槽位与换挡拨叉的端头配合，拨叉在操纵机构的带动下沿槽面滑动，带动轴上的滑移齿轮移动，实现不同转速档位的啮合切换，槽的侧壁粗糙度、槽宽尺寸公差直接影响换挡的顺畅度，若槽宽尺寸偏小，会出现换挡卡滞、拨叉磨损过快的问题，若槽宽偏大，则会导致齿轮啮合位置偏移，传动过程中产生冲击噪音。从安装边界来看，该轴的总长需要匹配CA6140车床主轴箱对应安装腔的轴向尺寸，两端轴颈的直径与箱体轴承孔的尺寸适配，装配时需要保证轴的轴向窜动量控制在0.01-0.03mm范围内，径向跳动量不超过0.02mm，才能满足车床高速回转时的精度要求。在功能特性上，

　　该轴在传递额定扭矩的同时，需要承受换挡过程中的轴向冲击载荷，因此材质选用45号钢经调质处理，轴颈、槽口等易磨损部位做高频淬火处理，硬度达到HRC45-50，兼顾芯部的韧性与表面的耐磨性，避免长期使用后出现槽口变形、轴颈磨损的问题。在实际车床运维场景中，这类轴件属于易损传动件，当车床出现换挡卡顿、切削振纹、传动异响时，往往需要拆解检查该轴的槽口磨损情况、轴颈的圆度误差，若磨损量超过0.1mm就需要更换新件，否则会进一步损坏啮合齿轮与轴承，造成更大的维修成本。从设计思路层面，这款轴件没有采用复杂的花键结构，而是通过轴身的平键位与异形槽结合的方式，既满足了扭矩传递的需求，又简化了加工工艺，降低了零件的制造成本，

　　轴端的倒角设计方便装配时轴承与齿轮的导入，避免装配过程中刮伤轴承内圈与齿轮孔壁。轴身的退刀槽设计对应磨削加工的工艺需求，保证轴颈磨削时可以加工到完整的配合面，不会出现磨削台阶，影响轴承的装配贴合度。在三维建模过程中，这类轴件需要重点关注各轴段的同轴度约束、槽位的对称度约束，建模时需要先绘制回转主体轮廓，通过旋转特征生成基础轴体，再通过拉伸切除、倒角、圆角等特征完成细节结构的构建，所有配合面的尺寸需要严格对应CA6140车床的原厂装配尺寸，保证替换件可以直接装配使用，不需要二次修配。在设备实际运行过程中，该轴的回转精度直接影响车床的加工精度，尤其是在车削外圆、端面工序时，轴的径向跳动会直接复映到工件表面，造成工件的圆度、平面度超差，因此在零件加工完成后，需要做动平衡测试，控制剩余不平衡量在允许范围内，避免高速回转时产生振动。
