星型五缸径向活塞动力机构装配结构

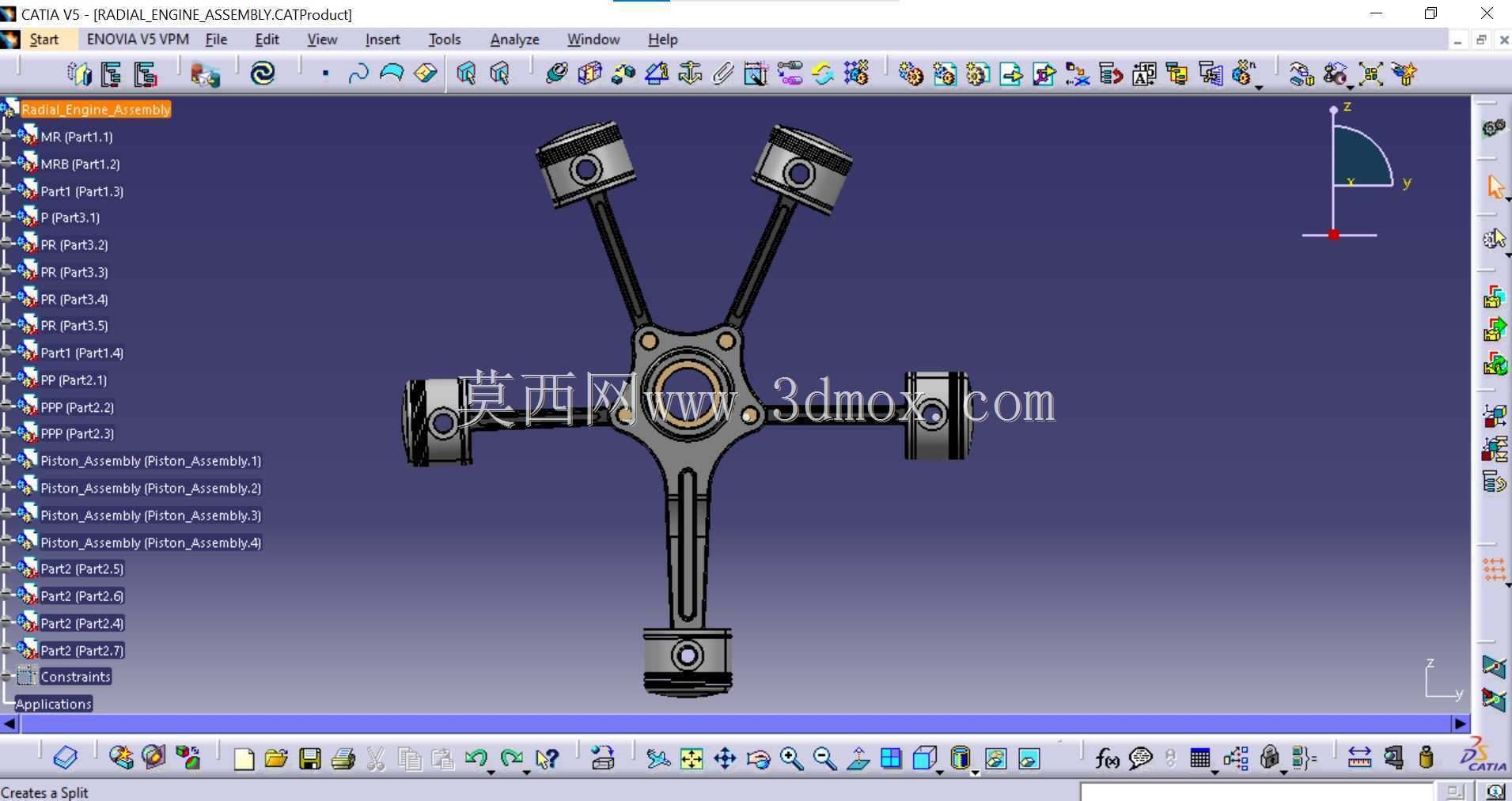

　　这套径向布置的活塞动力总成，核心采用五缸沿中心曲轴周向均匀辐射的布局逻辑，区别于直列、V型动力单元的排布方式，所有气缸的轴线均交汇于曲轴回转中心，从端面观察呈现规则的星型放射形态，这种布局最早在早期航空动力领域得到大规模应用，核心优势在于同排量下整机轴向尺寸可以做到极短，能够适配早期螺旋桨飞机狭窄的机头安装空间，同时所有活塞共用同一道曲柄销，曲轴结构相比多缸直列机型大幅简化，整机自重可以控制在更低水平，对于早期对重量极度敏感的轻型飞行器而言，这种结构的功重比优势是直列机型难以比拟的。

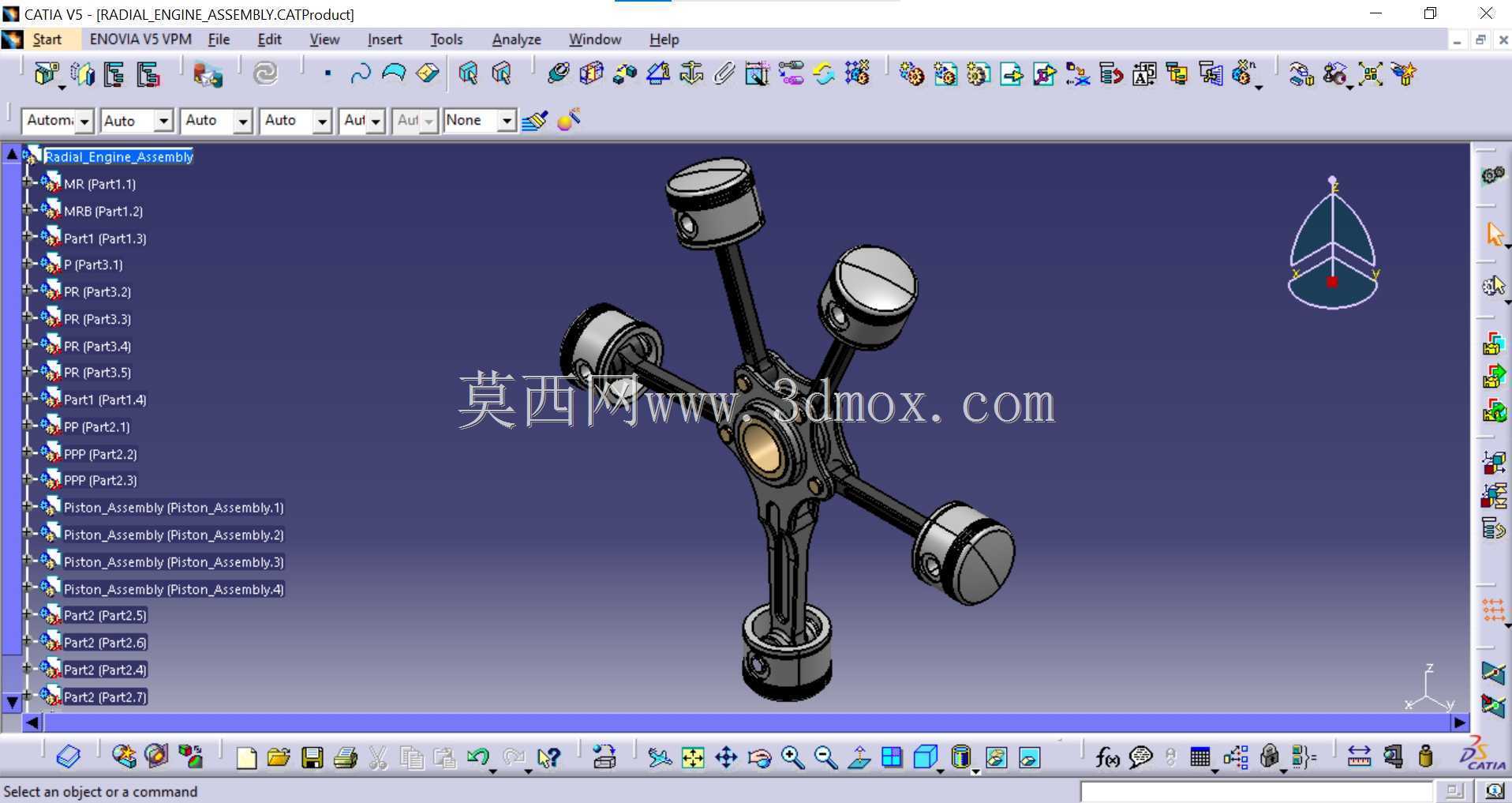

　　从实际功能实现逻辑来看，这套机构的核心运动传递路径为：五个气缸内的活塞分别通过独立的连杆与中心曲柄销连接，活塞在气缸套内做往复直线运动时，通过连杆将直线推力转化为曲轴的旋转扭矩，由于五个气缸沿周向间隔72度均匀分布，做功冲程可以实现更均匀的扭矩输出，曲轴运转的平顺性优于同缸数的直列机型，不需要额外加装大尺寸平衡轴来抵消一阶二阶往复惯性力，仅靠曲轴本身的平衡块即可抵消大部分振动。在实际工况下，这种布局的动力单元在低转速区间即可输出较大扭矩，对于早期直接驱动螺旋桨的航空动力场景而言，可以省去复杂的减速机构，直接匹配螺旋桨的最佳工作转速区间，降低动力传递路径的功率损耗。

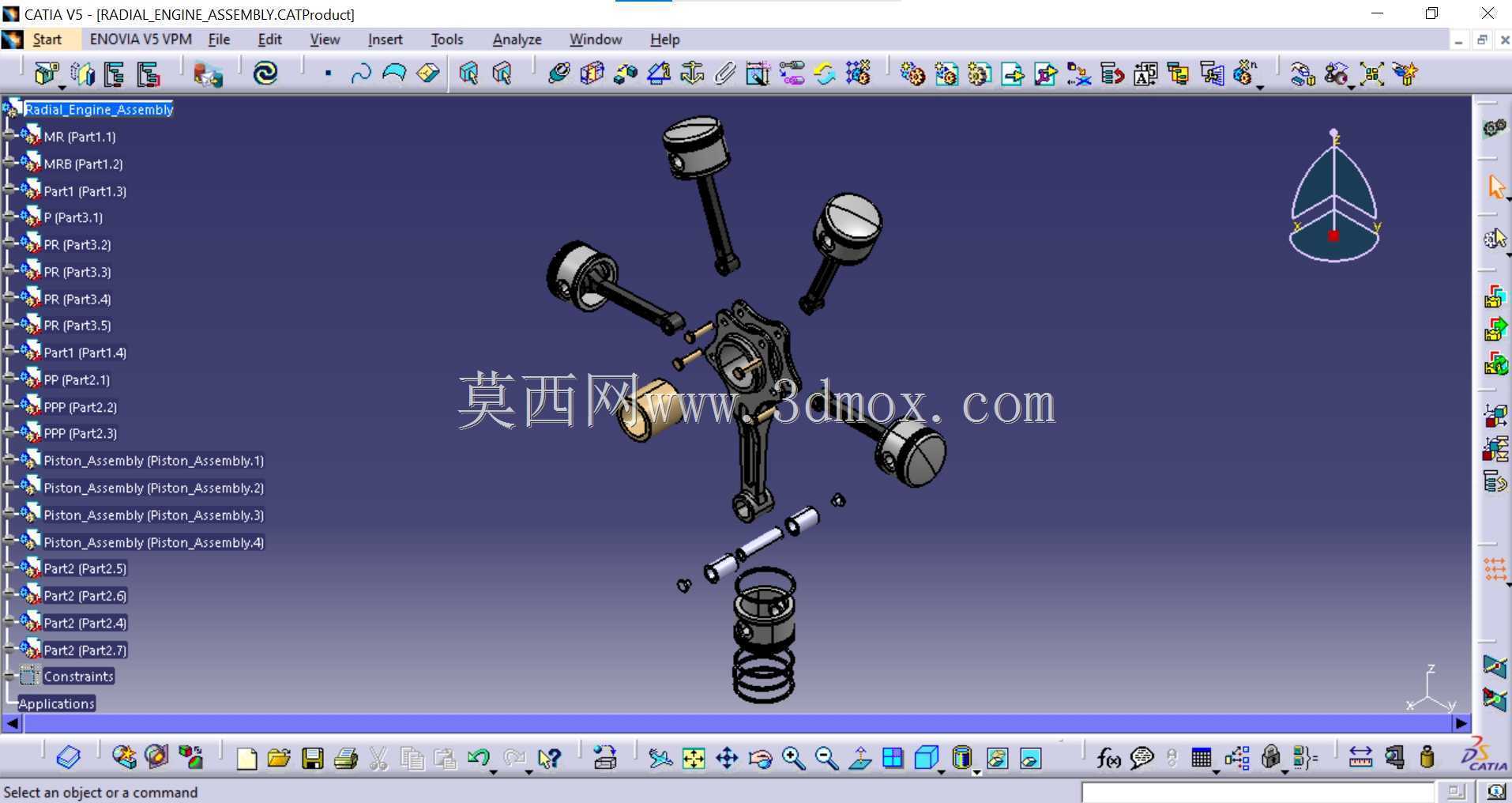

　　从结构设计的细节来看，整套总成采用自下而上的装配逻辑，核心基准为中心曲轴组件，所有气缸组件、活塞连杆组件均以曲轴回转中心为定位基准进行周向阵列装配，每个气缸的安装定位面均与曲轴轴线保持垂直，保证活塞运动过程中不会出现偏磨，连杆与活塞销、曲柄销的配合间隙按照往复运动部件的公差要求进行设计，保证高速运转下的润滑介质能够形成有效油膜，避免金属直接接触造成的异常磨损。气缸体的散热结构采用外露式散热片设计，适配早期风冷的散热需求，不需要布置复杂的水冷管路，进一步降低整机自重与结构复杂度，适合在轻量化要求高、维护条件有限的场景下使用。

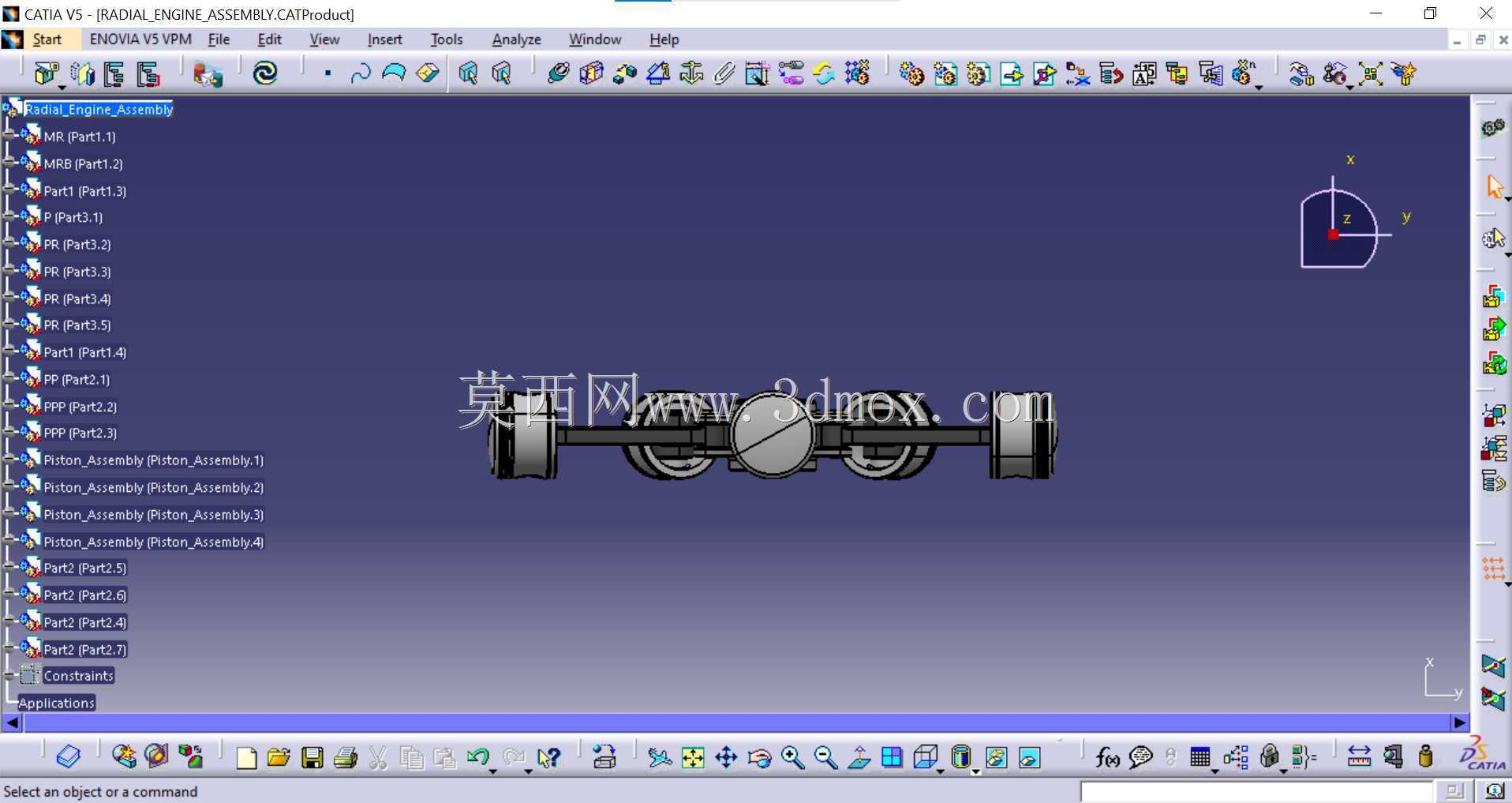

　　从安装边界与尺寸约束来看，这套动力总成的最大外轮廓为以曲轴中心为圆心的圆形结构，安装时仅需要固定中心曲轴的主轴承座即可完成核心定位，外围气缸不需要额外的支撑结构，安装接口可以设计为环形法兰形式，直接与设备的主安装面连接，轴向尺寸仅相当于单缸的长度加上前后端盖的厚度，相比同排量直列五缸机型，轴向长度可以缩短60%以上，径向尺寸虽然相比直列机型更大，但对于机头截面为圆形的飞行器而言，圆形的外轮廓可以完美适配机身的气动外形，不会造成额外的气动阻力浪费。

　　在实际应用场景的拓展上，这种径向布局的动力结构除了早期航空领域外，在部分小型固定式动力设备、轻型特种车辆、模型动力装置上也有应用，其结构简单、维护便捷、低扭充足的特性，对于需要高可靠性、低维护成本的动力场景具备独特优势。设计过程中需要重点关注的是连杆与曲柄销的配合润滑，由于多根连杆共用同一道曲柄销，该位置的载荷循环频率远高于普通直列机型，需要在曲柄销内部设计专门的润滑油道，保证每个连杆轴瓦都能得到持续的压力润滑，避免高载荷下出现抱轴故障。同时活塞的往复运动方向沿径向分布，活塞环的受力方向相比直列机型存在周向的周期性变化，活塞环的开口位置设计需要避开活塞销座与主推力面，保证气缸密封的可靠性，减少做功冲程的燃气泄漏，提升整机的动力输出效率。
