星型四缸内燃动力装置结构三维建模

　　这款星型排布的四缸动力装置，早期多用于轻型通航飞行器、小型便携动力机组场景，其紧凑的径向布局能在有限的径向空间内集成多组做功单元，相比同排量直列动力结构，整体轴向尺寸更短，曲轴受力更均匀，单根曲轴即可承接所有气缸的做功冲量，大幅缩减动力传递路径的损耗。从结构设计逻辑来看，整套模型还原了实际产品的装配层级：顶部带密集散热鳍片的缸体组件，每一圈鳍片的间距、厚度都参考风冷散热的实际需求设定，保证气缸工作时的热量能通过流经鳍片的气流快速带走，不需要额外布置复杂的水冷管路，适配无持续冷却液补给的移动作业场景。缸体侧部布置的气门与管路接口，对应实际设备的进排气通路与燃油供给通路，接口的安装法兰尺寸、

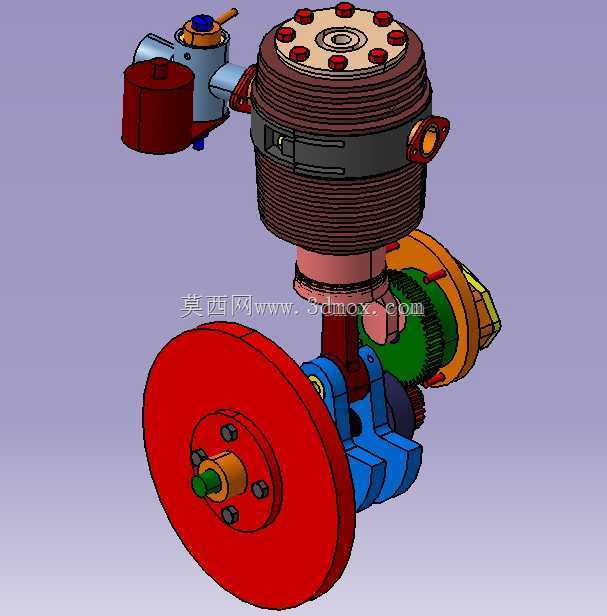

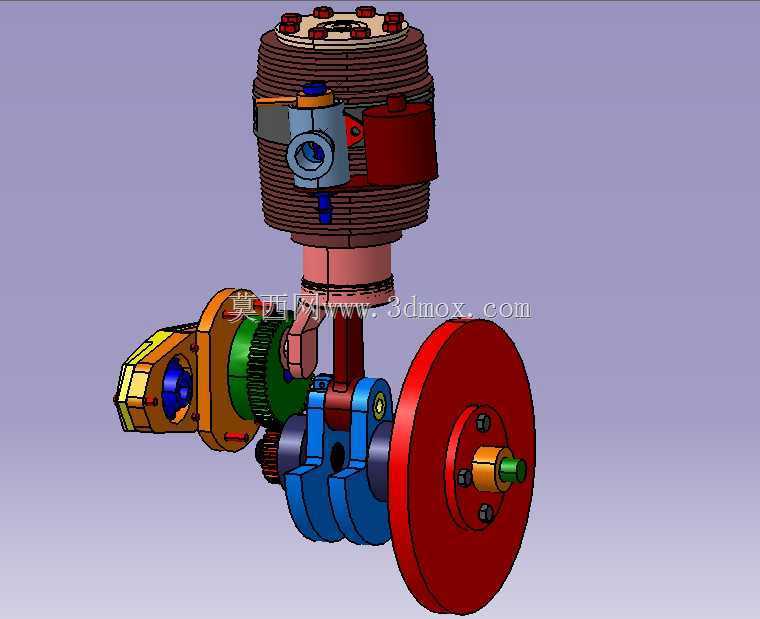

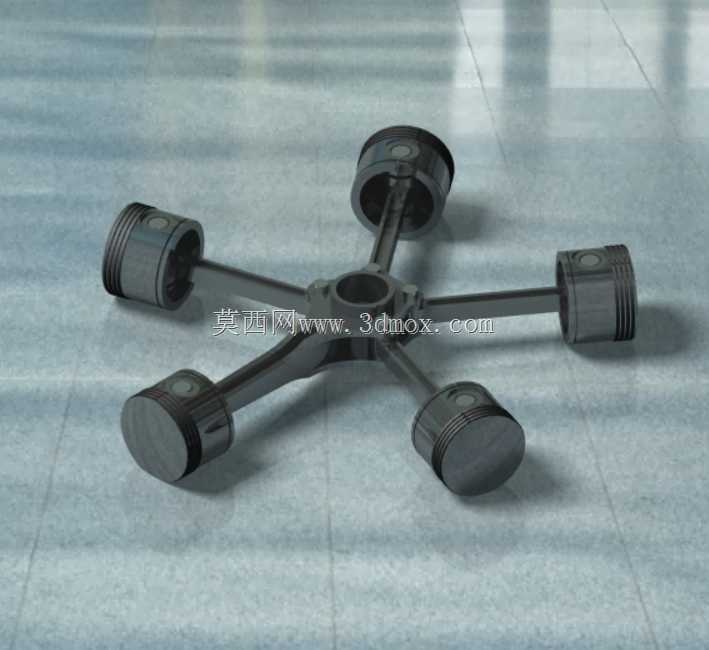

　　螺栓孔位都按照通用小排量星型动力的安装规范预留，方便后续对接进排气歧管、化油器或燃油喷射组件。下部的曲柄连杆机构是整套动力的核心传动单元，每个活塞通过独立的连杆铰接在曲轴的曲柄销上，建模时还原了连杆的轴瓦配合间隙、活塞销的卡簧限位结构，保证各气缸的做功行程能按顺序推动曲轴旋转，不会出现运动干涉。曲轴输出端集成的大直径带轮，用于对接后续的负载传动系统，带轮的轮槽尺寸、安装螺栓的分布圆直径都参考通用工业传动带的匹配标准，可直接适配常规V带或同步带传动，不需要额外定制转接法兰。侧部伸出的齿轮传动组件，对应实际设备的附件驱动通路，可用于驱动磁电机、润滑油泵、冷却风扇等附属部件，齿轮的模数、齿宽都按照小功率附件传动的载荷需求设定，

　　保证传动过程中齿面接触应力处于合理区间，避免长期运转出现断齿或过度磨损。从安装边界来看，整套动力装置的安装基准位于曲轴箱体的下部法兰，法兰上的安装孔位按照圆周均匀排布，适配通用的动力安装支架，安装时需要预留的径向空间主要集中在缸体散热鳍片的外围，保证散热气流能无阻碍流经鳍片表面，轴向空间则需要预留输出带轮侧的传动带安装、张紧空间，以及缸体顶部的火花塞、气门调节机构的操作空间，方便后续日常维护调整。整套模型的各零件配合关系完全按照实际装配工艺设定，比如缸体与曲轴箱的定位销孔位置、活塞环的槽位尺寸、轴承的配合公差，都能直接用于结构原理演示、装配工艺模拟，也可作为小型动力设备选型阶段的结构参考，帮助设计人员快速评估动力单元的安装空间、

　　传动接口匹配性，减少前期方案设计的重复建模工作量。在实际应用中，这类小排量星型四缸动力除了轻型航空场景，也可用于小型应急发电机组、便携作业动力站，其风冷结构的环境适应性更强，在低温、高海拔等特殊环境下，不会出现水冷系统的冻裂、开锅等问题，维护难度更低。建模过程中对各运动部件的运动包络都做了校验，比如曲轴旋转时连杆的摆动范围、活塞在气缸内的上下止点位置，都不会与缸体、曲轴箱的内壁发生干涉，保证运动仿真时的动作逻辑与实际设备完全一致，可直接用于运动原理教学、结构拆解演示。
