单缸动力单元缸体结构三维设计

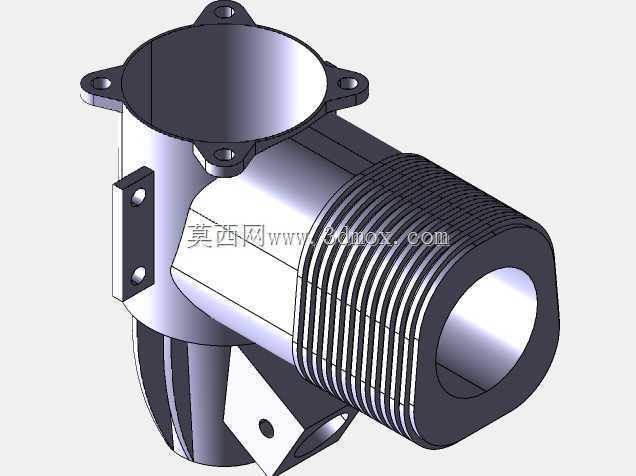

　　这款单缸发动机缸体是内燃机动力输出单元的核心承载构件，在小型通用动力、园林机械、微型代步设备、小型发电机组等场景中承担着整机骨架的核心作用，所有曲柄连杆机构、配气组件、散热结构、外接安装接口都集成在这一构件上，设计合理性直接决定整机的运行稳定性、振动控制水平与服役寿命。从结构设计逻辑来看，缸体采用一体化集成式布局，上部为圆形缸筒安装法兰面，法兰周向均匀布置4个带通孔的凸台安装耳，用于和气缸盖组件完成刚性连接，安装耳的凸台高度经过精确计算，既保证螺栓锁紧时的压紧力均匀分布，避免缸垫密封失效出现漏气漏油问题，又能控制整机上部的轮廓尺寸，减少不必要的空间占用。缸筒侧部延伸出的安装支板带有两个同轴定位孔，用于配套安装化油器或者进气管路组件，

　　支板与缸体主体采用大圆角过渡结构，避免应力集中在长期振动工况下出现开裂问题。缸体侧向延伸的筒状结构为曲轴安装腔，外圆周设计有密集的环形散热鳍片，鳍片的厚度、间距、延伸高度都经过热负荷校核：鳍片厚度控制在均匀薄壁区间，既保证足够的散热面积导出缸内燃烧产生的热量，又不会因为鳍片过厚导致整体重量超标，鳍片之间的间距兼顾自然通风的流道需求，避免杂物堆积堵塞散热通道，在风冷工况下可以维持缸体工作温度在合理区间，防止过热导致的润滑失效、零件膨胀卡滞问题。缸体下部设置有分体式安装支脚结构，支脚带有定位安装孔，用于将整机固定在设备机架上，支脚的位置经过动平衡校核，与曲轴旋转中心的相对位置精度控制在严格公差范围内，降低运行过程中的整机振动传递。

　　设计过程中首先要明确各配合面的形位公差要求：缸筒内壁的圆柱度、法兰安装面的平面度、曲轴腔与缸筒中心的垂直度都是核心管控指标，这些公差直接影响活塞往复运动的顺畅度、曲轴旋转的同轴度，一旦公差超差会出现活塞偏磨、曲轴运转阻力大、功率损耗超标等问题。安装边界方面，上部法兰的外接轮廓尺寸、侧部安装支板的孔位间距、下部支脚的安装孔距都需要和周边配套部件做干涉校验，预留出螺栓拆装的操作空间，避免装配过程中出现工具无法到达锁紧位置的问题。油路与气道的集成设计也在缸体结构中做了充分考量，内部预留的润滑油道可以将机油输送到曲轴、活塞销等摩擦副位置，不需要额外布置外接管路，减少管路泄漏的故障点。从实际使用场景出发，这类单缸缸体多用于小功率动力场景，

　　比如小型手扶农机、园林修剪设备、便携式发电单元，这类场景对设备的重量、可靠性、维护便捷性要求很高，因此缸体在设计时在保证结构强度的前提下尽可能去除非承载区域的多余材料，降低整机重量便于移动搬运，同时所有外露的安装接口都采用标准化尺寸，方便后续维护时更换通用配件。建模过程中对散热鳍片做了阵列特征处理，保证每一片鳍片的尺寸一致性，对各个安装凸台做了拔模角度处理，适配后续铸造生产的工艺要求，避免出现拔模斜度不足导致的脱模困难、铸件表面缺陷问题，各个转角位置的圆角设计也充分考虑铸造工艺的流动性要求，避免锐角位置出现浇铸不足、应力集中的问题。
