乘用车配套辐条式轮毂轮胎总成结构设计

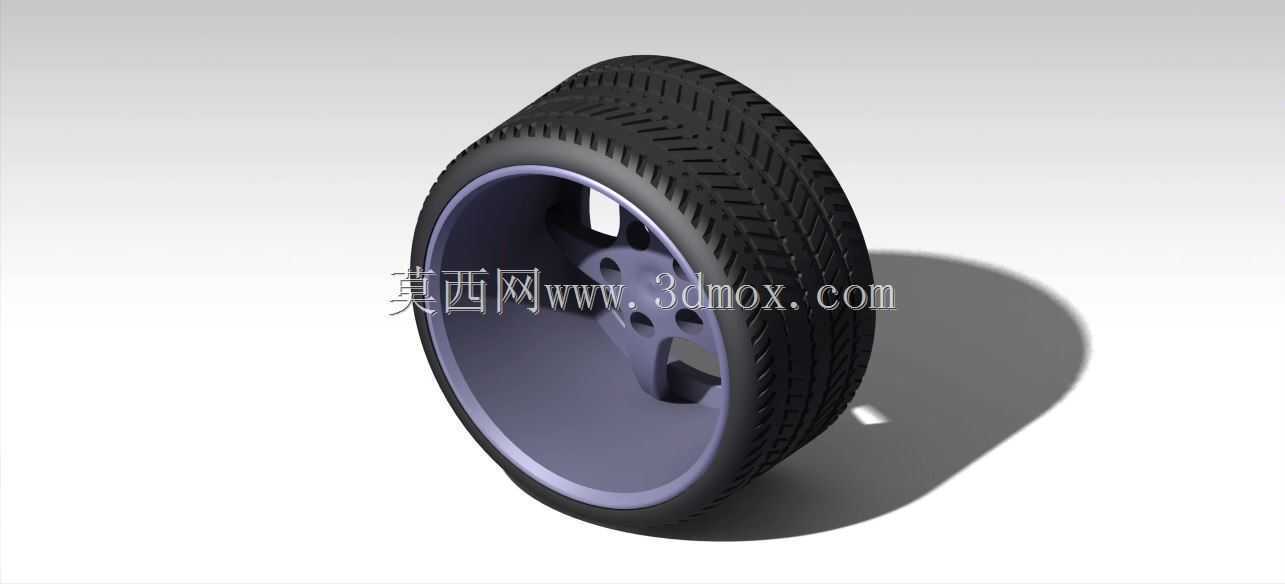

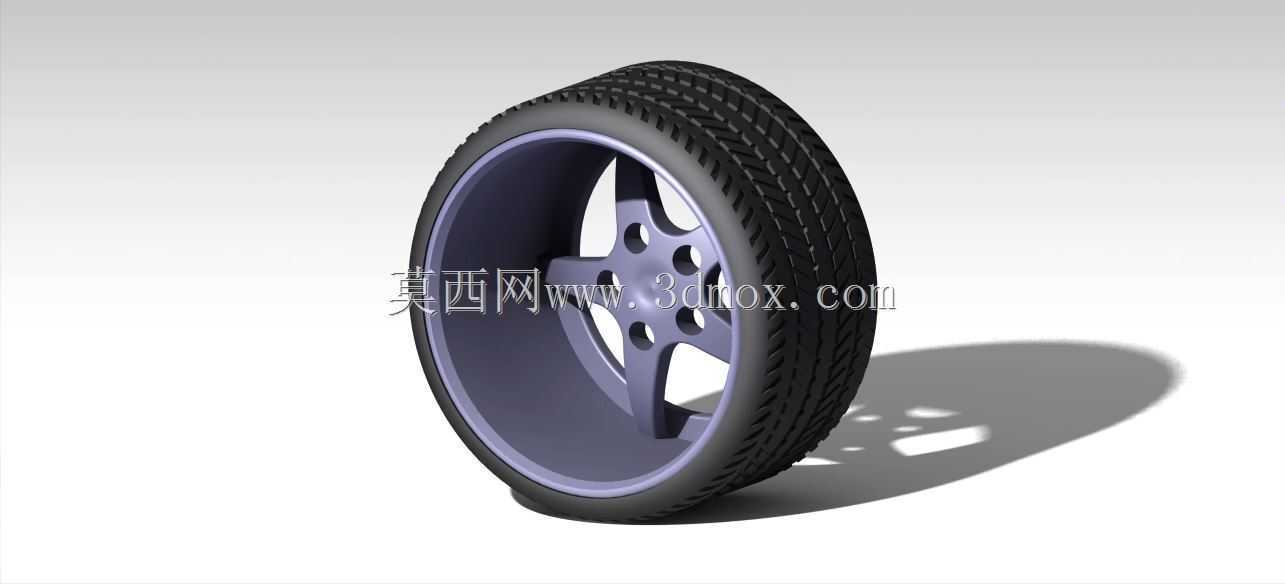

　　在常规乘用车辆的行走系统设计中，车轮总成是直接关联行驶安全性、操控稳定性与乘坐舒适性的核心部件，整套结构需要同时承担整车垂直载荷传递、行驶过程中驱动力与制动力矩输出、路面冲击缓冲过滤、转向动作精准执行等多重功能，其结构匹配度直接决定整车底盘的调校上限。本次设计的辐条式轮毂配套子午线轮胎总成，针对城市铺装路面日常通勤场景开发，适配常规紧凑型家用乘用车的前桥转向轮位安装需求，整体结构在满足强度冗余的前提下兼顾了轻量化与外观辨识度。

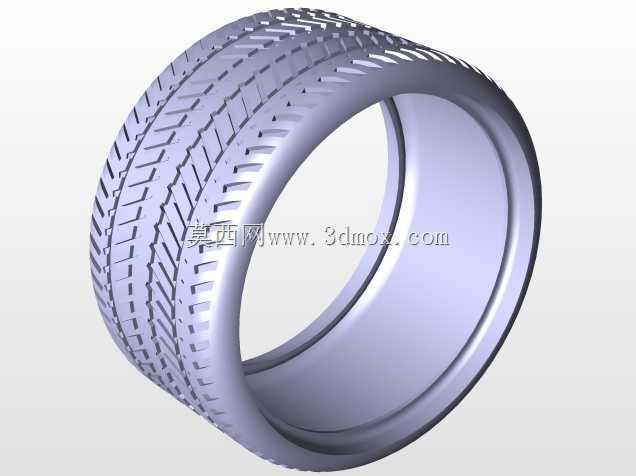

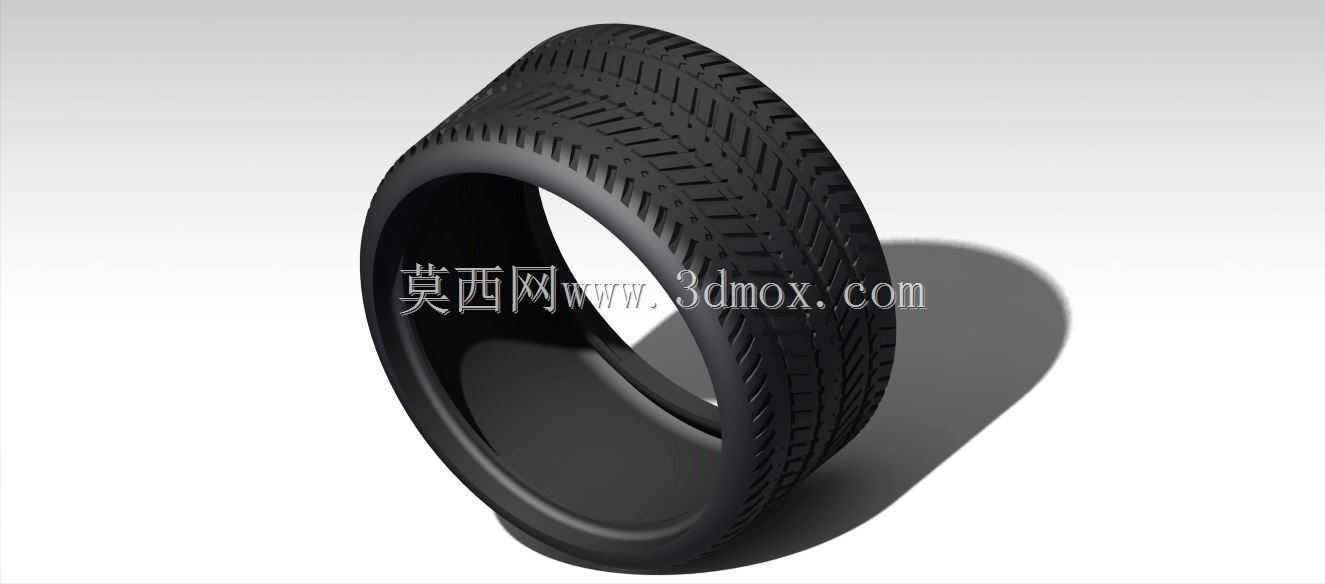

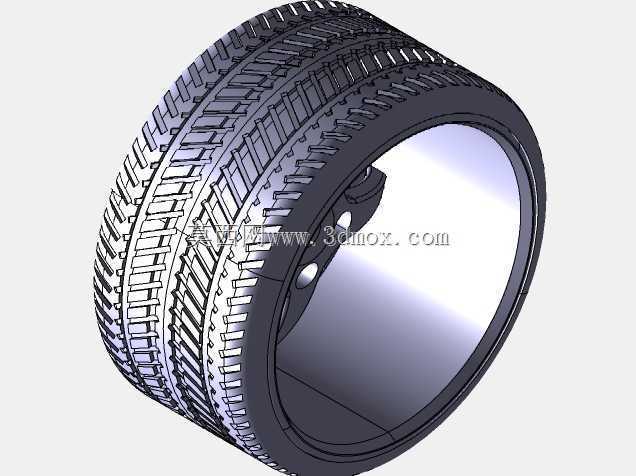

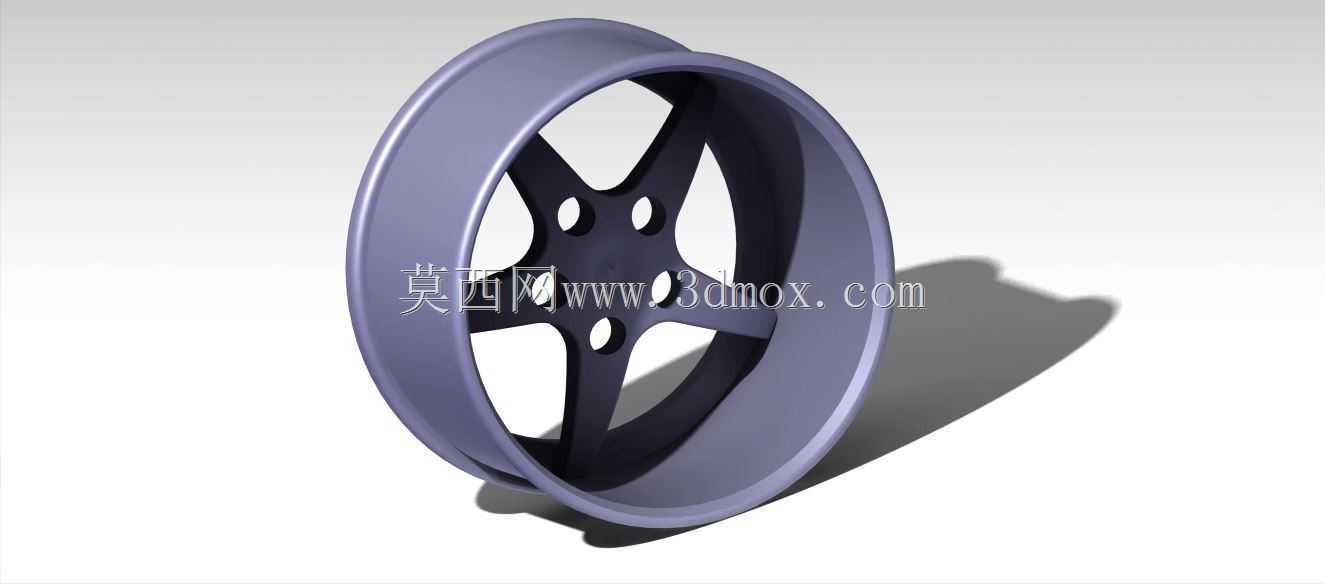

　　从结构功能拆分来看，总成分为橡胶轮胎与金属轮毂两个核心部分，轮胎部分采用常规民用轿车常用的子午线胎体结构，胎面设计有连续交错的纵向排水沟槽与横向防滑花纹块，纵向沟槽主要用于湿滑路面行驶时快速破除胎面与路面之间的水膜，避免高速行驶时出现水滑风险，横向花纹块则用于提升车辆起步、制动阶段的地面抓附力，同时兼顾非铺装碎石路面的轻度通过性能；胎侧采用适度偏软的橡胶配方设计，能够在经过路面减速带、细碎坑洼时产生可控的弹性形变，过滤掉大部分高频振动，降低传递到悬架系统的冲击载荷，延长下摆臂、转向拉杆等底盘部件的疲劳寿命。轮毂部分采用多辐条镂空式结构设计，辐条沿轮毂中心安装孔周向均匀分布，这种布局一方面可以在辐条之间预留足够的散热空间，当车辆长时间连续制动时，刹车盘与刹车片摩擦产生的高温能够通过辐条间隙快速随行驶气流散出，避免制动系统出现热衰退现象；另一方面均匀分布的辐条能够将轮心位置受到的冲击载荷均匀分散到整个轮辋圈体上，避免局部应力集中导致的轮毂开裂问题，同时镂空结构能够有效降低轮毂自身的转动惯量，减少车辆起步加速阶段的动力损耗，也能在一定程度上降低悬架下质量，提升减震器的动态响应速度。

　　从安装边界与尺寸匹配角度来看，轮毂中心设置有与车辆半轴法兰匹配的定位止口，止口周边均匀分布螺栓安装孔，孔位节圆直径完全匹配常规紧凑型乘用车的轮毂安装参数，无需额外转接法兰即可直接装配；轮辋的宽度、直径尺寸与配套轮胎的胎圈直径、断面宽度完全适配，装配时胎圈能够与轮辋边缘紧密贴合，保证轮胎充气后的密封性能，同时轮辋边缘设计有凸起的胎圈限位结构，当车辆在极限转向、轮胎亏气行驶时，能够避免胎圈从轮辋上脱出引发安全事故。设计过程中优先考虑了部件的通用性与维护便捷性，轮胎与轮毂的配合尺寸符合行业通用标准，后期更换轮胎或做动平衡校正时，无需专用定制工装，使用常规轮胎拆装设备即可完成操作；轮毂的偏距参数经过匹配校核，装配后轮胎外侧面与翼子板轮眉的间隙控制在合理范围内，转向过程中不会与翼子板内衬、减震器弹簧座发生运动干涉，同时轮辐背面预留了足够的刹车卡钳避让空间，适配常规尺寸的浮动式刹车卡钳安装，后期如果用户有刹车系统升级需求，在一定尺寸范围内的多活塞卡钳也能够直接安装，无需额外加装轮毂垫片。

　　在实际装车应用场景中，这套车轮总成能够覆盖日常城市通勤、高速长途行驶、轻度非铺装路面通行等多数家用车使用场景，胎面花纹的磨损寿命符合常规民用轮胎的设计要求，轮毂的结构强度能够满足过坑、上路肩等日常使用中的冲击载荷要求，不会出现常规低压铸造轮毂常见的辐条断裂、轮辋变形等问题。设计阶段也充分考虑了轮胎充气后的形变量，在额定胎压下，轮胎的径向跳动量、端面跳动量都控制在整车装配要求的公差范围内，高速行驶时不会引发异常的方向盘抖动问题，同时轮胎与轮毂的配合精度满足动平衡校正要求，装配后只需添加少量平衡块即可将不平衡量控制在标准阈值内，保证高速行驶的平顺性。
