五柱塞径向液压驱动活塞结构

　　在小型液压动力单元、便携液压工具、航空辅助动力系统这类对安装径向尺寸有严格限制的场景里，径向排布的活塞结构一直是紧凑动力输出的首选方案，这次拆解建模的五活塞径向结构，核心就是解决传统轴向柱塞结构轴向尺寸过长、无法适配狭窄环形安装空间的痛点。从实际工况适配来看，这类结构常被用在手持液压破拆工具、小型航空液压伺服泵站、机床夹具的内置动力模块里，这些场景的共同特点是动力源需要嵌入设备的环形腔体内部，轴向预留空间往往不足80mm，而径向空间相对充裕，传统轴向柱塞泵或者活塞发动机的轴向长度普遍超过120mm，根本无法塞进去，径向排布的设计刚好把活塞的运动方向从轴向转为沿主轴径向分布，把轴向安装长度压缩到了轴向结构的60%左右。

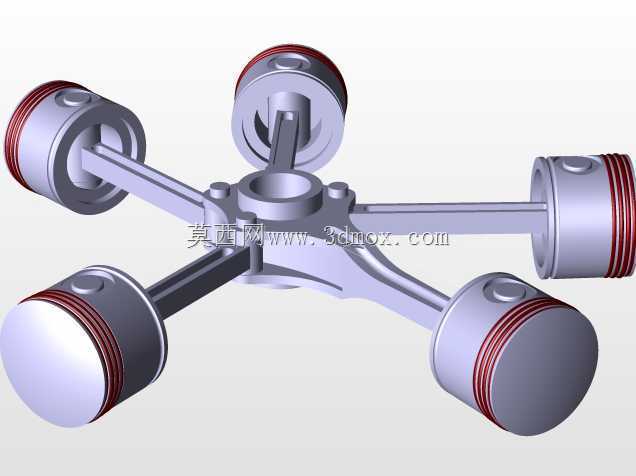

　　设计过程中最先敲定的是活塞的排布角度，五个活塞沿主轴圆周方向均匀分布，相邻活塞的夹角为72度，这个角度是经过运动学仿真反复验证的：如果活塞数量少于5个，动力输出的脉动率会超过15%，驱动后续液压阀或者动力输出轴的时候会产生明显的振动，需要额外加装蓄能或者缓冲结构，反而挤占安装空间；如果活塞数量多于5个，单个活塞的直径就会被压缩，在相同径向尺寸下总排量会下降18%左右，无法满足额定输出扭矩的要求。五个活塞的排布刚好把输出脉动率控制在7%以内，不需要额外加装缓冲元件，同时保证了单位体积下的排量达到最优值。

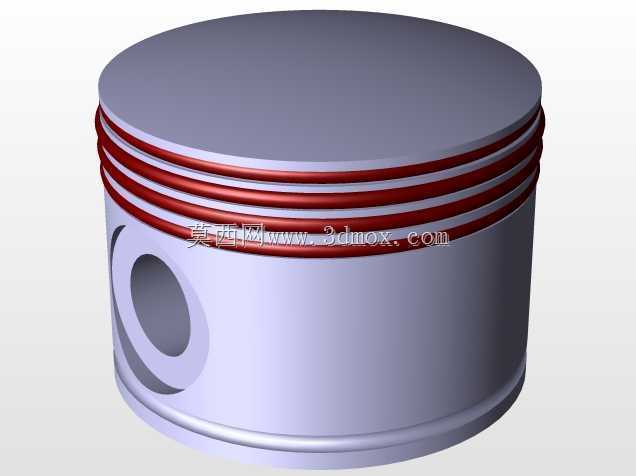

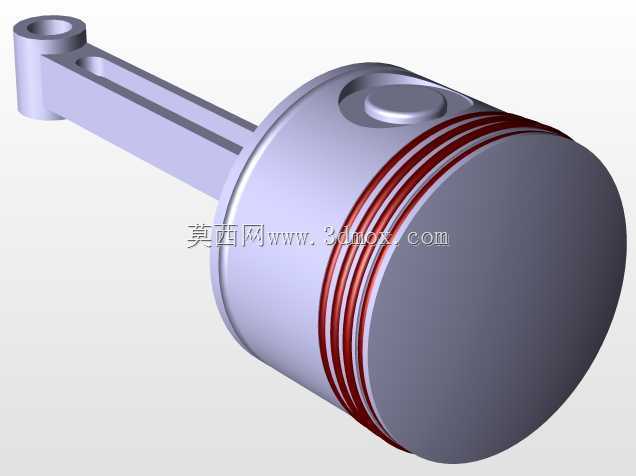

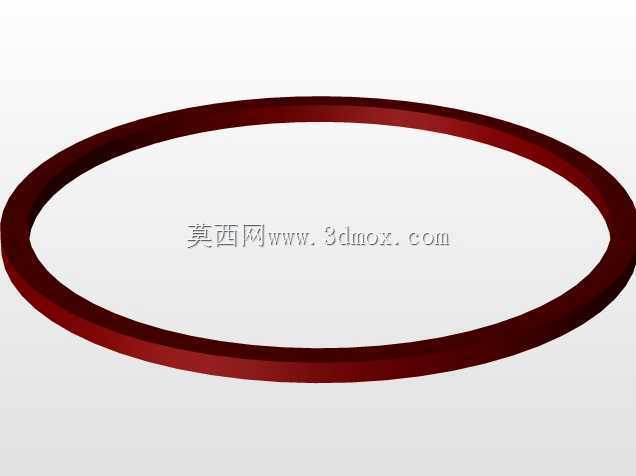

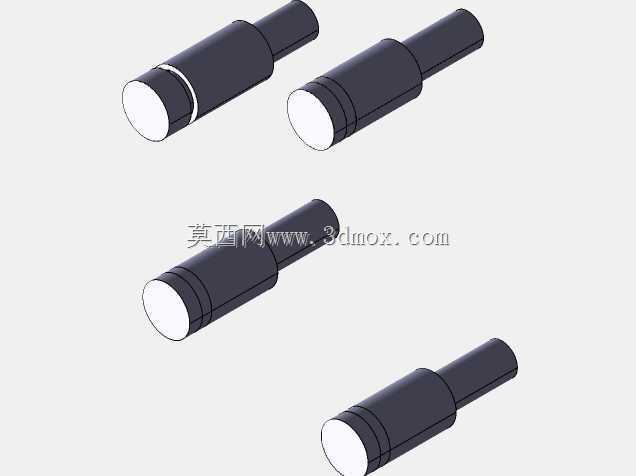

　　从零件结构来看，每个活塞都采用了等直径柱塞加端部密封槽的设计，柱塞的工作段直径和导向段直径保持一致，没有做阶梯轴的变径设计，这是考虑到径向活塞在工作过程中会受到侧向力的作用，如果采用阶梯结构，变径位置会产生应力集中，在16MPa的额定工作压力下，变径处的疲劳寿命会比等直径结构低40%左右。柱塞端部的密封槽采用了矩形槽加导向倒角的设计，槽宽刚好适配标准格莱圈的安装尺寸，倒角角度为15度，既可以避免安装密封件的时候割伤密封圈唇口，又能在活塞往复运动的时候给密封件提供均匀的压紧力，减少内泄漏。

　　安装边界的处理上，整个结构的安装基准是中心主轴的内孔，内孔采用H7的公差带，和配套的偏心主轴采用间隙配合，间隙量控制在0.02mm到0.04mm之间，既可以保证主轴转动的时候不会卡滞，又能减少偏心运动带来的径向窜动。整个活塞组件的最大外圆直径控制在62mm，轴向总长度控制在72mm，安装法兰的位置设置在结构的输入端，法兰上均匀分布6个M4的安装螺纹孔，孔位的分度圆直径为50mm，这个尺寸可以直接适配市面上绝大多数小型液压动力单元的标准安装接口，不需要额外做转接法兰。

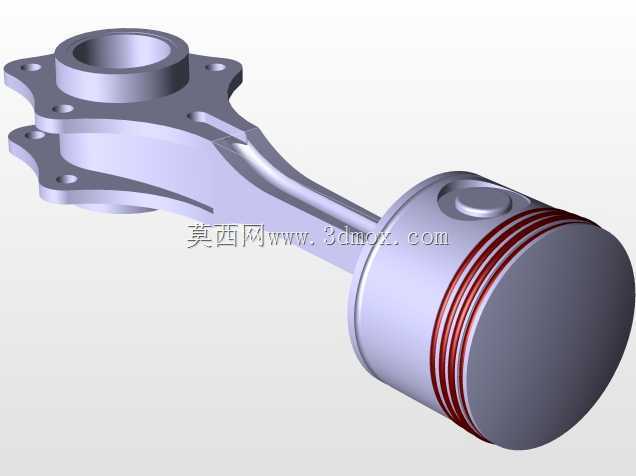

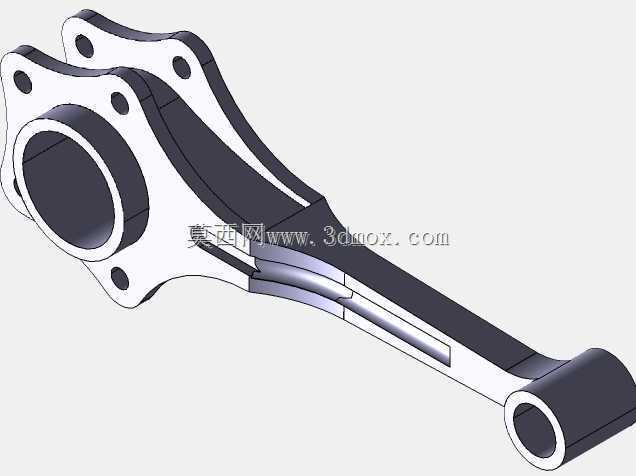

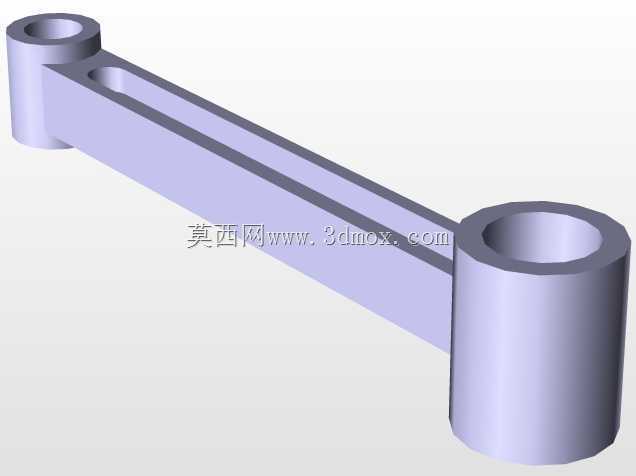

　　实际功能实现上，当中心的偏心主轴转动时，会依次推动五个活塞沿径向做往复运动，每个活塞的行程由偏心轴的偏心量决定，这次设计的偏心量为4mm，对应单个活塞的排量为0.8mL每转，五个活塞叠加之后总排量为4mL每转，在1500转的额定转速下，输出流量可以达到6L每分钟，完全满足小型液压工具或者伺服动力系统的流量需求。活塞的回程采用了统一的环形回程盘结构，回程盘卡在每个活塞的尾部卡槽里，不需要每个活塞单独加装复位弹簧，既减少了零件数量，又避免了弹簧在高频往复运动中出现疲劳断裂的问题，整个结构的零件数量比传统带复位弹簧的径向活塞结构少了30%，装配的时候只需要把五个活塞依次装入缸体的径向孔内，再卡入回程盘、装入偏心主轴即可，单组结构的装配时间可以控制在8分钟以内，后期维护的时候拆解也很方便，不需要专用工具就能更换密封件或者磨损的活塞。

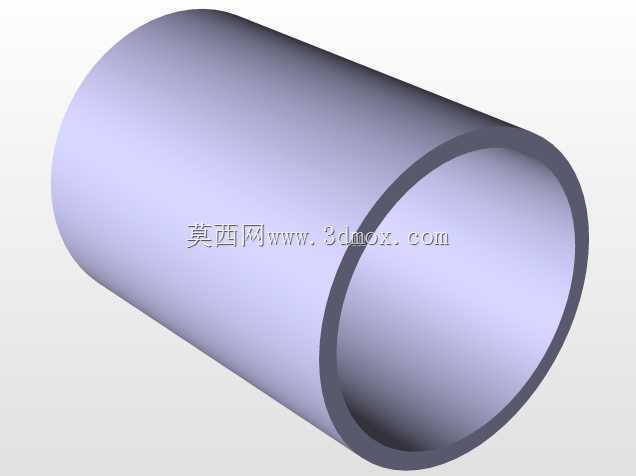

　　在材料选型的适配设计上，活塞的工作表面预留了0.1mm的硬化层厚度，可以直接采用20CrMnTi渗碳淬火处理，表面硬度可以达到HRC58-62，满足和缸体铸铁孔对磨的耐磨性要求；缸体的活塞孔内壁预留了0.05mm的珩磨余量，加工之后的表面粗糙度可以达到Ra0.8，和活塞密封件配合的时候可以把内泄漏量控制在0.1mL每分钟以内，满足高压工况下的容积效率要求。另外在每个活塞的进排油口位置，都设计了统一的环形配流槽，配流槽的宽度为3mm，深度为1.5mm，和中心配流轴的配流窗口对齐的时候，通流面积可以达到4.5平方毫米，不会因为通流面积过小产生节流发热的问题，在连续工作的工况下，液压油的温升可以控制在25摄氏度以内，不需要额外加装散热结构就能满足长时间工作的要求。
