单缸内燃机缸体壳体结构设计

项目分类:发动机 发布时间:2024-10-08 ID:780606
  • 单缸内燃机缸体壳体结构设计

  在小型通用内燃机的整机结构中,缸体壳体是承担核心功能的基础承载构件,这类结构广泛应用于园林机械、小型航模动力、便携发电机组以及微型摩托类动力单元中,其设计合理性直接决定整机的运行可靠性、散热效率与装配精度。从实际工况来看,该壳体需要同时容纳活塞往复运动的腔室、衔接进气道与排气道的接口、提供缸盖与曲轴箱的安装定位面,还要承担燃烧过程中产生的交变热负荷与机械冲击,因此在结构设计阶段需要平衡多维度的工程需求。

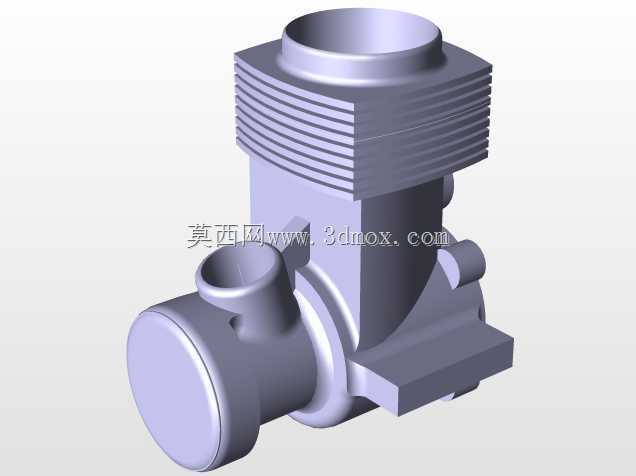

  从结构布局来看,上部的圆柱形腔体是活塞运行的核心缸筒区域,外壁设计的多道平行环形散热筋,是针对风冷式内燃机的热管理需求做的针对性设计——散热筋的间距、高度与厚度经过匹配计算,既保证缸筒工作时的热量能通过筋片快速与流经的空气完成热交换,避免缸内温度过高导致润滑油失效、活塞卡滞,同时也控制筋片的重量增量,不会给整机带来过多的无效负载。缸筒上部的凸缘结构是缸盖的安装定位面,加工时需要保证端面与缸筒轴线的垂直度,否则会导致缸盖密封失效,出现燃气泄漏、压缩压力不足的问题。

  侧部突出的管状接口为进气道结构,其内壁的流线型过渡设计是为了降低进气阻力,让可燃混合气能够更顺畅地进入燃烧室,提升充气效率;气道与缸筒衔接处的位置精度直接影响进气涡流的形成,进而影响燃烧效率与排放表现。下部的圆形端盖结构对应曲轴腔的侧部安装位,需要与曲轴侧盖配合密封,保证曲轴箱内的润滑油不会泄漏,同时该位置的加强筋结构用于平衡曲轴运转时产生的侧向冲击力,避免壳体在长期交变载荷下出现应力开裂。

  侧下方延伸出的块状安装座是整机与配套设备的连接固定位,设计时需要保证安装孔的位置度与平面度,让动力单元能够牢固固定在设备机架上,同时抵消活塞往复运动产生的振动传递,避免连接螺栓出现松动。在建模过程中,所有的圆角过渡都不是随意添加的装饰结构:散热筋与缸筒衔接处的圆角是为了降低应力集中,避免热胀冷缩过程中筋根位置出现裂纹;安装座与主体衔接处的圆角是为了分散安装紧固时的压应力,防止壳体局部受压破损;气道与缸筒衔接处的圆角是为了优化气流走向,减少进气紊流。

  从安装边界来看,这类小型缸体壳体的轴向尺寸与径向尺寸需要匹配对应排量的活塞行程与缸径,所有外接接口的尺寸都要与配套的进气管、缸盖、侧盖等零部件形成公差配合,比如缸筒内壁的尺寸公差需要达到IT7级精度,表面粗糙度要满足活塞环的密封要求,安装孔的位置公差控制在±0.05mm范围内,才能保证整机装配时的互换性。在实际生产中,这类壳体多采用压铸铝合金工艺成型,因此建模时还要考虑拔模斜度、壁厚均匀性等工艺要求,避免出现压铸缺陷,保证成品率。

  很多刚接触动力结构设计的工程师容易忽略缸体壳体的热变形补偿设计,实际上在工作状态下,缸筒区域的温度会升至两百摄氏度以上,不同位置的温度差会导致壳体出现不均匀膨胀,因此在结构设计时需要对不同区域的壁厚做差异化调整,让热变形量处于可控范围,保证活塞在缸筒内的运行间隙始终处于合理区间,既不会因为间隙过大出现敲缸、窜气,也不会因为间隙过小出现活塞拉缸的故障。同时散热筋的排布方向也需要匹配整机的冷却风流向,让冷却风能够顺着筋片间隙流过,最大化带走热量,避免出现散热死角。
