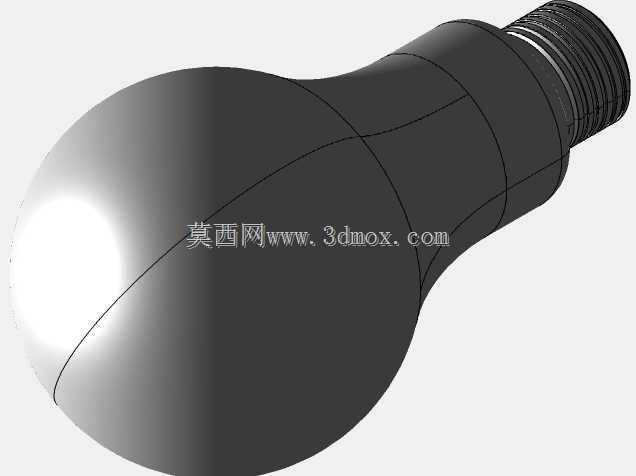

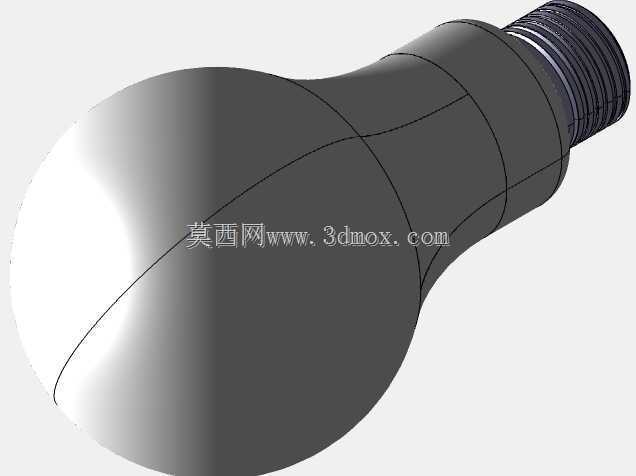

CATIAV5设计的LED球泡灯结构

　　日常民用照明、工业工位局部照明、设备状态指示照明场景中，球泡灯是替换成本最低、适配性最广的发光单元，这款LED球泡的结构设计完全围绕通用替换场景做适配，没有做特殊的异形接口，能直接匹配市面上绝大多数E系列螺口灯座，不需要额外做转接结构。从结构拆分来看，整个模型分为三个核心功能段：前端的发光配光段、中部的散热壳体段、尾部的螺纹连接段。前端发光面做了微弧面处理，不是完全的平面结构，建模时特意把出光面的曲率控制在常规PC扩散罩的开模曲率范围内，既保证光线扩散角度能覆盖120度以上的照明范围，又不会因为曲率过大导致罩体壁厚不均，后续注塑生产时出现缩水、翘边的问题。中部的散热壳体没有做多余的装饰性鳍片，而是采用类多边形的棱面结构，

　　这种结构一方面是在有限的壳体体积内增加了和空气接触的散热面积，能把LED灯珠工作时产生的热量通过壳体快速传导到空气中，避免灯珠长期高温工作出现光衰；另一方面棱面结构在装配时可以作为防滑受力面，工人安装拧紧的时候不需要额外借助工具，徒手就能施加足够的拧紧力矩，不会出现打滑拧不紧的情况。尾部的螺纹段严格遵循通用螺口灯头的尺寸公差，建模时把螺纹的牙型角、螺距、有效啮合长度都按照通用灯座的配合尺寸做了约束，保证拧入灯座后既能保证电气接触的可靠性，又不会因为螺纹过盈量太大导致拧入困难，或者间隙过大出现接触不良、晃动脱落的问题。设计过程中特意控制了整体的外形边界，最大外径和常规同功率的白炽灯、荧光球泡保持一致，

　　长度尺寸也控制在通用灯罩的容纳范围内，替换旧灯具的时候不需要更换原有灯座、灯罩，直接拧上就能使用，不会出现尺寸干涉装不进去的情况。内部的安装位预留了驱动电源的放置空间，腔体尺寸刚好能放下常规的恒流驱动板，同时预留了走线的槽位，灯头的触点位置和壳体之间做了绝缘隔离的结构间隙，避免装配时导线破皮出现短路风险。整个模型的曲面过渡都做了圆角处理，没有尖锐的棱角，一方面是生产时脱模更顺畅，不会出现应力集中导致的壳体开裂，另一方面日常更换灯泡的时候也不会划伤手部。配光面和散热壳体的连接位置做了卡扣配合的止口结构，装配时不需要额外打胶，靠卡扣就能把扩散罩和壳体固定牢固，后续维修更换驱动或者灯珠的时候可以直接撬开卡扣拆解，不会破坏壳体结构，

　　降低维修成本。螺纹段和壳体的连接位置做了限位台阶，拧入灯座的时候台阶面会和灯座端面贴合，起到限位作用，避免拧入过深破坏灯座内部的接触弹片，同时这个台阶面也能作为密封配合面，如果是用在潮湿环境的防水款球泡，在台阶位置加装密封圈就能达到基础的防水等级，不需要重新修改整体壳体结构。从建模逻辑来看，整个零件采用参数化建模方式，所有关键尺寸都做了参数关联，如果后续需要调整功率做大尺寸款或者小尺寸款，只需要修改对应的外径、长度参数，螺纹、止口、卡扣的尺寸会自动匹配更新，不需要重新绘制草图，能大幅缩短同系列不同规格产品的设计周期。
