交流稳压器用异型金属安装固定支架

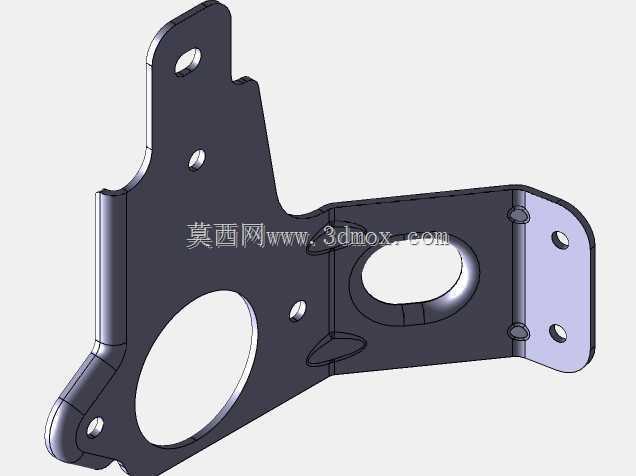

　　这款异型安装支架是交流稳压器内部结构支撑体系里的核心连接件，主要承担稳压器内部核心功率模组、接线端子排与设备主壳体之间的连接固定作用，在稳压器实际运行场景中，既要抵消内部元器件工作时产生的微幅振动，避免长期振动导致接线松脱、元器件引脚脱焊，也要为相邻的整流模块、滤波组件提供精准的安装定位基准，保证各电气部件之间的安全绝缘间隙符合低压电气设备的安规要求。从结构设计逻辑来看，整个支架采用一体化钣金冲压折弯成型工艺，没有额外的焊接拼接结构，从根源上避免了焊接应力导致的零件变形问题，也减少了加工工序带来的尺寸累积误差。支架主体分为两个功能区域，左侧大尺寸避让孔是为稳压器内部环形电感的出线端预留的穿装空间，孔边缘做了翻边强化处理，

　　既提升了孔位处的结构刚度，避免安装时孔边割伤线缆绝缘层，也能在穿线时为线缆提供平滑的导向面；右侧带凸台的安装面是核心功率模块的贴合安装位，凸台结构通过冲压拉伸成型，能够让模块安装面与支架本体之间留出1.5mm左右的间隙，既可以为模块背面的引脚焊点留出避让空间，也能在设备运行时形成微小的空气流通层，辅助功率模块散热。支架上分布的多个安装孔位做了差异化设计，其中与设备主壳体连接的三个孔位采用长圆孔设计，能够在装配时提供±1.2mm的位置调整余量，抵消壳体注塑或者钣金加工带来的孔位偏差，降低装配难度；与内部元器件连接的孔位采用精准圆孔，保证元器件安装后的位置精度，避免元器件移位导致的电气间隙不足问题。

　　折弯处的圆角半径严格匹配钣金材料的最小折弯半径要求，采用1.2倍料厚的圆角设计，既避免折弯时出现材料开裂问题，也能减少折弯处的应力集中，提升支架整体的抗疲劳强度。从安装边界尺寸来看，支架整体最大轮廓长度为128mm，最大宽度为62mm，整体成型高度为23mm，安装后距离稳压器壳体内壁的最小间隙为4mm，完全适配额定功率5kVA至10kVA区间的壁挂式、台式交流稳压器的内部安装空间，不会与壳体内壁的加强筋、走线槽产生干涉。在实际选型适配时，需要注意支架的安装孔位中心距与待固定模块的孔位中心距匹配公差控制在±0.2mm以内，安装时采用M4规格的十字盘头螺丝配合防松垫圈紧固，紧固扭矩控制在1.2N·m至1.5N·m之间，

　　避免扭矩过大导致支架安装孔变形，或者扭矩不足导致连接松动。支架表面采用黑色电泳处理，表层绝缘电阻大于100MΩ，能够有效避免支架与带电部件意外接触时发生短路风险，同时电泳层的耐盐雾性能可以满足常规室内使用环境下的防锈要求，保证设备在10年设计使用周期内不会出现支架锈蚀导致的连接失效问题。在建模过程中，所有折弯特征都预留了钣金展开的工艺缺口，孔位与折弯边的距离都大于2倍料厚，避免冲孔时距离折弯边过近导致折弯时孔位拉延变形，所有锐边都做了R0.3的倒圆角处理，避免装配过程中划伤操作人员或者损坏线缆绝缘层。
