创意拼装式复古小车结构设计方案

　　这款复古风格的小车结构，最初的设计出发点是做一款可用于桌面摆件、青少年机械结构认知教学的小型拼装载体，整体结构没有复杂的传动链路，所有部件都采用卡扣式拼接逻辑，不需要额外的紧固件就能完成整体组装，非常适合作为3D打印入门的练习模型，也能放在工业设计展厅作为趣味结构展示件。从实际应用场景来看，它既可以作为机械启蒙教学的演示教具，让学习者直观理解轮轴配合、壳体拼接的基础机械逻辑，也能作为文创周边的结构基底，后续可以通过更换表面装饰件、调整轮组配色衍生出不同风格的复古载具周边，甚至可以加装微型动力模块改装成小型桌面行走玩具。

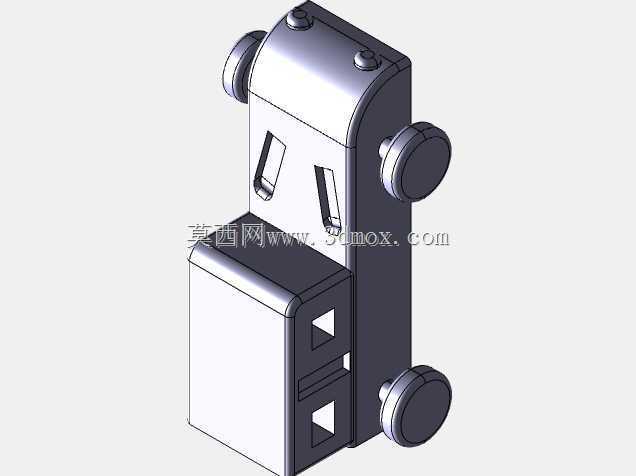

　　设计过程中最先确定的是轮组的安装边界，四个行走轮分别布置在车身两侧的凸台安装位上，轮轴与车身壳体的配合采用间隙配合设计，单边预留0.1mm的装配间隙，不需要额外添加轴承就能保证轮组转动顺畅，同时轮缘突出车身侧面3mm，既保证了放置时的支撑稳定性，也避免车身侧面直接与接触面摩擦刮花。车身主体采用上下分壳的结构逻辑，上半部分的弧形顶盖做了2mm的圆角过渡，既还原了老式老爷车的圆润车顶线条，也避免了尖锐边角带来的安全隐患，顶盖与下车身的配合采用定位卡扣加止口的结构，止口深度3mm，装配后上下壳的配合缝隙可以控制在0.2mm以内，不需要额外打胶就能实现稳固连接。

　　车身侧面预留的两个凹槽结构，最初的设计考量是作为装饰件的安装位，后续可以粘贴仿真车窗、装饰条等配件，也可以作为手持搬运的扣手位，方便使用者拿取移动。车身前部的突出箱体结构，参考了老式车型的外置储物箱设计，这个部分和下车身做了一体化结构设计，箱体侧面开有两个三角形的镂空槽，一方面是减轻整体结构重量，减少3D打印时的材料消耗，另一方面也能作为穿线孔位，给后续加装灯光、动力模块预留走线空间。

　　整体的外形尺寸控制在长度120mm、宽度50mm、高度80mm的范围内，这个尺寸边界既保证了作为桌面摆件不会占用过多空间，也能适配常规FDM3D打印机的打印成型尺寸，不需要拆分模型就能一次性打印出所有主体部件。安装边界方面，四个轮组的安装孔位同轴度公差控制在0.05mm以内，保证装配后轮组不会出现偏摆、卡滞的问题，上下壳的卡扣位置做了1mm的导入倒角，装配时不需要额外工具就能手动扣合，拆卸时也不会因为卡扣过紧导致部件断裂。

　　从结构强度角度考虑，所有壳体的壁厚统一设置为2mm，轮组与轴的连接位置做了3mm的加厚处理，避免频繁转动导致轴孔磨损，车身的棱角位置全部做了R1以上的圆角处理，既减少了3D打印时的应力集中问题，也避免了使用过程中划伤手。整个结构没有复杂的曲面特征，所有特征都可以通过常规的拉伸、倒圆角、抽壳命令完成建模，对于刚接触三维建模的学习者来说，也可以通过复刻这个模型快速掌握基础的装配设计、公差配合的相关知识。在实际打样测试中，采用PLA材料打印的成品，整体重量约45g，从1米高度自由落体到木质桌面不会出现部件断裂、卡扣松脱的问题，完全满足日常把玩、教学演示的使用强度要求。
