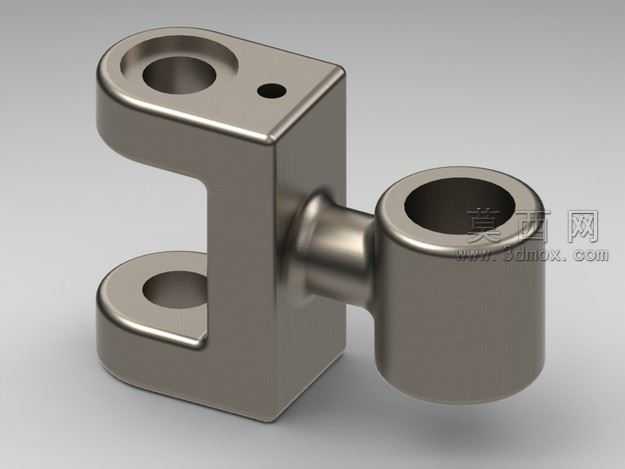

该金属连接构件采用三维参数化建模方式完成整体设计,建模阶段首先以基准坐标系为核心,依次绘制各部分截面草图,通过拉伸、凸台、切除等基础特征命令搭建主体框架:主体为C型开口块状结构,上下两端耳部均开设同轴贯通圆孔,上端耳部额外设置小型定位销孔,用于装配时的周向防转定位;C型块侧部通过过渡轴颈连接横向圆筒结构,圆筒内孔与耳部圆孔轴线垂直,满足多方向铰接装配的功能需求。建模过程中对各棱边做了等半径圆角处理,既还原了金属零件机加工后的倒角工艺特征,也避免应力集中问题,提升结构力学合理性。材质设置选用哑光不锈钢材质,调整金属粗糙度、反射率参数,还原金属零件表面经过喷砂处理后的细腻哑光质感,渲染阶段采用三点布光方案,主光源从侧上方投射,勾勒零件轮廓与结构转折,辅光源补全暗部细节,避免阴影区域过黑丢失结构信息,顶光强化金属表面的质感层次,最终渲染效果清晰呈现零件的结构细节与金属质感。设计过程中充分考虑零件的装配适配性,各孔位尺寸、轴颈直径、块体厚度均按照通用机械连接的公差规范预留装配间隙,C型开口的间距尺寸经过参数化校核,保证与配套对接部件的嵌入尺寸匹配,横向圆筒的长度与内径也适配对应规格的铰接轴使用需求,整体结构紧凑,可作为机械设备中多方向连接的铰接节点使用,能够同时实现两个垂直方向的转动连接需求,兼具定位与连接功能,结构强度满足常规工业场景的载荷要求。
