内燃机用活塞精密结构三维设计

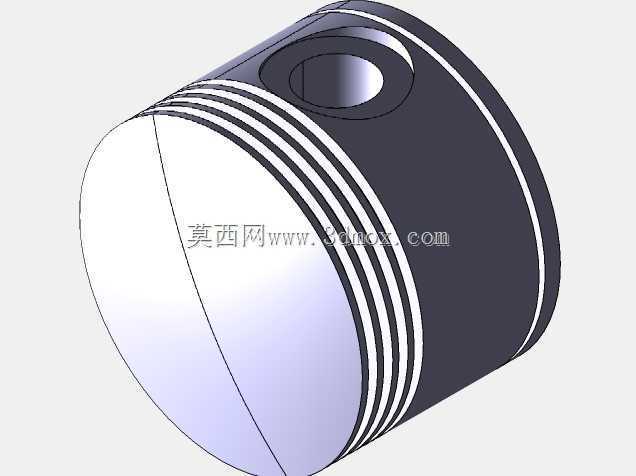

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成能量转换的核心承压部件，其结构合理性直接决定整机的压缩比控制精度、密封可靠性与运行寿命。这款活塞的三维结构设计，完全围绕四冲程汽油发动机的实际工况展开，建模过程中优先考虑了高温高压工况下的形变余量、往复运动的动平衡特性，以及与周边配合件的安装适配边界。从结构细节来看，活塞头部采用平顶轮廓设计，这种构型能够在保证燃烧室容积符合设计要求的前提下，尽可能减少燃烧室内的气流死区，让混合气燃烧过程更充分，同时平顶结构的加工工艺性更优，量产阶段的成品一致性更容易控制。头部环带区域设计了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的轴向宽度、

　　径向深度都按照配合公差做了精确建模，气环槽的侧隙预留量考虑了热膨胀带来的尺寸变化，避免发动机热机状态下出现环卡滞、密封失效的问题；油环槽位置设计了径向回油孔，能够将油环从缸壁上刮下的多余润滑油导回曲轴箱，防止机油窜入燃烧室造成积碳与异常烧机油问题。活塞销座区域采用了加厚的加强筋过渡结构，因为活塞销是传递燃烧压力到连杆的核心受力点，工作过程中要承受周期性的冲击载荷，销座与活塞内腔的过渡位置做了大圆角处理，能够有效分散应力集中点，避免长期交变载荷下出现疲劳裂纹。销孔的同轴度在建模时做了严格约束，保证活塞销装入后不会出现偏磨，降低运动过程中的异响与额外磨损。活塞裙部设计为微椭圆型面，而非正圆柱结构，这是因为活塞工作时头部温度远高于裙部，

　　热膨胀量存在梯度差，冷态下的椭圆构型能够在热机达到工作温度后，让裙部与气缸壁的配合间隙保持在合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞拉缸。裙部表面的型面变化还考虑了活塞在往复运动过程中的侧倾受力，做功冲程中活塞受侧向力压紧在缸壁一侧，裙部的接触面积经过优化，能够降低单位面积的比压，减少缸壁与裙部的磨损速率。从安装边界来看，这款活塞的外径尺寸适配常规小排量乘用车的气缸直径，活塞销孔的内径与主流的全浮式活塞销尺寸匹配，压缩高度的设计能够保证活塞到达上止点时，顶面与气缸盖燃烧室的间隙符合设计值，不会出现气门碰撞活塞顶的故障。建模过程中对活塞的整体重量做了配重控制，同一组活塞的重量差控制在工程允许的范围内，

　　避免曲轴运转时出现动平衡超差导致的整机振动问题。内腔的结构设计兼顾了结构强度与轻量化要求，在保证承压能力足够的前提下，去除了非受力区域的多余材料，既降低了活塞自身的往复运动惯量，减少曲轴的负载，也能提升发动机的响应速度。在实际应用场景中，这类活塞不仅适配常规的乘用车辆汽油发动机，经过局部尺寸调整后也可用于小型通用动力机械、摩托车发动机等采用往复式活塞结构的动力设备，其结构设计逻辑覆盖了从密封、承压、导热到运动配合的全工况需求，建模时的每一处尺寸约束都对应实际生产装配与运行中的具体要求，没有冗余的结构设计，所有倒角、圆角、槽位的参数都能直接对接后续的加工工艺环节，为后续的工程出图、数控加工、仿真模拟提供准确的三维数模基础。
