多辐条轻量化乘用车铝合金轮毂结构设计

　　这款铝合金车轮的设计，首先锚定民用改装乘用车的实际使用场景，适配17寸轮辋规格的家用轿车、入门级运动车型，既满足日常城市铺装路面的行驶承载需求，也兼顾非铺装路面轻度通行的结构强度要求。从安装边界来看，中心定位孔采用乘用车通用的5孔螺栓固定布局，孔位节圆直径匹配主流A级车的轮轴安装尺寸，中心孔预留了轮毂变径圈的安装余量，可适配不同轮轴直径的车型，轮辋的偏距设置在常规家用车的适配区间内，安装后不会超出车身翼子板边界，也不会与刹车卡钳、悬挂摆臂产生运动干涉。

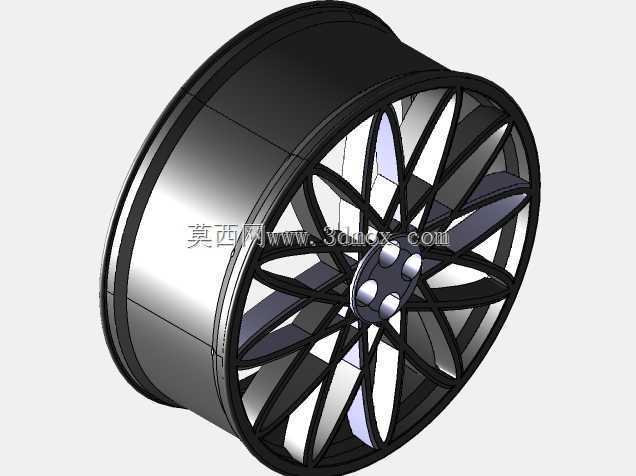

　　设计过程中首先平衡了结构强度与轻量化的核心矛盾，轮辐采用交错式双组辐条布局，每组辐条从中心安装座向外呈放射状延伸，相邻辐条之间预留了充足的镂空区域，一方面可以降低车轮整体的转动惯量，提升车辆起步、制动的响应速度，另一方面镂空区域可以为刹车系统提供足够的通风散热空间，长距离制动时能够引导气流带走刹车盘、卡钳产生的热量，降低刹车热衰减的风险。辐条的截面采用变厚度设计，靠近中心安装座的位置厚度更大，能够承载车辆起步、制动时传递的扭矩，靠近轮辋的位置厚度逐步收窄，在保证辐条支撑强度的前提下进一步削减冗余重量。

　　轮辋部分采用常规的深槽式结构，轮缘位置做了加厚处理，应对轮胎拆装时的外力冲击以及行驶过程中路边石剐蹭的受力，轮辋与轮胎贴合的密封面做了平面度公差预留，保证充气后轮胎与轮辋的密封性能，避免慢漏气问题。中心安装座的凸台高度经过测算，既保证轮毂与轮轴安装面的贴合面积足够，传递扭矩时不会出现应力集中，也不会因为凸台过高导致轮毂安装后与轮轴端盖产生干涉。

　　从实际使用的功能特性来看，这款车轮的辐条造型在兼顾结构性能的同时，也考虑了外观的运动感，交错的辐条在车轮转动时可以形成更具层次感的视觉效果，满足乘用车用户的外观改装需求。结构设计阶段针对不同工况做了受力模拟：垂直承载工况下，轮辋与辐条的连接位置应力分布均匀，不会出现局部应力过载的情况；转弯侧向受力工况下，外侧轮辐的抗弯强度能够满足车辆0.8g侧向加速度下的承载要求；制动扭矩传递工况下，中心安装座与辐条的连接位置可以承受常规家用车紧急制动时的峰值扭矩，不会出现辐条断裂、安装座变形的问题。

　　设计过程中也考虑了后期的加工工艺可行性，整体结构采用一体式铸造的工艺即可实现量产，辐条的镂空区域没有设置过小的内角，避免铸造过程中出现充型不足、冷隔等缺陷，所有受力过渡位置都做了圆角处理，减少应力集中点，提升车轮的疲劳使用寿命。轮辋的气门嘴安装孔预留了标准尺寸，适配常规的橡胶气门嘴与金属气门嘴，不需要额外做孔位修改。和传统的钢制车轮相比，这款铝合金车轮的重量可以降低30%左右，不仅能够降低车辆的非簧载质量，提升悬挂系统的响应速度，改善行驶平顺性，也能在一定程度上降低车辆的行驶能耗。针对日常使用中容易出现的辐条表面剐蹭问题，辐条的外表面做了平整化设计，没有过多的复杂凹槽，后期表面修复、喷涂改色的操作难度更低，适配改装用户的个性化外观调整需求。
