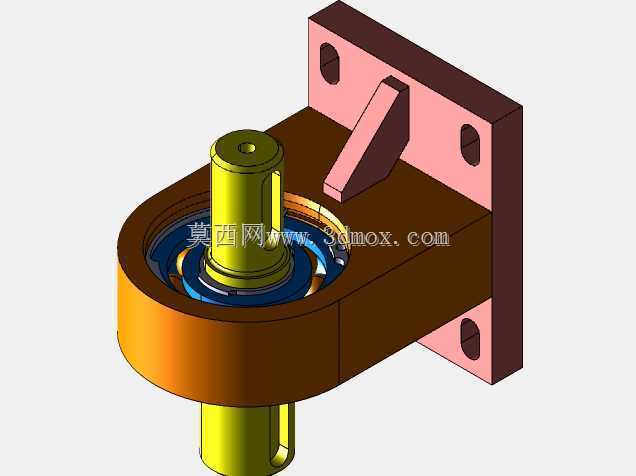

带安装支座的滚动轴承支撑轴组件

　　这套带轴承的轴支撑组件，是中小型传动系统里极为常见的回转支撑单元，日常在轻工输送线、小型实验台架、低压配电设备的调压传动机构、小型风机传动端都能见到它的应用身影，核心作用是为回转的轴类零件提供稳定的径向支撑，同时约束轴的轴向窜动，保证轴上搭载的带轮、齿轮、偏心轮等传动件始终保持精准的回转中心，避免传动过程中出现偏磨、振动、异响等问题。

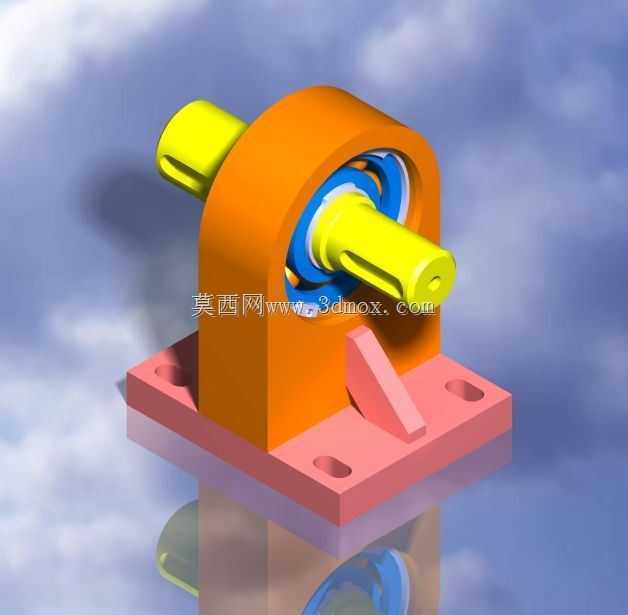

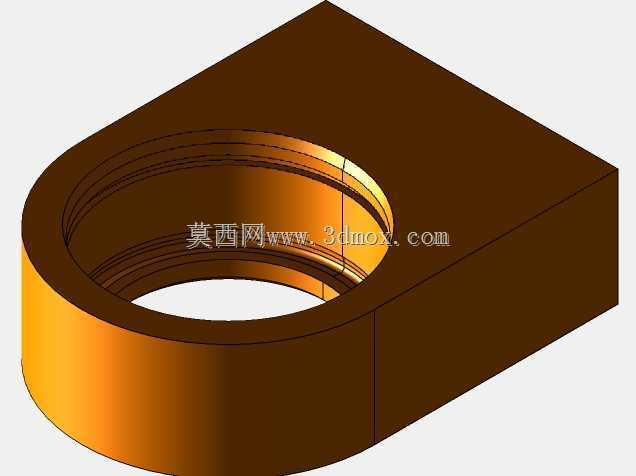

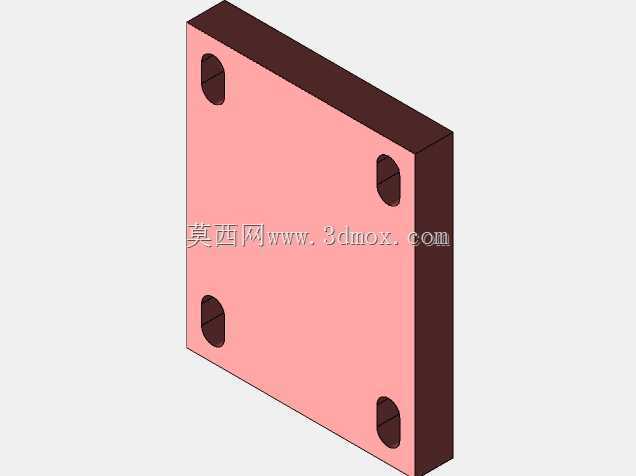

　　从结构设计逻辑来看，整个组件采用一体式铸造支座搭配深沟球轴承与阶梯轴的组合方案，底部的安装支座设置了两个对称的长圆形安装孔，这类孔型的设计初衷是为安装时调整中心距预留余量，不需要在安装底板上加工高精度的定位孔，就能通过微调支座位置来适配皮带张紧度、齿轮啮合间隙的调整需求，降低了配套安装面的加工精度要求，也给后期运维的拆装调整留出了操作空间。支座主体采用拱型支撑结构，相比直板型支撑，拱型结构在同等壁厚下能承受更大的径向载荷，尤其是轴承受径向皮带拉力或者齿轮啮合力的方向，拱型的筋位可以把载荷均匀分散到底部安装面，避免支撑位置出现应力集中导致的支座开裂。支座侧面额外设置了三角形加强筋，连接支撑立壁与底部安装板，进一步提升了支座的抗倾覆能力，当轴端承受偏载的时候，加强筋可以抵消大部分的倾覆力矩，防止支座长期受力后出现立壁变形。

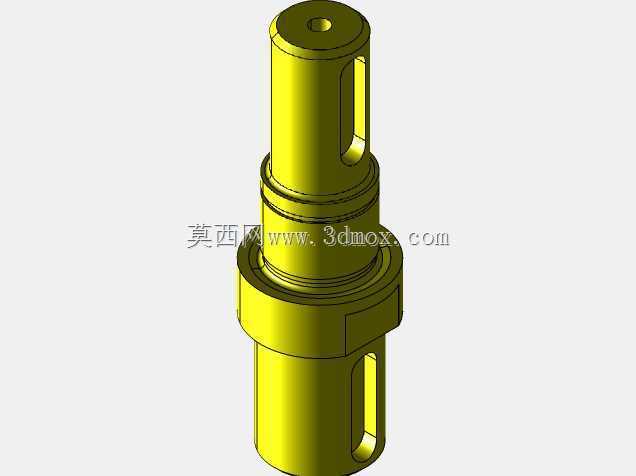

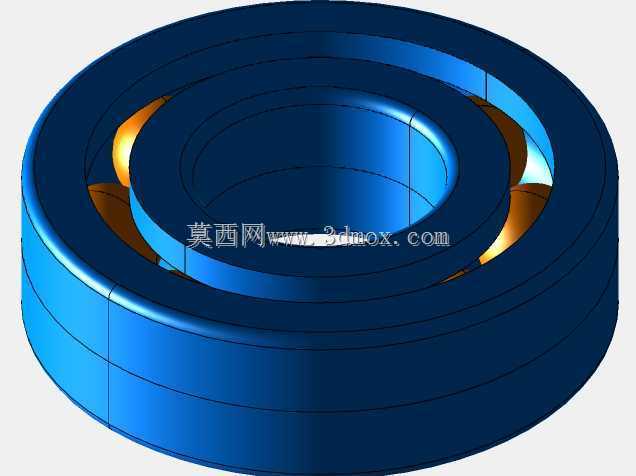

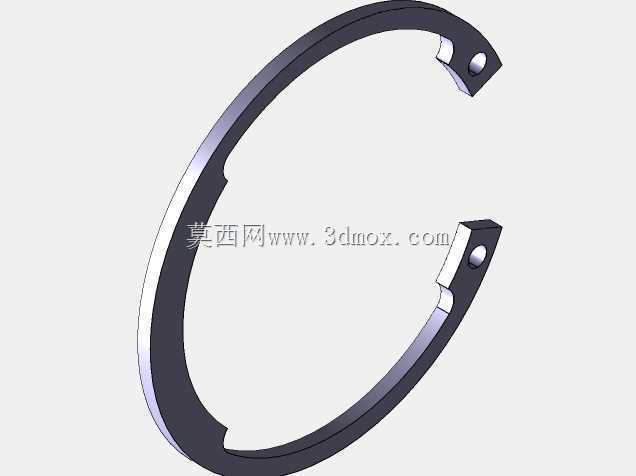

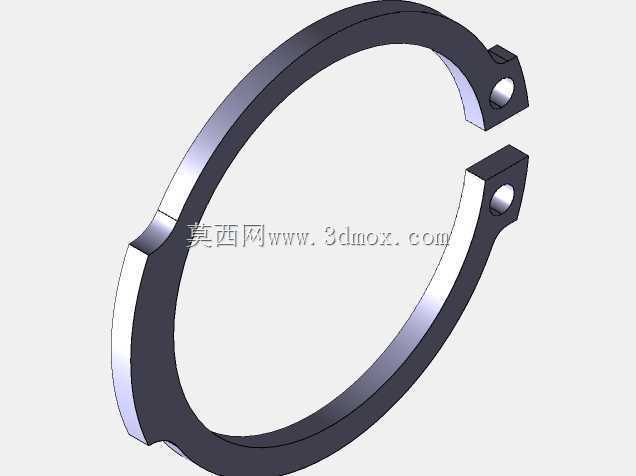

　　轴的部分采用阶梯轴设计，和轴承内圈配合的轴段采用过盈配合公差，装配时通过压装或者热装的方式将轴承内圈与轴段紧密结合，避免轴回转时内圈与轴出现相对滑动磨损。轴的两端伸出轴承的部分加工有键槽，用来安装传动件，传递扭矩，伸出端的轴肩高度严格按照轴承安装的规范设计，既可以对轴承内圈起到轴向定位的作用，又不会因为轴肩过高影响后续轴承的拆卸维护。轴承选用标准深沟球轴承，能够同时承受径向载荷和少量的轴向载荷，适配大多数中低速、轻载的传动场景，轴承外圈与支座的安装孔采用过渡配合，靠支座孔的台肩对轴承外圈做轴向定位，不需要额外设计轴承端盖就可以实现轴承的双向固定，简化了整体结构，减少了零件数量，降低了加工和装配的成本。

　　从安装边界来看，整个组件的底部安装面为平面，两个安装孔的中心距按照常用的安装规格设计，适配市面上多数小型设备的安装台面尺寸，轴的中心高经过标准化设计，和同规格的带轮、齿轮的中心高匹配，不需要额外调整垫片就可以实现同轴对接。轴的伸出长度预留了足够的安装空间，既可以安装单组传动件，也可以根据需求在两端同时安装传动件，实现动力的双向输出。整个组件的所有配合面都做了公差匹配设计，轴承安装孔的圆柱度、轴配合段的同轴度都按照通用机械的精度要求设定，装配后轴的回转径向跳动可以控制在普通传动场景允许的范围内，不需要额外做高精度的刮研或者磨削加工，就可以满足使用要求。

　　在实际使用场景中，这类组件常被用来做小型传动系统的动力输入支撑，比如交流稳压器的调压转轴支撑、小型输送带的从动辊支撑、实验设备的回转工装支撑，因为结构简单、零件通用性强、维护方便，不需要复杂的润滑系统，只需要定期给轴承补充润滑脂就可以长期稳定运行，非常适合对成本敏感、维护条件有限的民用及轻工机械场景。设计时也充分考虑了加工工艺性，支座采用铸件结构，适合批量生产，轴类零件采用圆钢车削加工即可，不需要复杂的成型工艺，轴承为标准外购件，采购替换都非常方便，整体的性价比很高，是中小型机械传动结构里非常经典的支撑单元设计。
