推力滚子类环形承载轴承结构设计

　　做机械结构设计的同行都清楚，轴向承载工况下的部件选型，从来都是整套传动系统可靠性的核心卡点，尤其是重载、低转速的作业场景，常规深沟球轴承的轴向承载冗余量往往达不到设计要求，很容易出现滚道点蚀、保持架碎裂的失效问题，这类推力滚子结构的轴承，就是专门针对这类纯轴向承载或者轴向载荷占比超七成的工况开发的。从实际应用场景来看，这类轴承的覆盖范围极广，小到机床主轴的轴向定位端、重型液压缸的活塞杆支撑位，大到起重设备的回转支撑座、大型水泵的推力端、工程机械的铰接承重位，甚至是风电设备的偏航系统承载位，都能看到同结构轴承的身影，它不需要承担径向载荷的任务，所有结构设计都围绕轴向力的均匀传递、滚动体的受力均匀性展开，避免局部应力集中导致的提前失效。

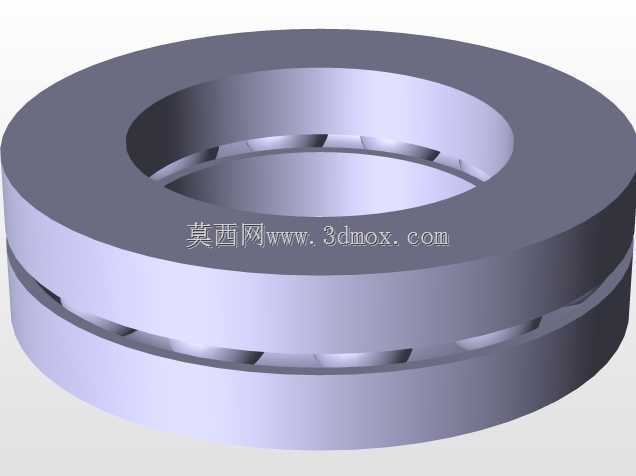

　　从结构设计思路来看，这款轴承采用了双片式滚道圈加中间滚动体的经典布局，上下两片滚道圈的端面都做了高精度的平面度处理，滚道表面的粗糙度控制在Ra0.8以下，保证滚动体在滚道内滚动时不会出现卡滞、偏磨的问题；中间的滚动体采用圆柱滚子排布，相比钢球的点接触承载，圆柱滚子和滚道是线接触，单位面积的承载压力能降低40%以上，同等外形尺寸下，额定动载荷能比同规格推力球轴承高出近一倍，更适合重载、冲击载荷的作业场景。很多新手工程师在做这类轴承的安装边界设计时，很容易忽略配合面的精度要求，实际上这类推力轴承的安装基准面，平面度公差不能低于IT7级，安装面的表面硬度要在HRC40以上，避免长期承压出现基准面凹陷，导致轴承滚道偏斜，滚动体受力不均；

　　同时安装时要保证上下两片滚道圈的同轴度，同轴度公差要控制在0.02mm以内，否则滚动体在运转过程中会出现端面滑移，不仅会增大运转阻力，还会加速滚道的磨损，大幅缩短轴承的使用寿命。从外形尺寸的设计逻辑来看，这类轴承的内孔直径是和安装轴的轴径做过渡配合的，配合公差选H7/k6即可，过盈量太大会导致轴承内圈涨紧变形，滚道圆度超差，间隙太大则会出现运转时的内圈窜动；外圈的外径和安装座孔的配合选H7/h6的间隙配合，方便安装拆卸，同时预留一定的热胀冷缩余量，避免长时间运转温升后，外圈膨胀被座孔抱死，导致滚动体无法正常滚动。另外在设计安装结构时，要注意给轴承预留合适的润滑空间，这类推力轴承的润滑方式通常采用脂润滑或者稀油润滑，

　　滚道周边要设计对应的密封圈或者挡油结构，避免润滑脂泄漏，同时阻挡外界的粉尘、铁屑进入滚道内部，很多现场的轴承失效案例，都不是因为载荷超过额定值，而是因为密封不到位，硬质杂质进入滚道，在滚动体和滚道之间压出凹坑，最终引发大面积的点蚀失效。还有一个容易被忽略的设计细节，就是这类轴承的预紧力控制，在轴向定位的安装结构中，不能把轴承压得过死，要预留0.03-0.05mm的轴向间隙，给运转过程中的热膨胀留出余量，否则轴承在温升后会出现额外的轴向附加载荷，导致滚动体和滚道之间的摩擦力急剧增大，短时间内就会出现温度过高、润滑脂失效的问题，严重时甚至会直接抱死，造成整套传动系统的停机故障。在做三维建模的时候，要特别注意滚道的曲率和滚动体的匹配度，滚道的曲率半径要比滚动体的半径大2%-3%，既保证滚动体和滚道的接触面积足够，又避免曲率完全一致导致的滚动滑移，同时保持架的槽口尺寸要和滚动体的直径匹配，间隙控制在0.1-0.15mm，保证滚动体在槽口内可以自由转动，不会出现卡滞，同时也不会因为间隙过大导致滚动体歪斜，受力方向偏移。
