乘用车多辐条铝合金轮辋结构设计方案

　　轮辋作为车辆行走系统的核心承载部件，直接关联整车行驶安全性、操控稳定性与NVH表现，在乘用车尤其是高性能跑车的开发流程中，轮辋的结构设计需要同时兼顾力学性能、轻量化目标与空气动力学效应。日常道路行驶场景下，轮辋需要承受车辆垂直载荷、加速与制动过程中的扭矩传递、转向时的横向载荷，还要应对路面颠簸带来的交变冲击，这就要求在设计初期就明确各工况下的载荷边界，避免出现应力集中导致的结构失效。

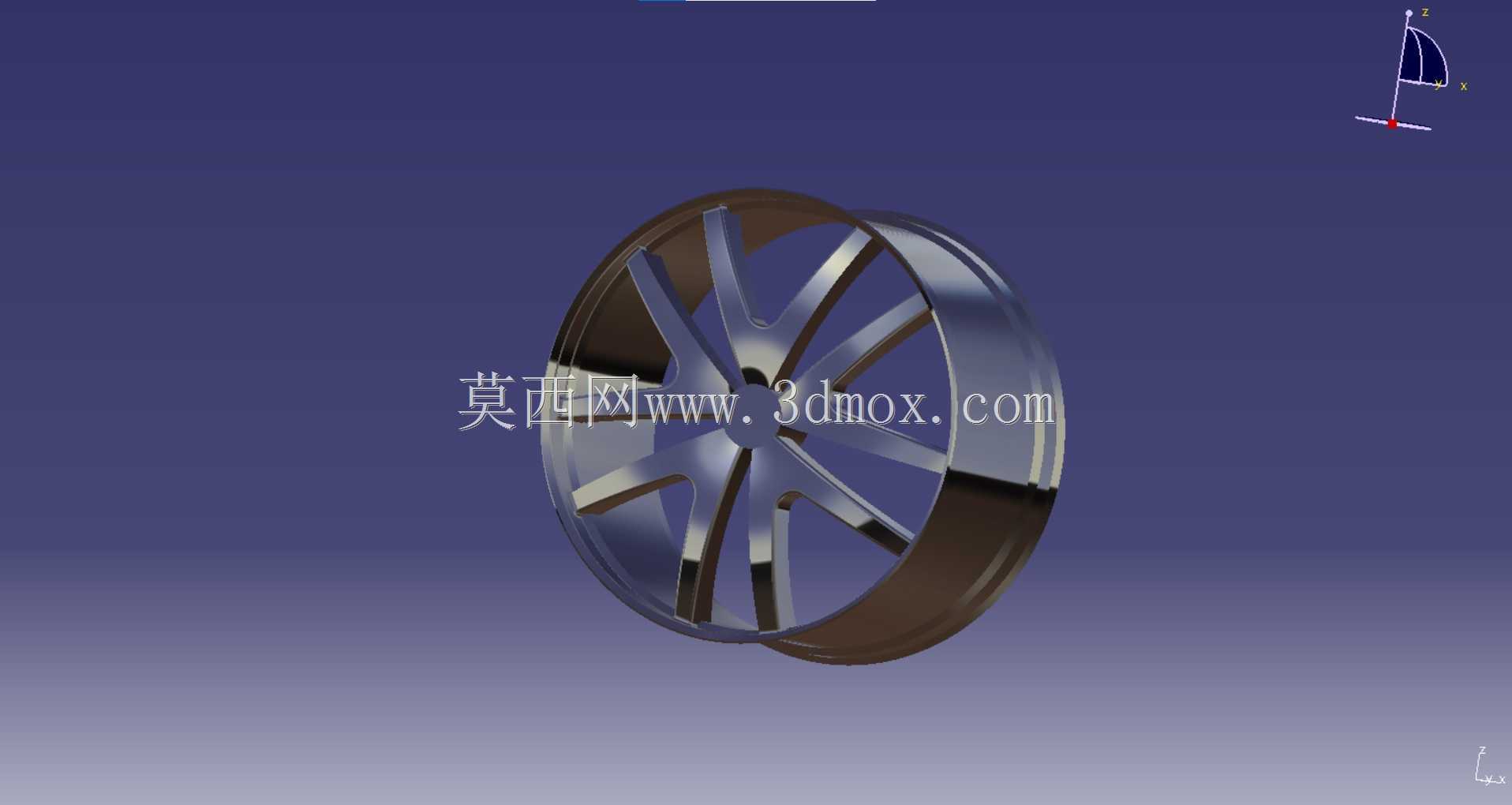

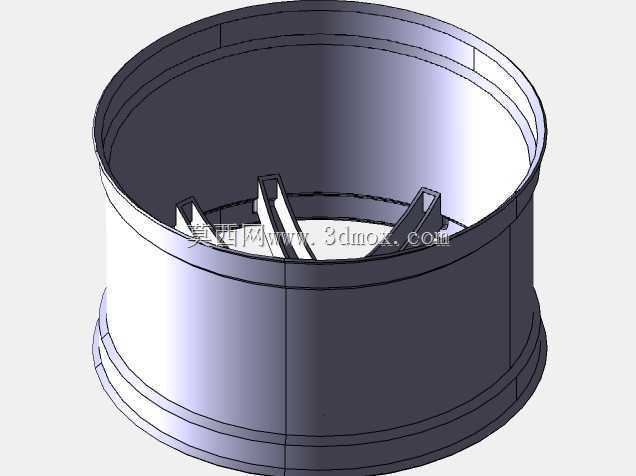

　　这款多辐条轮辋采用宽边深槽式结构，适配低扁平比运动轮胎，轮缘位置做了加厚过渡处理，能够在轮胎拆装过程中减少磕碰损伤，同时在高速过弯时为胎侧提供足够的支撑刚度，避免胎壁过度形变影响抓地力。辐条采用不等宽渐变式设计，靠近轮心安装座的位置截面更厚，向轮缘延伸过程中逐步收窄，这种变截面设计一方面可以在保证辐条抗弯、抗扭强度的前提下减少非簧载质量，降低悬挂系统的往复运动惯性，提升车轮的贴地性能；另一方面，辐条之间的镂空间隙经过优化，能够在车辆行驶时引导气流穿过，对制动系统形成有效散热，减少长距离制动后出现的热衰减现象。

　　设计过程中首先需要确定轮辋的核心安装参数，包括PCD节圆直径、中心孔尺寸、偏距ET值，这些参数直接决定轮辋能否与车辆转向节、轮毂轴承完美匹配，偏距设计需要兼顾轮距变化与转向时的摩擦边界，避免车轮在最大转向角下与翼子板、悬挂拉杆发生运动干涉。轮辋的胎圈座位置设置了标准的凸峰结构，能够在轮胎充气后牢牢卡合胎圈，防止高速行驶或者紧急变线时轮胎脱圈引发安全事故。气门嘴的安装位置选在两根辐条之间的平整区域，既方便后期充气操作，也不会破坏辐条的整体受力结构。

　　从实际使用场景来看，这类轮辋多用于高性能民用跑车与改装乘用车，除了基础的承载功能，辐条的造型设计也需要考虑视觉效果，亮面切削的辐条搭配深色轮辋桶身，能够在车辆静止与行驶过程中呈现出更强的运动质感。结构验证阶段需要针对径向疲劳、弯曲疲劳、冲击性能三个核心指标做仿真校核，在辐条与轮辋桶身的连接位置做圆弧过渡处理，消除直角结构带来的应力集中点，确保在长期交变载荷作用下不会出现裂纹萌生。轮辋的整体重量控制也是设计重点，在满足强度要求的前提下，通过拓扑优化去除非受力区域的冗余材料，能够有效降低非簧载质量，提升整车的加速响应与操控灵敏度，同时减少燃油或者电能的消耗。

　　安装边界层面，轮辋背部需要预留足够的制动系统避让空间，能够适配大尺寸刹车盘与多活塞制动卡钳，避免在转向或者车轮跳动过程中轮辐与卡钳发生剐蹭。轮辋的中心孔与轮毂轴头采用间隙配合，安装时依靠中心孔定位保证车轮的动平衡精度，配合锥面螺母实现紧固，确保高速行驶时车轮不会出现抖动。表面处理上，轮辋采用多层喷涂工艺，外层的透明保护层能够抵御路面碎石冲击、雨水腐蚀与刹车粉尘的侵蚀，长期使用也能保持外观完整性。
