驱动战车辐条式行走轮结构设计

　　该轮体为小型驱动战车的行走承载部件，主要应用于轻型特种作业战车、小型无人作战平台的行走系统中，承担整车重量承载、行走动力传递、行进过程中侧向受力缓冲的核心作用，在非铺装路面、复杂地形行进场景下，需要兼顾结构强度与轻量化需求，避免轮体自重过大增加行走驱动系统的负载，同时要保证在颠簸、冲击工况下不会出现辐条断裂、轮缘变形的失效问题。

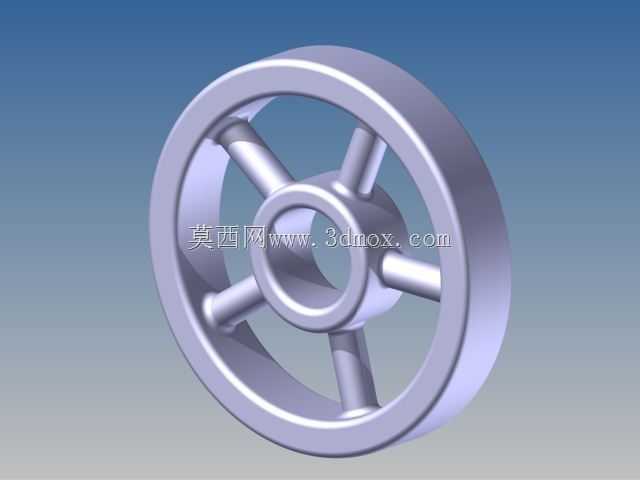

　　从结构设计思路来看，该轮体采用中心轮毂加五根等距辐条连接外缘轮辋的结构形式，中心轮毂设置有阶梯式安装孔，可直接与驱动轴、轴承组件配合安装，安装孔的同轴度公差控制在IT7级范围内，保证轮体转动过程中不会出现偏心抖动的问题，降低行走过程中的动不平衡量。五根辐条采用等角度均匀分布的布局，相邻辐条夹角为72度，这种布局可以在辐条数量最少的前提下，保证各个方向受力的均匀性，相比三辐条结构抗冲击冗余量更高，相比六辐条及以上结构自重更低，辐条截面采用圆柱形设计，相比矩形截面辐条，在承受径向冲击载荷时应力集中系数更低，不会在辐条与轮毂、辐条与轮辋的连接位置出现应力突变导致的断裂问题，连接位置均做了R3-R5的圆角过渡处理，进一步分散应力集中点。

　　外缘轮辋采用等厚度环形结构，轮辋的宽度根据配套轮胎的安装尺寸设计，轮辋内侧设置有定位凸台，可防止轮胎在侧向受力时出现轴向窜动，轮辋的外圆面加工有防滑纹理安装位，可适配橡胶履带或者实心橡胶轮胎的安装，满足不同地形的行走需求。从安装边界来看，中心轮毂的轴向长度与驱动桥的安装位尺寸匹配，轮毂端面设置有螺栓孔位，可与驱动轴的法兰盘通过螺栓紧固连接，传递驱动扭矩，螺栓孔采用均匀分布的布局，保证扭矩传递的均匀性，避免单个螺栓受力过大出现剪切断裂。

　　在实际使用场景中，该轮体需要承受整车自重加上载荷的总重量，同时在越障过程中要承受瞬时冲击载荷，因此设计过程中对辐条的抗弯强度、轮辋的抗挤压强度、轮毂的抗扭强度都做了对应的校核，材料选用高强度铸铝合金，在保证结构强度的前提下降低整体自重，相比钢制轮体自重降低40%左右，可有效降低行走驱动电机的功率损耗，提升战车的续航能力。轮体的整体尺寸适配小型战车的底盘高度设计，轮体直径与底盘离地间隙匹配，保证越障高度满足设计要求，不会因为轮体直径过小导致越障能力不足，也不会因为轮体直径过大增加整车的重心高度，影响行进过程中的稳定性。

　　在三维建模过程中，对各个配合面的尺寸公差做了严格的定义，中心安装孔与轴承的配合采用基孔制过渡配合，保证轴承安装后不会出现松动，同时方便装配拆卸；辐条与轮毂、轮辋的连接位置采用一体化建模，避免装配体带来的配合误差，也符合铸造成型的工艺要求，减少后续机加工的工序。轮体的动平衡设计上，由于辐条均匀分布，自身的静不平衡量很小，只需要在轮辋位置做少量的动平衡配重即可满足高速行进的要求，避免高速转动时出现整车抖动的问题。

　　从功能特性来看，该轮体不仅承担行走承载的作用，五辐条的镂空结构也可以在行进过程中减少泥土、碎石的卡滞，相比封闭式轮体，在泥泞、碎石路面行进时，杂物可以直接从辐条间隙排出，不会附着在轮体内部增加额外重量，也不会因为碎石卡滞导致轮体转动卡涩。轮辋的内侧设置有减重槽，在不降低结构强度的前提下进一步减轻轮体自重，减重槽的位置经过受力仿真验证，避开了轮辋的主要受力路径，不会影响轮辋的抗挤压能力。

　　在装配流程中，首先将轴承压入中心轮毂的安装孔内，再将轮体整体安装到驱动桥的轴头上，通过端面螺栓紧固，之后安装配套的轮胎或者履带，调整轮体的轴向间隙，保证轮体转动灵活无卡滞，转动过程中无明显偏摆。日常维护过程中，只需要定期检查辐条是否有裂纹、连接螺栓是否松动即可，一体化铸造的结构没有过多的活动部件，维护成本极低，适合野外复杂工况下的长期使用，不需要频繁拆解保养。
