交流稳压器传动端齿轮箱盖结构设计

　　交流稳压器的调压传动机构长期处于带载往复运行状态，齿轮箱盖作为传动腔体的核心密封防护零件，直接决定了内部齿轮副、调压转轴的运行稳定性，在民用配电、工业车间稳压供电场景中，这类箱盖需要兼顾密封性能、安装便捷性与结构强度，避免外界粉尘、潮气侵入传动腔造成齿轮磨损、卡滞，进而导致调压精度偏移、输出电压波动超标。

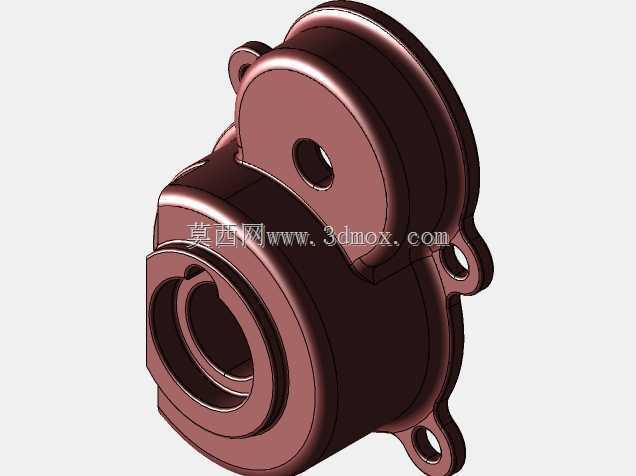

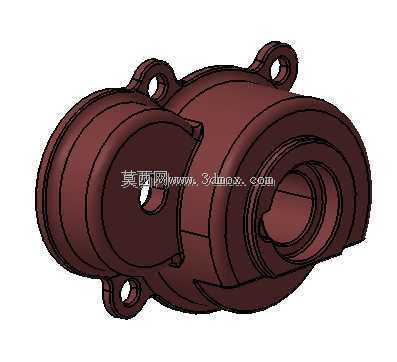

　　从结构设计逻辑来看，这款齿轮箱盖采用一体化铸造成型的腔体结构，主体为阶梯式回转轮廓，对应内部不同直径的齿轮安装位与转轴穿出孔，中部的大直径内凹腔室用于容纳主传动齿轮与啮合副，侧面延伸的筒状结构为调压输出轴的穿出通道，内孔预留了密封件安装槽位，可适配O型圈或骨架油封实现转轴处的动密封，防止腔体内部润滑脂泄漏，同时阻隔外界杂质进入。箱体周向均匀布置的四个带孔安装耳，是整个箱盖的安装固定边界，安装耳的孔位与齿轮箱本体的螺纹孔一一对应，孔位公差控制在±0.1mm范围内，保证装配时箱盖与箱体的贴合面完全对齐，避免出现密封面错位导致的渗漏问题；安装耳与主体腔体之间设置了过渡加强筋，抵消螺栓紧固时的局部应力，防止安装耳在长期受振动影响下出现断裂。

　　在实际选型适配过程中，需要重点关注箱盖的轴向安装尺寸，这款箱盖的轴向总高度匹配对应型号稳压器齿轮箱的腔体深度，装配后箱盖内端面与齿轮端面的间隙控制在0.3-0.5mm，既不会出现间隙过大导致齿轮轴向窜动超差，也不会因间隙过小造成齿轮运转时与箱盖内壁发生摩擦。箱盖与箱体贴合的端面加工有密封胶圈安装槽，装配时配合耐油橡胶密封垫，可实现IP54级的防护能力，满足车间多尘、常规湿度环境下的使用要求，即使在夏季高温高湿的配电房环境中，也能有效避免潮气在齿轮腔内部凝结，防止齿轮、转轴出现锈蚀卡滞。

　　从建模细节来看，这款箱盖的所有转角处都设置了R2-R5的铸造圆角，避免铸造过程中出现应力集中导致的铸件开裂，同时也能减少机加工时的刀具崩损风险；转轴穿出孔的内壁粗糙度要求达到Ra1.6，保证油封与孔壁的贴合紧密性，密封面的平面度控制在0.05mm以内，防止紧固后密封面出现局部间隙。安装耳的螺栓孔采用沉孔设计，螺栓紧固后头部完全沉入沉孔内，不会突出箱盖表面，避免与周边的稳压器壳体、接线部件发生干涉，同时也让整体外观更规整。

　　在设备维护场景中，这款箱盖的拆卸与安装无需拆解整个稳压器传动机构，只需松开四个安装耳的固定螺栓即可取下箱盖，方便运维人员定期检查内部齿轮磨损情况、补充润滑脂，大幅降低日常维护的工作量。箱盖的材质采用压铸铝合金，在保证结构强度的前提下有效降低了零件自重，同时铝合金的导热性能可以将齿轮运转产生的热量快速导出，避免腔体内部温度过高导致润滑脂失效，延长齿轮副的使用寿命。针对稳压器运行时的小幅振动特性，箱盖的结构刚度经过优化，主体壁厚均匀控制在3mm，既不会因壁厚过薄导致受振后产生共振异响，也不会因壁厚过大造成材料浪费、零件过重。在三维建模过程中，所有配合面的尺寸都与齿轮箱本体、转轴、密封件的参数做了关联匹配，装配验证时可直接完成干涉检查，确认所有安装位无错位、无间隙超差问题，可直接用于铸造工艺开模与机加工工序的参数输出。
