CVT系统用BRIGGS&STRATTON发动机动力联轴器

　　在小型内燃动力配套的无级变速传动场景中，动力输入端与变速机构的连接可靠性，直接决定整套动力单元的运行寿命与传动效率，这款适配BRIGGS&STRATTON发动机的CVT联轴器，正是针对小排量内燃动力与带式无级变速机构的匹配需求开发的轴间连接部件。从实际应用场景来看，这类联轴器普遍搭载在通用动力设备、小型非道路作业机械、轻型代步装备的动力传输路径中，负责承接发动机输出轴端的旋转扭矩，将动力平稳传递至CVT耦合器的主动轮端，抵消发动机运行过程中产生的轴向窜动与径向跳动，避免硬性连接带来的轴系磨损、带轮偏摆等问题。

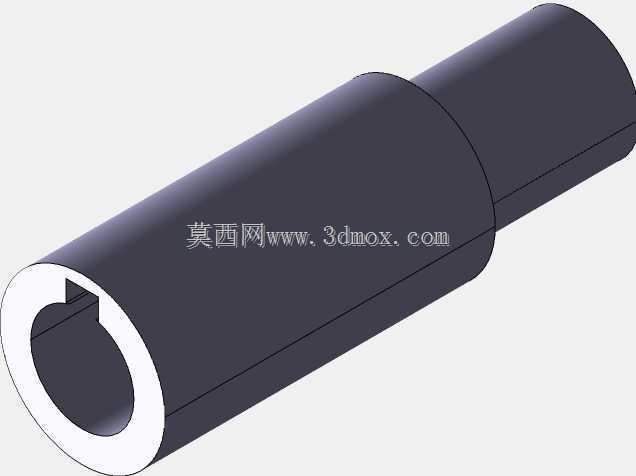

　　从结构设计思路来看，这款联轴器采用阶梯式空心轴结构，整体为同轴变径设计，大直径端对接发动机输出侧，小直径端插入CVT耦合器的主动轴安装位，内孔加工有单键槽结构，通过平键实现周向固定，确保扭矩传递过程中不会出现轴与联轴器之间的相对滑转。空心结构的设计并非单纯为了减重，更重要的是可以适配发动机输出轴的伸入长度，在保证连接配合长度满足扭矩传递要求的前提下，减少联轴器自身的转动惯量，降低发动机启动瞬间的转动负载，同时也能为轴端的锁紧螺母、挡圈等紧固件预留安装空间，避免装配时出现结构干涉。

　　在功能特性层面，这款联轴器的同轴度公差控制在0.02mm以内，变径位置采用圆角过渡处理，避免应力集中导致的轴肩断裂问题，外圆表面做了粗糙度控制，确保装配过程中可以顺畅推入CVT耦合器的安装孔位，不会出现卡滞、刮伤配合面的情况。键槽的位置与尺寸严格匹配对应型号发动机输出轴的键槽规格，键槽两侧的平行度公差符合通用机械轴连接件的精度要求，能够保证平键装配后两侧受力均匀，不会出现单侧挤压磨损导致的键连接失效。联轴器的轴向长度经过精确核算，安装到位后发动机输出轴端面与CVT主动轮端面的间隙恰好处于设计要求范围内，既不会因为轴向尺寸过长导致两轴顶死，也不会因为尺寸过短导致配合长度不足、连接刚度下降。

　　从安装边界来看，这款联轴器的最大外圆直径适配CVT耦合器输入端的安装孔径，小直径段的长度与CVT主动轮的轮毂深度匹配，安装时无需额外加工调整，只需清理配合面的毛刺与油污，涂抹少量润滑脂辅助装配，装入平键后将联轴器推入对应轴位，锁紧轴端紧固件即可完成安装。在实际运行过程中，这款联轴器可以承受发动机额定转速范围内的交变扭矩，适配CVT系统变速过程中带来的转速波动，缓冲发动机做功冲程产生的瞬时冲击，减少振动向CVT变速机构的传递，延长钢带与带轮的使用寿命。不同于刚性法兰式联轴器，这种套筒式键连接联轴器结构简单，维护成本低，没有多余的连接螺栓与弹性元件，不存在紧固件松动、弹性件老化失效的风险，非常适合小型通用动力设备的紧凑安装空间，能够在多尘、轻度油污的作业环境下长期稳定运行，不需要频繁的维护保养。在进行三维建模时，这款零件的建模逻辑遵循轴类零件的典型建模流程，先绘制同轴的回转截面草图，通过回转命令生成主体结构，再拉伸切除生成内孔与键槽特征，最后对变径位置、孔端边缘做倒角与圆角处理，所有尺寸均按照实际装配的配合公差进行参数化设置，方便后续根据不同型号发动机的输出轴尺寸进行参数调整，快速衍生出适配不同动力规格的同系列联轴器模型。
