L型多安装位钣金折弯连接支架结构

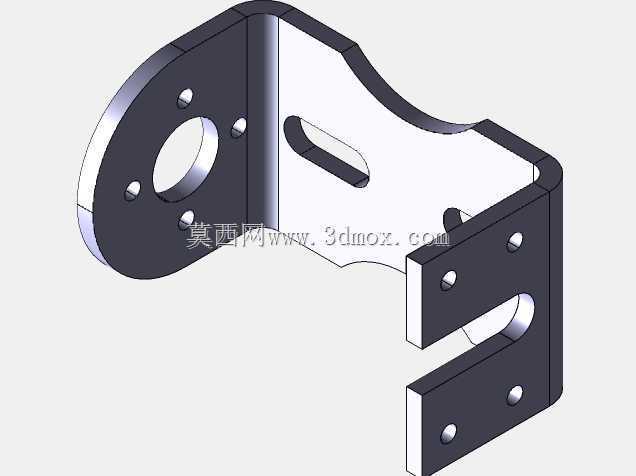

　　这款L型折弯钣金支架，在工业装配场景里常作为跨位面连接的承载构件使用，常见于电控柜内部元器件固定、小型设备机架侧装附件挂载、输送线侧边检测元件安装座这类需要垂直面转接固定的工位。不同于常规平板冲压件，它的两个垂直折弯边分别承担不同的连接功能：带大圆孔的圆形端侧边，主要用于穿设线缆、避让轴类部件或者配合大规格紧固件实现主定位，周边均匀分布的四个小孔，是用于将支架整体固定在设备主立面上的安装孔，孔位做了沉台处理，装配后螺栓头不会突出支架表面，避免和后续挂载的部件产生干涉。另一侧的折弯边做了异形轮廓裁切，既减轻了整体构件重量，也给相邻部件留出了运动避让空间，上面开设的长圆孔可以实现挂载部件的位置微调，适配不同安装尺寸的外接元件，下方两个带翻边的卡槽结构，是专门用于卡装线束固定座或者小型导轨的快装结构，装配时不需要额外拧紧紧固件，直接将对应卡件推入卡槽即可完成预固定，大幅提升现场装配效率。

　　从设计逻辑来看，整个构件采用等厚钣金板材一次折弯成型，折弯处做了合理的内R角处理，既避免折弯时板材出现开裂问题，也能消除锐边带来的装配安全隐患。所有外露的棱边都做了去毛刺处理，不会割伤装配人员的线缆外层绝缘皮。两个垂直折弯面的垂直度公差控制在0.1mm以内，保证挂载部件安装后不会出现倾斜偏移，满足检测类元件对安装基准面的精度要求。圆形安装端的大圆孔和周边四个小孔的位置度公差控制在0.05mm，和设备主立面的定位销配合时可以实现无间隙装配，不会出现支架晃动的问题。长圆孔的长度方向和支架折弯边平行，微调行程可以覆盖常见小型传感器的安装孔位偏差范围，降低现场配孔的工作量。

　　从安装边界来看，这款支架的圆形安装端直径适配常见的50型安装基座尺寸，整体折弯后的两个边长度比例适配1:0.8的安装空间，不会过多占用设备内部的走线空间。支架整体厚度选用常规冷轧钣金厚度，在满足15kg以内挂载承重要求的前提下，尽可能控制构件自重，不会给设备主安装面带来额外的负载压力。安装时需要注意，主固定面的四个螺栓需要采用对角拧紧的方式，避免拧紧过程中支架出现翘曲变形，导致折弯面垂直度超差。长圆孔位置安装外接部件时，建议加装平垫增大接触面积，避免长期受载后钣金孔位出现变形拉长的问题。下方卡槽结构在卡装部件时，需要确认卡件的卡入深度到位，避免设备运行过程中受振动影响出现部件脱落的情况。

　　在实际产线应用中，这类支架往往需要配合不同的表面处理工艺适配不同工况：普通室内干燥环境下采用镀锌处理即可满足防锈要求，在潮湿或者有弱腐蚀的工况下，则需要采用喷塑或者不锈钢板材加工，提升构件的耐锈蚀能力。设计时预留的工艺缺口，也给后续表面处理的挂装工序留出了装夹位置，不会在构件外观面留下明显的挂具痕迹。整个构件没有多余的冗余结构，所有轮廓裁切都是为了实现功能或者避让周边部件，没有为了外观做多余的造型设计，完全从实用装配角度出发完成结构设计，非常适合作为通用类转接支架在各类非标设备中复用，减少设计人员重复建模的工作量，也能降低钣金加工厂的模具投入成本，因为所有孔位和轮廓都可以采用激光切割一次成型，不需要开专用冲压模具，小批量加工时也能控制生产成本。
