减压阀带法兰侧装连接阀体结构

　　该阀体结构属于减压阀的核心承压壳体部件，主要应用在工业气动控制回路、中低压液压输送管路、民用供水调压支路以及小型工艺流体调控系统中，作为压力调节组件的安装承载基体，承担介质导流、元件固定、压力密封的核心作用。实际工况中，这类侧装带法兰结构的减压阀阀体，多适配安装在空间局促的管路转角位置，相比直通式阀体可减少管路弯头使用数量，降低管路整体流阻损失，同时侧出的安装支耳可直接将阀组固定在设备侧壁或安装面板上，无需额外加装固定支架，能有效压缩阀组整体安装占用空间。

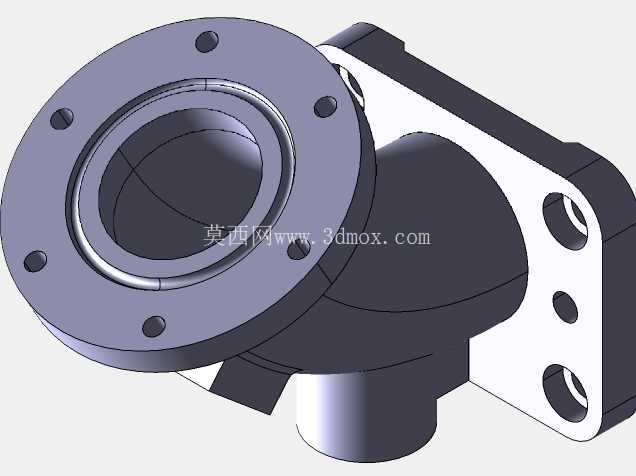

　　从功能特性来看，阀体主法兰端为介质入口侧，法兰端面均布6个螺栓沉孔，可与对应通径的管路法兰实现刚性密封连接，沉孔设计可避免螺栓头突出法兰端面，保证安装后法兰面贴合紧密无间隙；阀体侧方的带孔支耳为安装固定位，三个沿支耳长度方向排布的通孔可适配不同安装孔距的固定基面，安装时可根据现场空间选择对应孔位穿装固定螺栓，适配性更强；阀体下部的圆柱凸台为调压组件安装位，内部预留的阶梯孔可直接装入调压弹簧、阀芯导向套以及密封件，无需额外加工转接结构，装配工序更简洁。

　　设计过程中，首先根据额定通径确定主法兰的内外径尺寸，法兰密封面的凸台高度严格匹配密封垫片的压缩量要求，避免垫片压溃或密封比压不足导致的介质泄漏；阀体内部的流道采用圆弧过渡结构，避免直角转折造成的介质紊流，降低介质流动过程中的压力损失，同时减少流道内部的冲蚀磨损，延长阀体使用寿命；侧方安装支耳的厚度经过受力校核，可承受阀组整体重量以及管路振动带来的交变载荷，避免长期运行后支耳出现断裂变形；下部调压组件安装孔的同轴度公差控制在0.02mm以内，保证阀芯上下运动时无卡滞，调压过程线性顺畅无卡顿。

　　安装边界方面，主法兰的螺栓孔中心圆直径与对应压力等级的标准法兰尺寸完全匹配，可直接互换同通径的标准管路法兰，无需定制转接法兰；侧方支耳的安装孔距覆盖常规设备安装面板的通用孔距范围，安装时阀体与固定基面之间可加装减震垫片，吸收管路运行时的振动，避免振动传递到调压组件影响调压精度；阀体下部预留的调压操作空间满足手动调节或加装电动执行器的空间要求，无需额外扩大安装空位。建模过程中对各安装面的平面度、孔位的位置度都做了严格的公差约束，所有倒角、圆角尺寸都符合机械加工工艺要求，不存在无法加工的倒扣或薄壁结构，铸件毛坯经过时效处理后可直接上机加工，加工工序可通过普通数控车床与加工中心完成，无需特殊定制刀具，量产加工成本可控。实际装配时，阀体各密封槽的尺寸精度可保证O型圈安装后压缩率处于合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现介质渗漏；流道内壁的粗糙度要求达到Ra3.2，减少介质流动时的阻力，同时避免杂质在流道内壁附着堆积，长期运行也不会出现流道堵塞问题。
