双叉耳铰接支座带套筒机械构件

　　该构件属于设备传动与支撑系统中的铰接连接部件，常见于工装夹具、连杆机构、自动化输送线摆臂、小型升降装置以及非标设备的转动副位置，承担轴套定位、两侧连杆铰接和载荷传递的作用。

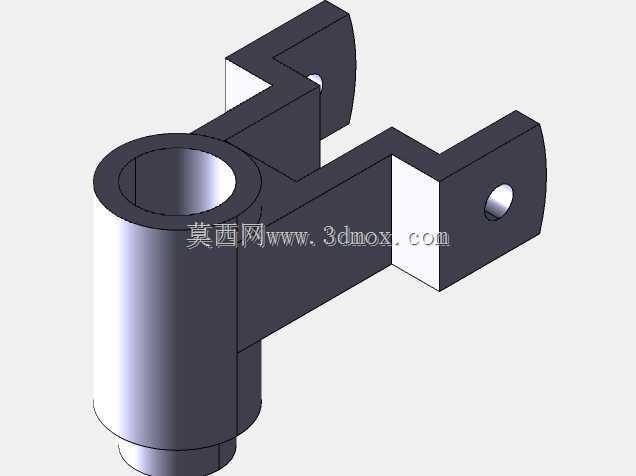

　　从结构组成看，主体由中部竖直套筒和两侧高低错位的叉耳安装板构成。套筒为主要回转支撑部位，内孔用于穿入转轴或配合衬套，外壁保留足够壁厚以承受径向弯矩；套筒下端带有小段同轴圆柱延伸，可作为轴向定位面或与底座孔位形成插接约束。两个叉耳分别通过弯折臂与套筒外壁相连，耳板端部加工同轴通孔，用于安装销轴、螺栓或关节轴承，使外部连杆能够绕孔轴线摆动。

　　设计上采用非对称双臂布局，两耳板不在同一高度和方向，目的是在有限空间内避让相邻杆件，并把两个方向的铰接载荷分别传递到套筒主体。臂板与套筒交接处形成连续实体过渡，可降低应力集中；耳板孔周保留较宽实体区域，以提高销轴孔的挤压和抗撕裂能力。整体外形以平面、圆柱面和直壁为主，适合铸件、焊接件或机加工件实现，建模时需重点保证套筒内孔轴线与两耳板孔轴线之间的平行度、孔位高度差以及臂板厚度一致性。

　　安装边界方面，套筒外径和内孔决定转轴规格，下端圆柱段可伸入支撑座孔内进行径向限位；两侧耳板外伸长度决定连杆摆动空间，耳板厚度影响销轴配合长度和关节宽度。装配时需校核耳板孔与外部连杆孔的同轴度，避免销轴受附加弯矩；套筒端面与支撑面之间应预留垫圈或轴承定位空间。

　　在实际选型应用中，这类构件适用于需要把旋转轴支撑与双点铰接集成在一起的场合，可减少单独轴座和连接板的数量，缩短装配链条。结构设计时还要关注运动包络，尤其是两叉耳在摆角范围内是否与套筒、底座或连杆发生干涉，以及销轴拆装方向是否留有操作空间。
