带键槽轮毂法兰盘机械练习零件

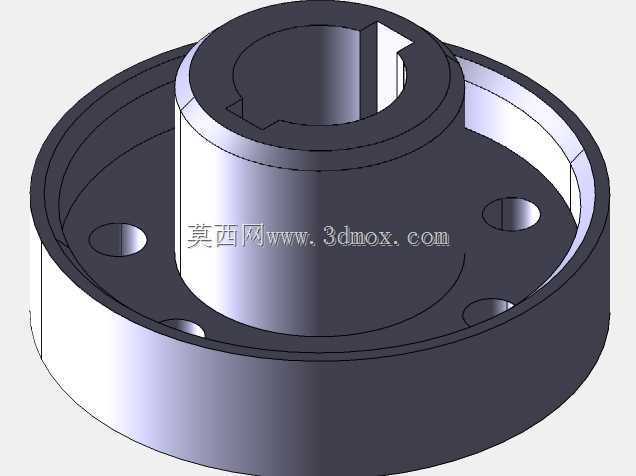

　　该零件属于典型的轮毂式法兰连接结构，在中小型传动设备、工装夹具、输送机构以及实验台架中较为常见。它的核心作用是把旋转轴与外部盘状构件连接起来，使扭矩能够通过中心孔、键槽和端面安装孔稳定传递。零件整体由下部较宽的圆盘和上部凸起的轴套组成，下部圆盘提供轴向支承与螺栓固定界面，上部轴套则承担与轴配合、传递周向力矩的任务。

　　从结构布置看，中心贯通孔用于穿入传动轴，孔壁开设键槽，键槽位置与轴上键槽对应，装配后通过平键限制轮毂与轴之间的相对转动。这种设计比单纯依靠过盈配合更便于拆装，也适合教学练习和中等载荷传动场景。上部轴套具有一定轴向高度，能够增加与轴的接触长度，降低配合面局部压强，减少悬臂受力时的偏摆趋势。圆盘端面上分布有多个通孔，可用于连接从动盘、制动盘、支架或其他回转附件，孔位围绕中心呈圆周布置，有利于保证连接受力均匀。

　　外形上，圆盘外缘与轴套外圆之间形成台阶面，该台阶面可作为轴向定位面，装配时能够抵住相邻零件端面，控制轴向位置。圆盘底部和内腔的环形结构兼顾了刚度与减重需求，在不明显削弱承载能力的前提下减少材料占用。对于铸造或机加工方案而言，较大的圆弧过渡和规整回转面有利于降低应力集中，也便于车削、镗孔和钻孔工序的安排。

　　实际建模时应优先保证中心孔、键槽、端面安装孔和外圆之间的位置关系。中心轴线是整个零件的设计基准，圆盘端面与轴线的垂直度、安装孔所在圆周的同轴度，都会直接影响装配后的回转精度。键槽宽度、深度和对称度需要结合轴径与标准平键确定，过松会造成冲击和磨损，过紧则会增加装配难度。端面安装孔的数量、孔径和分布半径应根据连接螺栓规格及所需夹紧力校核，孔边与外圆、内腔壁之间应保留足够壁厚，避免紧固时产生变形。

　　安装边界方面，下部圆盘外径决定了零件在设备中的径向占用空间，轴套高度决定轴向配合长度，整体厚度则影响相邻部件之间的间距。布置时需预留扳手空间和螺栓穿入路径，同时保证轴端伸入后不会与盘腔发生干涉。若用于高速回转，还应关注键槽引起的质量分布不均，并在工艺上考虑动平衡修正。该结构把轴套定位、键传动、法兰紧固和端面支承整合在同一零件上，适合作为回转连接部件进行结构设计训练，也可作为设备改造中连接轴与盘类附件的参考构型。
