带周向齿槽的圆盘式散热安装基座

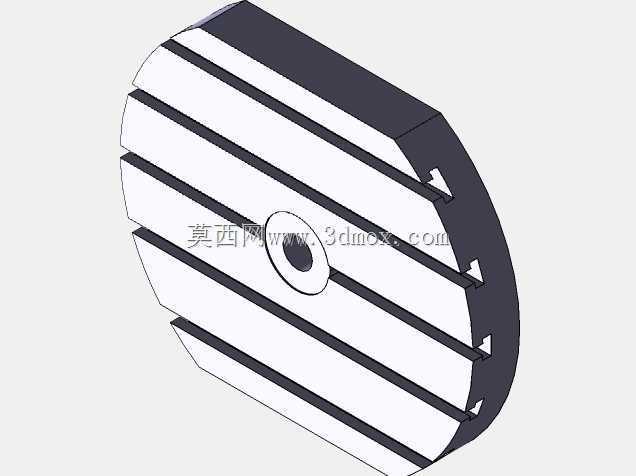

　　该圆盘类结构件的设计出发点，是为交流稳压类电气设备提供兼具安装定位与散热导流功能的承载基体，在小型工业稳压柜、台式调压设备的内部布局中，这类盘状基座常被安置在功率绕组与调压组件的外侧，既承担元件的轴向定位作用，也通过盘面的开槽结构扩大与空气的接触面积，避免功率器件长时间运行后热量在封闭腔体内积聚。从结构细节来看，基体整体采用扁圆柱轮廓，一侧保留完整的圆弧侧壁，另一侧做平直切边处理，这种非整圆的外形并非随意造型：平直边可以在设备壳体内部贴靠柜体内壁安装，省去额外的定位挡块，圆弧侧则适配圆形调压组件的外轮廓，让盘体和绕组外圈之间留出均匀的通风间隙。盘面平行排布的六条通长凹槽是整个结构的核心特征，凹槽沿盘体径向贯通，槽底保留均匀的壁厚，

　　既不会因为开槽过多削弱盘体的整体刚性，又能让冷却空气顺着槽道形成横向流道，把绕组工作时散出的热量顺着槽口带出设备外部。盘体中心设置的带沉台通孔是主安装定位位，孔口的环形凸台可以和转轴或者定位轴套的端面贴合，装配时凸台先接触定位面，再锁紧紧固件，能避免盘体安装后出现径向偏摆，保证盘面和内部绕组的同轴度。圆弧侧壁上均匀分布的四个三角形小卡槽，是为周边卡扣式固定件预留的配合位，装配时绝缘卡扣可以直接卡入卡槽，不需要在盘体侧面额外钻孔攻丝，既减少了加工工序，也避免了金属紧固件靠近电气绕组带来的绝缘隐患。开展三维建模时，先绘制盘体的外轮廓草图，将整圆修剪出平直切边后拉伸得到基础坯体，再在盘面绘制平行的矩形槽轮廓，使用拉伸切除命令做出通槽，

　　槽体两端和盘体边缘交接的位置做小倒角处理，避免应力集中在槽口尖角处。中心孔的沉台特征通过两次拉伸切除完成，先加工出贯通的主孔，再在孔口位置切除出环形沉台，侧壁的三角卡槽则沿圆弧面阵列分布，保证四个卡槽的周向间距完全一致。实际选型装配时，盘体的轴向厚度要和内部绕组的端部预留间隙匹配，盘面开槽的总通流面积需要满足设备额定功率下的散热风量要求，平直切边到盘体中心的距离要适配柜体内壁的安装边界，避免盘体装入后和柜体侧壁发生干涉，中心孔的配合公差按照过渡配合选取，保证盘体和定位轴之间不会出现相对转动。这类盘体既可以作为电气设备的散热安装座，也可作为机械实训中拉伸、切除、阵列特征的练习载体，帮助建模人员掌握盘类开槽零件的设计逻辑与装配约束要点。
