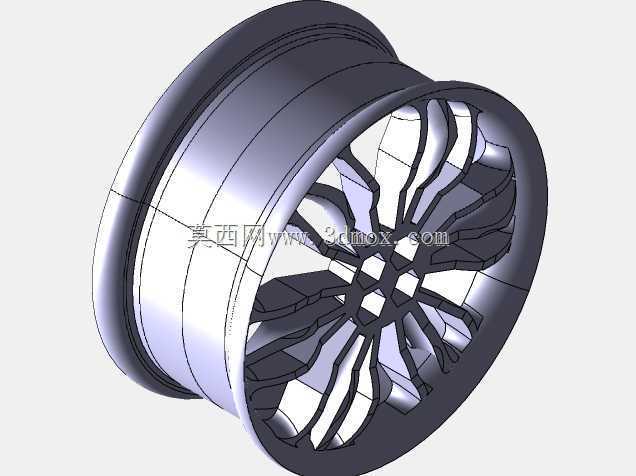

劈裂法成型多辐条合金车轮结构设计

　　这款合金车轮主要面向乘用车辆的行走系统配套场景，作为整车承载与动力传递的核心旋转部件，承担着连接轮胎与车桥、传递驱动制动力矩、缓冲路面冲击载荷的核心作用，日常行驶过程中需要同时承受垂直载荷、横向侧向力、起步制动的扭矩冲击，以及过坎、颠簸路面带来的交变载荷，对结构强度、抗疲劳性能、动平衡精度都有明确的工程要求。从结构设计逻辑来看，这款车轮采用劈裂成型的工艺思路完成结构构建，轮辋部分采用等壁厚变截面的回转结构，轮缘位置做了加厚翻边处理，匹配无内胎轮胎的装配密封要求，胎圈座位置的直径公差、表面粗糙度都严格对应轮胎装配的行业标准，避免行驶过程中出现轮胎脱圈、慢漏气的问题。轮辐部分采用多辐条分叉式的结构布局，

　　辐条从中心安装盘位置向外呈放射状延伸，在靠近轮辋的位置做劈裂分叉设计，这种结构一方面可以在同等材料用量下提升辐条的支撑跨度，分散轮辋传递来的路面载荷，避免应力集中在辐条与轮辋的连接焊缝位置，另一方面分叉结构可以在辐条之间留出更大的镂空区域，给制动系统留出足够的散热空间，连续制动工况下可以引导气流穿过轮辐间隙带走刹车盘、刹车片的摩擦热量，降低制动热衰减的风险。中心安装区域设计了平整的安装接合面，预留了对应螺栓孔的安装位置，安装面的平面度、螺栓孔的位置度都严格匹配车桥轮毂的安装基准，保证装车后车轮的旋转中心与车桥轴线完全重合，避免高速行驶出现车轮抖动、方向盘震动的问题。从安装边界来看，轮辋的宽度、偏距、

　　中心孔直径都对应常规乘用车型的适配参数，轮辐背面预留了足够的空间避让刹车卡钳，不会出现装车后卡钳与轮辐剐蹭的问题，车轮的整体重量分布经过结构优化，辐条位置的材料厚度根据载荷分布做差异化设计，受力较大的中心连接区域、辐条根部位置适当加厚，受力较小的辐条外侧、轮辋非密封区域做减薄处理，在满足强度、刚度要求的前提下尽可能降低旋转件的簧下质量，提升整车的悬挂响应速度与行驶平顺性。建模过程中针对辐条的复杂曲面，采用多实体截面放样的方式完成辐条的曲面构建，保证每根辐条的曲面过渡顺滑，没有突兀的棱角，既可以降低生产过程中的应力集中风险，也能减少行驶过程中的空气紊流，降低风阻噪音。轮辋部分采用回转特征构建，保证轮辋各段截面的尺寸精度，

　　与轮胎配合的密封面位置做了圆角过渡，避免装配轮胎时割伤胎圈。整个车轮的结构设计充分考虑了铸造、锻压成型的工艺可行性，辐条与轮辋连接的位置都设计了合理的铸造圆角，避免生产过程中出现缩孔、裂纹等工艺缺陷，表面的曲面过渡也方便后续的机加工、表面喷涂处理。实际装车使用时，这款合金车轮相比传统钢制车轮拥有更高的尺寸精度，动平衡余量更小，高速行驶的稳定性更好，多辐条分叉的结构也能提升车轮的视觉辨识度，同时兼顾结构强度与散热需求，适合日常城市道路、常规非铺装路面的行驶工况，能够覆盖多数家用乘用车辆的改装、配套使用需求。
