交流稳压器多孔环形连接固定支架

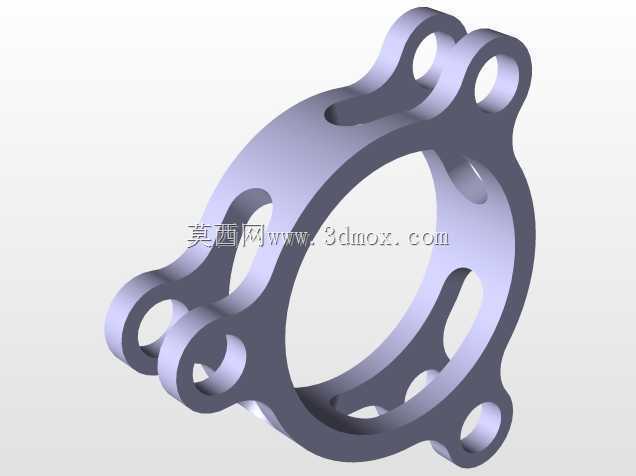

　　这款环形多孔连接构件，是交流稳压设备内部实现组件定位与载荷传递的核心配套零件，日常在稳压设备的装配环节中，承担着线圈组件、调压模块与设备壳体之间的衔接固定作用，属于设备内部结构支撑体系里不可缺少的连接件。从实际应用场景来看，交流稳压器长期处于市电波动的工况下运行，内部电磁组件工作时会产生持续的微幅振动，这类连接支架需要在长期振动环境下保持连接可靠性，不能出现连接松动、形变位移的问题，否则会导致内部组件对位偏移，直接影响稳压输出的精度，严重时甚至会引发绕组摩擦破损、电路短路的故障。

　　设计这类构件的时候，首先要匹配内部环形线圈组件的安装基准，主体采用环形基体结构，内圈直径完全贴合待固定线圈组件的外圈定位尺寸，保证装配时线圈可以顺利嵌入基体内部，不会出现径向窜动的间隙。基体周向延伸出的多组带孔耳座，是整个零件的核心安装受力点，每个耳座上的通孔位置都经过公差匹配，对应设备壳体、相邻固定架上的预装螺柱位置，安装时不需要额外扩孔或者调整位置，就能实现精准对位。耳座的分布位置并非均匀排布，而是根据内部组件的重心偏移方向做了针对性调整，在组件重心偏向的一侧设置了两组平行耳座，用来承担更大的载荷，避免长期受力后出现耳座断裂的问题。

　　从结构特性来看，整个零件采用一体化成型结构，没有拼接焊缝或者连接断点，基体与耳座之间做了大圆角过渡处理，避免应力集中在衔接位置，在设备运行产生振动时，应力可以顺着圆角平滑传递到整个基体上，不会在转角位置出现应力累积导致的疲劳开裂。基体上开设的多个减重孔，并非随意设置，每个减重孔的位置都避开了主受力路径，在保证整体结构强度满足载荷要求的前提下，尽可能降低零件自身重量，减少设备整体的自重负载，同时这些减重孔也可以作为内部走线的通道，方便绕组引出线、传感线路从孔位中穿过，梳理内部线路走向，避免线路杂乱堆积在组件周围影响散热。

　　安装边界方面，零件的轴向厚度需要匹配内部组件的安装间隙，不能超出预留的装配空间，否则会导致端盖装配时出现挤压，破坏内部绝缘层。每个耳座上的通孔都做了倒角处理，一方面是去除机加工产生的毛刺，避免安装时毛刺刮破连接部位的绝缘涂层，另一方面也可以引导紧固件顺利穿入孔位，降低装配时的对位难度。零件的表面粗糙度需要控制在合理区间，与线圈组件接触的内圈面不能有凸起或者凹坑，防止装配时刮破线圈外层的绝缘漆，耳座的安装平面则需要保证平面度要求，让紧固件锁紧时接触面可以完全贴合，不会出现局部间隙导致锁紧力不足。

　　在实际选型适配时，这类支架需要匹配对应功率等级的稳压器内部组件尺寸，不同功率的设备内部线圈直径、重量都有差异，支架的基体直径、耳座数量、板材厚度都要做对应调整，不能直接跨功率等级混用，否则会因为载荷能力不足导致支架变形，影响设备运行稳定性。建模过程中需要重点关注各个耳座孔位的位置度公差，保证多个安装孔的相对位置误差控制在装配允许范围内，避免出现安装时孔位错位无法穿入紧固件的问题，同时圆角过渡的尺寸也要准确还原，不能为了建模简化删除圆角结构，否则后续做有限元受力分析时，会出现应力计算结果失真，无法准确评估零件的实际承载能力。
