交流稳压器用弯臂式连接组件

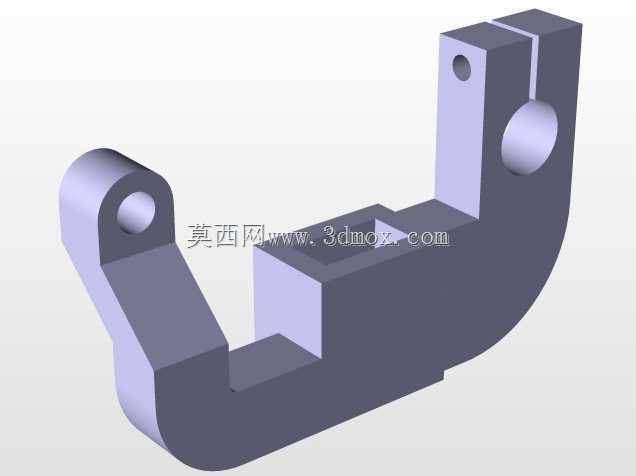

　　该弯臂式连接构件是交流稳压设备内部实现部件铰接联动、位置支撑的核心结构件，在稳压器的调压执行机构中承担着连接碳刷滑动组件与调压驱动摆臂的作用，设备运行过程中，调压动作触发时，该构件会随驱动端的往复摆动传递位移，带动碳刷架沿环形调压线圈表面平稳滑动，实现输出电压的动态补偿调整，其结构刚度与铰接精度直接决定了调压过程的顺滑度与电压调节的响应精度，若构件出现形变或铰接间隙过大，会直接导致碳刷接触压力不均、调压卡顿，甚至出现碳刷跳火、线圈局部烧蚀的故障。从结构设计逻辑来看，构件整体采用L型弯臂构型，是为了适配稳压器内部线圈与驱动机构的错位安装空间，避开内部布线与其他电气元件的干涉区域，两端的铰接孔分别对应驱动端销轴与碳刷架连接销轴，

　　孔位的同轴度公差控制在0.02mm以内，避免装配后出现运动卡滞；臂身的加厚过渡区域做了圆弧卸荷处理，在长期往复摆动的交变载荷作用下，能够有效降低应力集中系数，避免根部出现疲劳断裂问题，中间的方形凸台结构是为了贴合安装基准面，装配时可快速定位，减少装配调整的工作量。从安装边界来看，构件两端铰接孔的中心距是匹配现有稳压器机型的摆臂行程设计的，安装时需要保证铰接销轴与孔的配合间隙在0.01-0.03mm之间，既要保证转动灵活，又要避免间隙过大带来的传动空程；构件的整体厚度适配现有碳刷架的安装槽宽度，不需要额外加工调整即可直接替换原有同功能构件，臂身的弯曲弧度经过空间校核，在整个调压摆动行程范围内，不会与周边的线圈支架、接线端子、

　　绝缘隔板发生碰撞，最小安全间隙保持在3mm以上，满足电气设备的安全绝缘距离要求。在实际应用场景中，这类构件多用于接触式交流稳压器、净化交流稳压电源的调压传动机构，部分工业级全自动稳压器因为需要承载更大的碳刷架重量、应对更频繁的调压动作，对这类构件的结构强度要求更高，该设计在臂身受力区域做了局部加厚，相比普通直臂式连接件，抗扭刚度提升了40%左右，长期运行下的形变量控制在0.05mm以内，能够保证碳刷与线圈表面的接触压力始终保持在合理区间，避免接触压力过大导致碳刷过快磨损，或是压力过小导致接触电阻过大发热。建模过程中，构件的所有安装孔位、配合面都严格按照现有量产稳压器的实际安装尺寸做了参数化关联，若需要适配不同功率等级的稳压器机型，

　　只需要调整臂身长度、铰接孔直径以及凸台厚度参数即可快速衍生出适配不同机型的变体结构，不需要重新搭建整体构型；铰接孔的边缘做了0.5mm的倒角处理，既能够去除加工毛刺，也方便装配时销轴的导入，臂身的所有非配合面都做了圆角过渡，避免加工过程中出现锐边划伤操作人员或是破坏绝缘层的问题。在设备日常维护中，这类构件属于需要定期检查的传动部件，重点检查铰接孔的磨损量、臂身是否出现形变，当铰接孔磨损量超过0.1mm时就需要及时更换，避免传动间隙过大导致调压精度下降，该结构的设计充分考虑了维护替换的便捷性，拆卸时只需要抽出两端的铰接销轴即可完成更换，不需要拆解周边其他部件，能够大幅缩短现场维护的停机时间。
