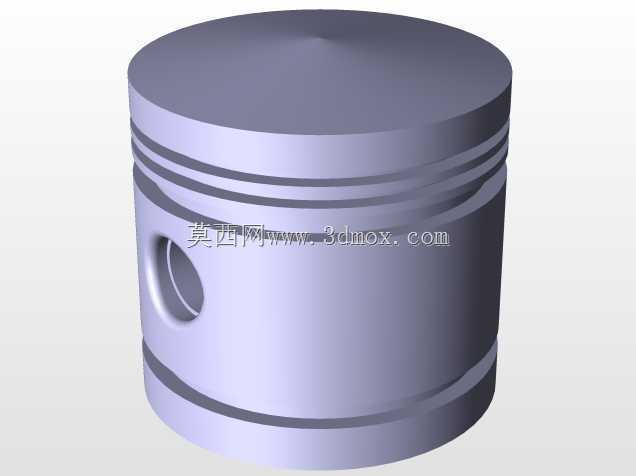

汽油机用活塞结构三维数模设计

　　作为内燃机核心往复运动部件，这款活塞的设计完全围绕汽油机工况下的实际运行需求展开，先从安装边界说起，活塞整体为圆柱回转体结构，顶部采用微凸的平顶改型设计，相比纯平顶结构可在压缩行程末端优化挤流效果，配合燃烧室形状加快火焰传播速度，避免爆震边界下的燃烧异常，顶部边缘做了0.2mm的倒角处理，既避免装配时刮伤缸壁珩磨纹，也能减少高温下积碳在棱边的堆积卡滞风险。活塞头部设置了三道环槽，上方两道为气环安装位，槽宽精度控制在0.02mm公差范围内，保证气环装入后侧隙符合密封要求，可在做功行程阻断高压燃气下窜到曲轴箱，第三道为油环槽，槽底均匀分布8个直径2mm的回油孔，能将油环从缸壁刮下的多余润滑油导回曲轴箱，

　　避免机油窜入燃烧室参与燃烧造成积碳和排放超标。活塞销孔采用偏心布置设计，偏心量为1.5mm，朝向活塞做功行程的主承压侧偏移，可在活塞越过上止点换向时，减小活塞对缸壁的敲击噪声，同时降低销孔座的冲击载荷，提升部件疲劳寿命，销孔内部加工有0.5mm的卡环槽，用于安装弹性挡圈限制活塞销轴向窜动，避免销子脱出刮伤缸套。裙部设计为中凸变椭圆型线，冷态下裙部与缸壁的配合间隙控制在0.03-0.05mm区间，热机状态下裙部受热膨胀后可与缸壁形成均匀贴合面，既不会因间隙过大出现敲缸，也不会因间隙过小导致拉缸故障，裙部表面预留了石墨涂层的加工余量，实际量产时可通过涂层降低裙部与缸壁的摩擦系数，减少冷启动磨损。从应用场景来看，

　　这款活塞适配小排量四冲程汽油机，可用于通用动力、小型乘用车、摩托车等动力单元，设计过程中充分考虑了不同工况下的受力变形：做功行程中活塞顶部承受最高可达8MPa的燃气爆发压力，活塞销座位置做了加强筋过渡，避免应力集中导致销座开裂；往复运动时的惯性力通过活塞质量的轻量化设计控制，整体重量偏差控制在2g以内，降低曲轴连杆机构的动不平衡量。环槽位置的岸高设计经过反复校核，第一道气环岸高度为4mm，可承受高温燃气的持续冲刷，避免环岸断裂，环槽侧面的粗糙度要求达到Ra0.8，保证气环在槽内随缸壁形变量浮动时不会出现卡滞。活塞的整体尺寸适配72mm缸径的汽油机，总高度为62mm，压缩高度为32mm，可直接匹配对应尺寸的连杆、活塞销及活塞环组件，

　　无需额外修改安装接口，建模过程中所有圆角、倒角、退刀槽都按照实际加工工艺要求设置，没有出现无法加工的尖锐特征或负角结构，可直接用于后续的工程图导出、工艺编制及仿真分析，在做热力学仿真时，活塞顶部最高温度区域的厚度设计为8mm，保证足够的热容量和结构强度，避免高温下出现顶部熔穿或变形过大的问题，裙部的承压面宽度经过优化，可将比压控制在材料允许范围内，配合铝合金材质的热处理工艺，可满足额定转速6000rpm下的长期运行需求。
