立式多工位木材铣削加工机架结构

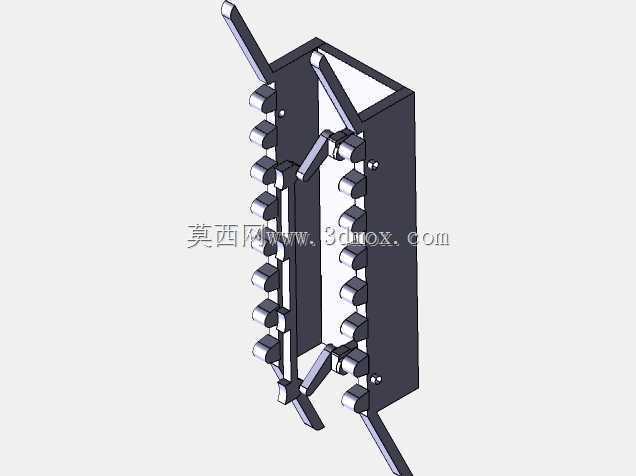

　　这套立式多工位木材加工机架，面向中小规格木方、木条的连续铣削、开槽与修边工序设计，整体采用双侧立板承载的框架式布局，两侧立板平行布置，通过顶部横梁与底部连接构件形成封闭受力腔体，作业时木料从机架中部贯通通道送入，多组沿进给方向排布的切削轴同步对木料双侧型面进行加工，适配家具厂木线条成型、实木构件开榫预加工、细木工板条侧边修平等场景，相比单轴木工铣床，双侧多刀同时进给的形式可一次走刀完成木料两侧的型面切削，减少工件翻面、二次装夹的辅助工时。

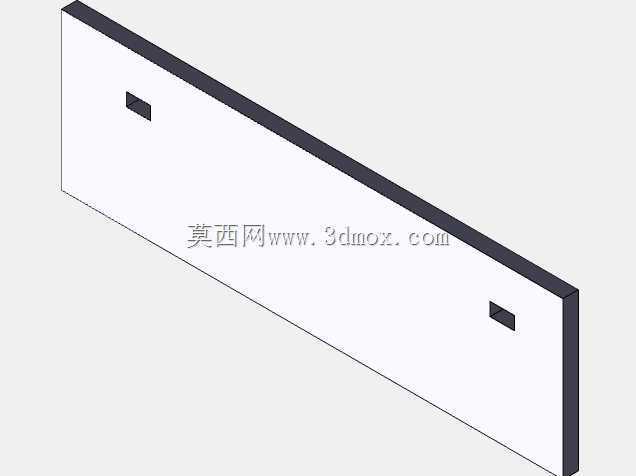

　　从受力逻辑来看，木工切削工况下刀具受木料纤维阻力会产生持续交变冲击，机架双侧立板采用加厚钢板折弯成型，立板上按切削轴排布位置预留多组同轴安装孔位，孔位沿进给方向等距阵列，每侧可布置六组以上切削主轴，安装孔周边设计凸台加强结构，避免主轴高速切削时立板局部震颤导致木料加工面出现刀纹波纹；机架顶部设置斜向加强撑杆，从立板顶端向中部横梁延伸，抵消切削作业时立板顶端向外张开的形变，底部同样布置斜向支撑脚，支撑脚向外延展形成宽幅支撑边界，设备落地后无需额外做地基预埋，依靠自身支撑跨度即可抵消多轴同时切削的振动，适配车间流水线旁灵活排布的需求。

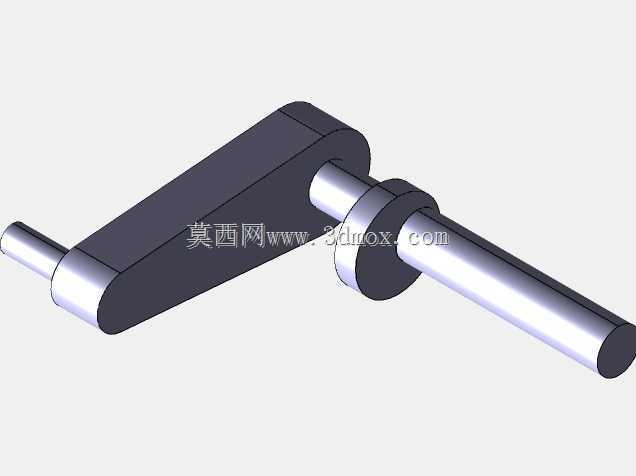

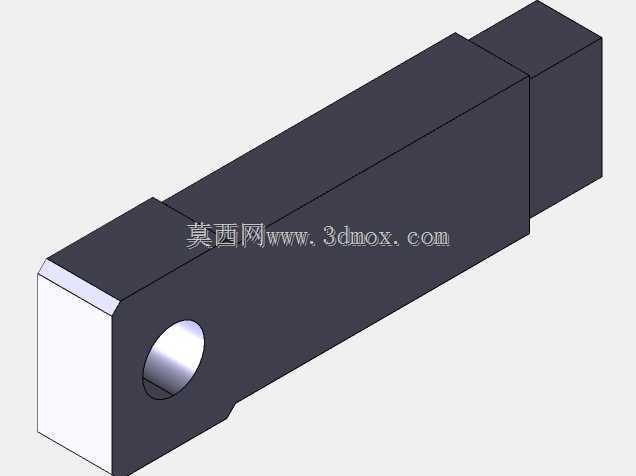

　　设计过程中优先考虑了木工车间的运维便利性：所有切削主轴的安装座采用可调式结构，松开安装座锁紧件即可沿立板上的调节槽调整主轴的伸出量与切削角度，适配不同厚度木料、不同型面铣刀的加工需求；机架中部的木料输送通道预留足够的避让空间，通道两侧的切削轴呈错位排布，避免双侧刀具同时切削时木料受力卡死，通道入口处可外接推送工装或链板送料机构，实现半自动化连续进料。外形边界方面，机架整体呈窄高立式布局，横向占用车间面宽较小，长度方向沿木料进给方向延伸，可直接嵌入现有木工生产线的进料段与出料段之间，安装时仅需校准双侧立板的平行度、各主轴的同轴度即可投入使用，设备底部支撑脚预留地脚固定孔，如需长时间满负荷运行可通过膨胀螺栓与车间地面锁紧，进一步抑制切削振动。机架外侧预留的安装位可加装防尘罩、木屑抽吸接口，匹配木工车间除尘系统的布设要求，避免切削产生的木屑堆积在主轴传动部位。
