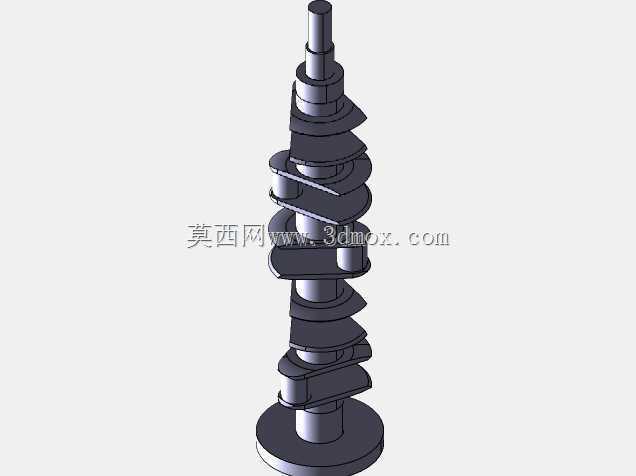

多拐式内燃机曲轴结构设计方案

项目分类:通用机械零部件 发布时间:2024-10-08 ID:781192
  • 多拐式内燃机曲轴结构设计方案

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心回转构件,其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率,这类多拐曲轴普遍适配四缸及以上排量的车用、工程机械用内燃动力单元,覆盖乘用车汽油机、轻型商用车柴油机、小型工程动力设备等多个应用场景。从实际工况出发,曲轴在运转过程中需要持续承受活塞连杆组传递的周期性交变燃气爆发力、往复惯性力与旋转离心力,所有轴颈与曲柄连接位置都需要做平滑过渡圆角处理,避免应力集中引发的疲劳断裂风险,设计阶段需要先根据整机排量、缸径行程参数确定曲柄半径,这个尺寸直接决定活塞的上下止点行程,是匹配燃烧室容积、压缩比参数的核心边界,不能随意调整。

  主轴颈的直径与长度尺寸需要匹配缸体主轴承座的安装孔位公差,安装时主轴颈嵌入缸体主轴承瓦座内,通过主轴承盖压紧固定,轴向定位通常设置在中间主轴颈位置,预留合适的轴向窜动间隙抵消热胀冷缩带来的尺寸变化,避免运转过程中出现卡滞。连杆轴颈的数量对应发动机气缸数,相邻连杆轴颈之间的相位角根据点火顺序设置,四缸机型通常采用180度相位差布置,保证各缸点火间隔均匀,降低整机运转振动。曲柄臂作为连接主轴颈与连杆轴颈的结构,其截面形状与厚度直接决定曲轴的整体刚度,设计时需要平衡减重需求与结构强度,部分高负荷机型会在曲柄臂位置设置平衡块,平衡块的偏心质量经过精确计算,抵消连杆轴颈与曲柄臂旋转产生的离心力,以及部分往复惯性力,降低主轴承的载荷,

  减少整机振动。曲轴前端通常设计有皮带轮安装轴段、油封轴颈、正时齿轮安装键槽,用来驱动配气机构、冷却水泵、发电机等附件,后端则设计有飞轮安装法兰与定位销孔,飞轮通过螺栓紧固在法兰端,用来储存做功行程的能量,带动曲轴完成非做功行程的运转,同时后端设置有回油螺纹与油封安装位,防止机油从曲轴后端泄漏。油道设计是曲轴结构里的细节重点,主轴颈与连杆轴颈之间需要加工斜向贯通的润滑油道,来自缸体主油道的压力机油通过主轴颈油道进入连杆轴颈表面,为连杆轴承提供润滑与冷却,油道孔口需要做倒角抛光处理,避免应力集中,同时油道内部需要清理干净铁屑杂质,防止运转过程中杂质进入轴承间隙引发烧瓦故障。从安装边界来看,曲轴的总长度需要匹配缸体的轴向安装空间,

  前后端伸出长度需要对应前油封座、飞轮壳的安装尺寸,所有轴颈的表面粗糙度、圆柱度公差都有严格要求,保证与轴瓦的配合间隙在设计范围内,间隙过大会导致机油压力过低,润滑不足,间隙过小则会出现热膨胀后抱轴故障。这类多拐曲轴的毛坯通常采用模锻工艺成型,材料选用高强度调质合金钢,经过调质处理、表面淬火等工艺提升轴颈表面硬度与整体韧性,后续机加工过程中需要严格控制各轴颈的同轴度、曲柄相位角公差,保证动平衡精度,动平衡超差的曲轴在高速运转时会产生剧烈振动,加速轴承、缸体等关联部件的磨损。在建模过程中,需要先确定各主轴颈的同轴基准,依次构建主轴颈、曲柄臂、连杆轴颈的特征,平衡块特征需要根据质心位置调整偏心尺寸,所有过渡圆角需要严格按照工艺要求设置,避免出现尖锐棱角,油道特征需要按照实际加工角度构建,保证油路贯通,同时要校验各运动部件的干涉情况,确认曲轴运转到上下止点位置时,曲柄臂不会与缸体、连杆大头发生运动干涉,预留足够的安全间隙。
