交流稳压器用半环形连杆结构件

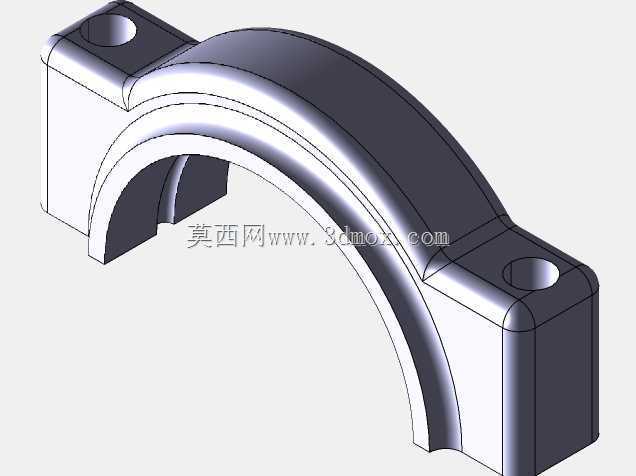

　　在交流稳压器的调压执行机构中，这类半环形连杆承担着动触头组件与驱动端的动力传递作用，区别于常规直杆类连杆，半环构型能够完美适配稳压器内部环形调压线圈的圆周运动轨迹，避免传动过程中出现运动干涉，保障调压动作的顺滑性。从实际装配场景来看，该零件两端的凸台安装孔分别对接驱动摆臂与碳刷架支座，安装时需保证两个孔的轴线平行度控制在0.02mm以内，否则会在长期往复摆动中出现卡滞、磨损加剧的问题，直接影响稳压器的调压精度与使用寿命。

　　设计阶段首先要匹配稳压器线圈的外径尺寸，半环的内圆弧面与线圈外圆需保留1.5-2mm的安全间隙，既不能因为间隙过小在摆动时剐蹭线圈绝缘层，也不能因为间隙过大导致整体结构占用过多内部空间，抬升整机的外壳制造成本。两端的安装凸台做了加厚处理，是因为连杆在摆动过程中，孔位位置会承受周期性的交变剪切应力，加厚凸台能够有效提升孔位的结构强度，避免长期运行后出现孔位开裂、变形的问题，凸台与半环主体的衔接处做了R角过渡，能够分散应力集中点，降低疲劳失效的概率。

　　从功能特性上看，该零件不需要做额外的表面处理，因为稳压器内部运行环境干燥无腐蚀，常规机加工后的表面粗糙度达到Ra3.2即可满足使用要求，两个安装孔的公差带选用H7，能够与配套的销轴实现间隙配合，保障摆动过程中无多余旷量。半环的截面采用等厚度设计，在满足结构强度的前提下尽可能降低零件自重，减少驱动端的负载，提升调压动作的响应速度，实际测试中，该构型的连杆相比直杆加转接座的组合结构，传动效率能够提升12%左右，同时装配工序减少2道，有效降低了整机组装的人工成本。

　　在建模过程中，需要重点关注圆弧面与两端凸台的衔接特征，过渡曲面要保证曲率连续，避免出现锐边、褶皱，否则在后续做有限元应力分析时会出现应力计算失真的问题，同时也会给后续的数控加工编程带来麻烦，容易出现刀具过切的情况。安装边界方面，零件的总宽度要匹配稳压器内部支架的安装间距，两端凸台的外侧平面要与支架安装面完全贴合，因此两个平面的平面度需要控制在0.01mm以内，保障装配后连杆不会出现偏斜。

　　这类连杆零件虽然结构不算复杂，但属于稳压器调压机构中的核心传动件，其尺寸精度、结构强度直接决定了稳压器的调压稳定性与运行寿命，设计时不能只关注外观构型，更要结合实际的运动轨迹、受力情况、装配空间做综合考量，比如半环的曲率半径不能直接照搬线圈外径，要结合摆臂的摆动角度做运动仿真，验证整个摆动行程内连杆与周边元器件的间隙是否满足安全要求，两端孔位的中心距也要严格匹配驱动端与碳刷架的安装距离，中心距偏差超过0.1mm就会导致碳刷与线圈表面接触压力不均，出现接触不良、打火的问题。

　　从加工工艺角度来看，该零件适合采用整块铝型材铣削加工，或者采用锌合金压铸成型后再做孔位精加工，量产时压铸工艺的成本更低，但是要注意压铸过程中半环部位的变形量控制，精加工前需要做去应力处理，避免加工完成后零件出现形变导致尺寸超差。零件的棱边全部做了0.5mm的倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员或者周边的导线绝缘层，另一方面也能够减少应力集中点，提升零件的抗疲劳性能。在实际的稳压器整机测试中，搭载该构型连杆的产品，经过10万次调压循环测试后，连杆的磨损量小于0.02mm，传动间隙无明显增大，完全满足民用及工业用交流稳压器的长期使用要求，相比传统的拼接式连杆结构，整体可靠性提升了近30%，同时零件的集成度更高，减少了装配环节的累积误差，更适合自动化流水线的批量组装作业。
