内燃机活塞头结构三维设计

　　活塞头是内燃机往复运动机构里的核心承压部件，直接参与燃烧室的能量转换过程，在汽油机、柴油机等往复式动力设备中，这一部件的结构合理性直接决定了动力输出效率、密封可靠性与整机运行寿命。从实际工况来看，活塞头长期处于高温高压的往复冲击环境中，顶部直接承接燃油燃烧爆发的冲击力，将燃气压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，同时还要配合活塞环完成气缸壁与活塞之间的密封，阻隔高温燃气窜入曲轴箱，同时阻止曲轴箱润滑油上窜进入燃烧室参与燃烧。

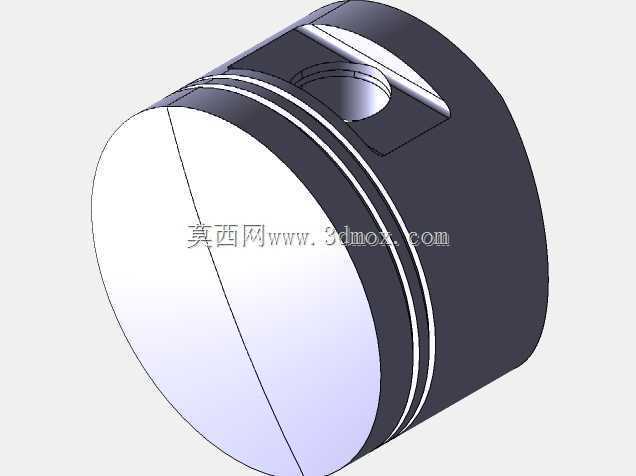

　　在结构设计层面，活塞头顶部的轮廓并非随意设置的平面，不同燃烧室构型对应的活塞顶形状存在明显差异：直喷式柴油机的活塞顶通常会设计出不同深度的凹坑，配合喷油嘴的油束夹角组织缸内气流运动，让燃油与空气在压缩上止点附近充分混合，提升燃烧效率；而汽油机的活塞顶相对平缓，但会根据气门布置预留对应的气门避让坑，避免活塞运行到上止点时与进排气门发生运动干涉。本次设计的活塞头侧面预留了多道环槽结构，从上至下分别对应气环与油环的安装位置，气环槽的宽度与深度需要匹配对应规格的活塞环尺寸，保证活塞环装入后能在热膨胀状态下保持合适的侧隙与背隙，既不会因为间隙过小导致热态卡滞，也不会因为间隙过大出现密封失效、泵油过量的问题。油环槽位置通常会设计回油孔，让油环从气缸壁上刮下的多余润滑油能够通过这些孔道回流到曲轴箱内，避免润滑油进入燃烧室造成积碳。

　　活塞销孔的位置设计需要经过严格的重心校核，销孔中心与活塞轴线的垂直度、销孔本身的圆柱度公差都需要控制在极小的范围内，否则会导致活塞销受力不均，运行过程中出现偏磨甚至活塞销断裂的故障。销孔两端通常会设计卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子轴向位移刮伤气缸壁。活塞头的裙部轮廓设计也有讲究，考虑到活塞工作时顶部温度高、热膨胀量大，裙部会设计成中凸变椭圆的型线，冷态下裙部与气缸壁之间保留合理的配合间隙，热态膨胀后活塞裙部能与气缸壁保持均匀贴合，既不会出现敲缸异响，也不会因为间隙过小导致拉缸故障。

　　从安装边界来看，活塞头的外径尺寸需要与对应气缸的缸径严格匹配，配合间隙根据不同材质、不同冷却方式的发动机存在差异，铝合金活塞因为热膨胀系数较大，冷态配合间隙会相对更大一些。活塞的总高度、压缩高度参数直接决定了发动机的压缩比，压缩高度是指活塞销孔中心到活塞顶平面的距离，这个尺寸如果出现偏差，会直接改变燃烧室容积，导致发动机压缩比偏离设计值，出现动力不足、爆震或者压缩压力不够无法启动的问题。在实际装配场景中，活塞头需要与活塞环、活塞销、连杆小头配合组装，组装前需要确认活塞环的开口间隙、侧隙符合设计要求，活塞销与销孔、连杆小头衬套的配合间隙在合理范围内，装入气缸时需要使用专用的活塞环压缩器收拢活塞环，避免硬敲导致活塞环断裂或者活塞裙部变形。

　　在工程应用中，不同用途的发动机对活塞头的材质与结构要求差异明显：高负荷柴油机的活塞头通常会采用铸铁材质或者带内冷油道的铝合金材质，顶部会做阳极氧化处理提升耐高温能力，部分高强化柴油机还会在活塞喉口位置镶嵌耐热钢镶圈，提升燃烧室喉口的抗热疲劳能力，避免长期高温冲击下出现喉口开裂的问题；而普通小排量汽油机的活塞头多采用共晶铝合金材质，重量更轻，能有效降低往复运动惯量，提升发动机的响应速度。设计过程中还需要考虑活塞的热负荷分布，活塞顶中心、燃烧室喉口、活塞环槽区域是热负荷最高的位置，结构设计时要尽量避免壁厚突变，减少热应力集中的区域，防止长期冷热循环下出现热疲劳裂纹。另外活塞的重量控制也十分关键，同一台发动机上装配的所有活塞重量差需要控制在很小的范围内，否则会导致发动机运转时出现不平衡振动，加剧曲轴轴承的磨损，影响整机的运行平顺性。
